3N-4010 и 3N-4020
196-359M
12/1/2006
24

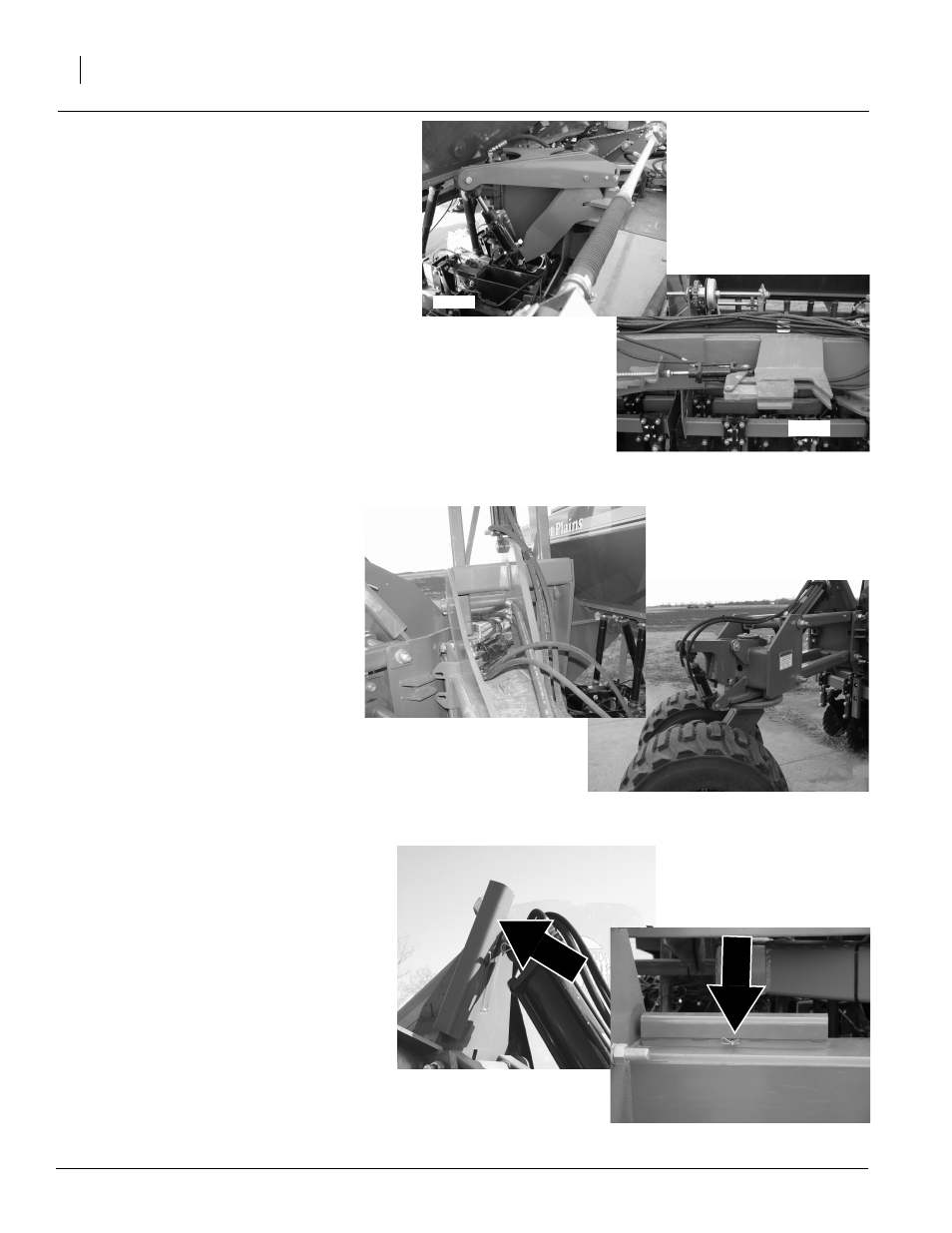

Рисунок 15
Снятие замков
ПРИМЕЧАНИЕ: При раскладывании фиксирующий
контур должен приводиться в действие в порядке,
прямо противоположном порядку складывания.
Помните, что, когда цилиндры приходят в движение,
они вначале разблокируют несколько узлов, а затем
останавливаются в положении готовности к
раскладыванию. Когда сеялка раскладывается, все
замки подпружиниваются и защёлкиваются в
закрытом положении, фиксируя сеялку. Не
поворачивайте рычаг фиксирующего контура
повторно.
См. Рисунок 13
2. Поверните гидравлический рычаг для приведения в
действие цилиндров фиксации навесных брусьев,
цилиндров фиксации при перевозке,
См. Рисунок 14
3. цилиндров фиксации шарниров и роликов, обеспечив
тем самым возможность складывания сеялки.
См. Рисунок 15
4. Снимите замки со всех шести колёсных
цилиндров. Поместите замки на
хранение.
5. Приведите в действие раскладывающую
гидросистему и медленно разложите
сеялку, пока крылья не окажутся в
разложенном положении и пока все
пружинные замки не защёлкнутся на
место.
6. Опустите сеялку.
7. Поверните селекторный кран, чтобы направить масло
от замков к приводу Veris.
Перефазировка подъёмной системы
За некоторое время обычной эксплуатации
цилиндры могут выйти из фазы. В результате одни
секции сеялки будут двигаться выше других. Для
перефазировки цилиндров:
1. Поднимите орудие до отказа и удерживайте
дистанционный рычаг гидросистемы в
задействованном положении в течение
нескольких секунд, до тех пор пока все
цилиндры не раздвинутся на полную длину.
Выполняйте это каждые 3 или 4 раза, когда
поднимаете сеялку над землёй.
2. Когда все цилиндры будут полностью
раздвинуты, на мгновение переведите
дистанционный рычаг гидросистемы в
противоположное положение для втягивания штоков
цилиндров на 1,27 см (1/2 дюйма) в целях сохранения
правильного уровня.
21842
21843
Рисунок 13
Цилиндры фиксации навесных брусьев
и фиксации при
транспортировке
Рисунок 14
Цилиндры фиксации роликов и шарниров
20269
20268
21841
21845
