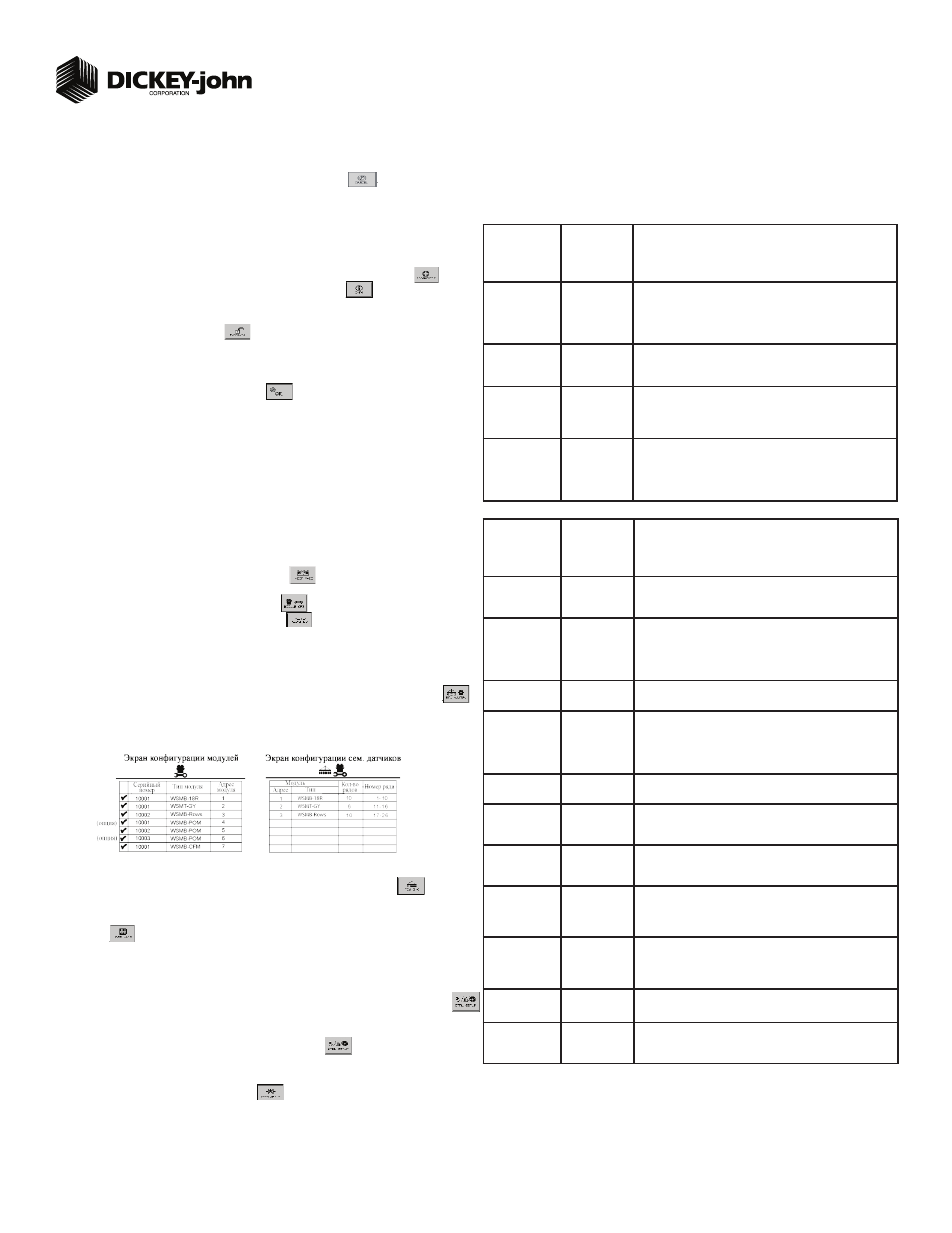

Great Plains YP2425A-2470 24 Row 70 cm Quick Start - Инструкция

Краткое руководство по настройке IntelliAg, модель: YP24, 70 см, Air Pro
11001-1522-200908
©2009 DICKEY-john Corporation
Технические характеристики могут быть изменены без уведомления.
ШАГ №1: Подготовка:
1. Включите зажигание трактора, чтобы запустить монитор. Высветится основное меню настроек по умолчанию.
2. В случае каких-либо неполадок (неисправные датчики, ошибка подключения) срабатывает сигнал и отображается код соответствующей ошибки. Сигнальные оповещения
отключаются нажатием кнопки отмены сигнала (Cancel) . См. инструкции по выявлению и устранению неисправностей в руководстве по эксплуатации орудия.
3. Система имеет три пользовательских уровня. При каждом запуске система загружает уровень 1 (уровень оператора). Доступ к экранам изменения настроек уровня 2 и 3
(конфигурация системы) защищен паролем.
Для работы с руководством по настройке монитора требуется установить и правильно подключить монитор, главный
выключатель, главный рабочий модуль, вспомогательный рабочий модуль и все датчики. См. дополнительную
информацию в руководстве по эксплуатации сеялки. ПРИМЕЧАНИЕ: «Главный выключатель» используется
только для сеялок с гидравлическим приводом. Инструкции по настройке «Главного выключателя» в
качестве дополнительного оборудования см. в руководство по эксплуатации.
ШАГ №3: Автоконфигурация (идентификация датчиков, подключенных
к каждому модулю)
Автоконфигурацию выполняет производитель, однако внесение каких-либо
изменений или добавление новых опций к базовой комплектации сеялки может
требовать повторной настройки системы.
1. Проверьте правильность настроек автоконфигурации. Убедитесь в том, что
модули связаны с нужным количеством семенных и бункерных датчиков.
Для выполнения автоконфигурации:
1. Нажимайте кнопку «Следующая страница» до появления кнопки
«Конфигурация модуля».
2. Нажмите кнопку «Конфигурация модуля» .
3. Нажмите кнопку «АВТОКОНФИГУРАЦИЯ» .
4. Появление песочных часов означает, что идет процесс конфигурации системы,
определяется количество семенных или бункерных датчиков, подключенных
к каждому модулю, и происходит их автоматическое назначение для
соответствующих модулей.
5. После завершения автоконфигурации нажмите кнопку «Назначение рядов»
, чтобы открыть экран назначения рядов и проверить правильность указанного
количества рядов для каждого модуля в соответствии с серийным номером.
6. Введите количество рядов, назначенных для каждого модуля.
ШАГ 4: Настройка статуса ряда/междурядья
1. На экране «Назначение рядов» нажмите кнопку «Вкл./выкл. ряда» .
2. Введите необходимые значения, используя таблицу А в качестве примера.
3. После завершения настройки статуса ряда/междурядья нажмите кнопку «Рабочий
экран» , чтобы вернуться к работе с основным рабочим экраном.
ТАБЛИЦА A:
Настройка
статуса ряда/
междурядья
Значения по
умолчанию/
данные для
ввода
Инструкции / пояснения
Междурядье 70 см Укажите ширину междурядья в см (дюймах) для правильного расчета
нормы высева.
ПРИМЕЧАНИЕ: При работе с междурядьем 76 см на машине,
рассчитанной на междурядье 38 см, следует активировать команду
«Каждый 2-ой ряд выкл.» в разделе «Вкл./выкл. рядов».
Автообновление
ширины
Вкл. Команда «Вкл.» означает, что ширина орудия рассчитывается
автоматически, команда «Выкл.» требует ввода ширины орудия
пользователем.
Схема вкл./выкл.
рядов
Каждый ряд вкл. Схема включения/выключения рядов определяет порядок работы
сошников. Следует выбрать команду «Каждый ряд вкл.». Чтобы
изменить схему работы сошников или выключить отдельные ряды,
см. руководство по эксплуатации сеялки.
Схема норма/
забивание
Норма высева/
каждый ряд
Обозначение датчиков, используемых для вычисления нормы
высева, и датчиков, используемых для определения забивания.
Следует выбрать заданную команду «Норма высева/каждый
ряд». Для изменения схемы работы датчиков см. руководство по
эксплуатации сеялки.
1
ШАГ №2: Изменение пользовательского уровня
Для изменения уровня пользователя требуется 6-значный пароль. Пять знаков –
это серийный номер, указанный на основном экране или экране информации.
1. На основном экране монитора IntelliAg нажмите кнопку «Диагностика» .
2. На экране диагностики нажмите кнопку «Информация» .
3. Запишите серийный номер главного модуля WSMT, указанный на экране
информации.
4. Нажмите на кнопку «Пароль» .
5. В строке ввода пароля следует указать 6 знаков: первый знак – это цифра 2 (для
пользовательского уровня 2), следующие пять знаков – это серийный номер,
указанный на основном экране или экране информации.
6. Нажмите кнопку подтверждения «OK» . В нижней части экрана должно
появиться оповещение о включении пользовательского уровня 2 («Экраны дилера
вкл.»), подтверждающее правильность пароля и активацию выбранного уровня.
7. Нажмите кнопку «Рабочий экран» для возврата на основной экран системы.
ШАГ 5A: Настройка конфигурации материала (гидравлический привод)
Система может быть настроена для работы с 15 различными материалами. См.
раздел «Конфигурация системы» в руководстве по эксплуатации системы.
1. На экране основного меню нажмите кнопку «Настройка системы управления»
2. Выберите и нажмите одну из кнопок материала (материал 1-15).
3. Введите необходимые данные в соответствии с таблицей B1.
4. Нажмите кнопку «Настройка системы управления» , чтобы вернуться на
данный экран.
5. Повторите пункт 2-4 для других материалов.
6. Нажмите кнопку «Настройка канала» для перехода на экран настройки
канала.
ТАБЛИЦА B1:
Настройка
материала
Значения по
умолчанию/
данные для
ввода
Инструкции / пояснения
(для сеялки с гидравлическим приводом)
Название
материала
Matrl 1
(Материал 1)
Наименование материала позволяет точно определить его тип.
Создание имени способствует быстрой идентификации материала на
экране настроек системы управления.
Тип Planter Control
(Система
управления
сеялкой)
Выбор нужного канала системы управления для работы с
определенным материалом. Тип материла должен точно совпадать
с типом управления для того, чтобы можно было выбрать данный
материал из списка на соответствующем экране и обеспечить
правильную работу машины.
Единицы кг/га
сем./с
Автоматический выбор единиц при изменении типа внесения
материала.
Метод
предустановки
Вкл. Активация (вкл.) метода предустановки позволяет регулировать 10
установленных пользователем норм высева на основном рабочем
экране при помощи кнопок «+/-». Отключение метода предустановки
позволяет повышать/понижать заданную норму на основании
процентной величины, указанной на экране настройки материала.
Сем./об. См. руководство
по эксплуатации
Количество семян на один оборот семенного диска.
Нижний предел
оборотов диска
(Air Pro)
5 Минимально допустимая скорость вращения семенного диска
(об/мин).
Верхний предел
оборотов диска
(Air Pro)
37 Максимально допустимая скорость вращения семенного диска
(об/мин).
Сигнал
превышения
верхнего предела
нормы высева
15% Процент превышения заданной нормы канала сеялки, если ряды
назначены для данного канала. Если ряды не назначены для канала,
данная команда обозначает процент превышения средней нормы
для всех неназначенных рядов сеялки.
Сигнал
превышения
нижнего предела
нормы высева
15% Процент ниже заданной нормы канала сеялки, если ряды назначены
для данного канала. Если ряды не назначены для канала, данная
команда обозначает процент ниже средней нормы для всех
неназначенных рядов сеялки.
Сигнал уровня
продукта
Уровень материала (в единицах объема), при котором срабатывает
оповещение о низком уровне продукта в системе.
Норма
неисправного
ряда
2/1
(два сем. в
секунду)
Величина (количество семян в секунду), при которой срабатывает
сигнал семенного датчика, сообщающий о сбое ряда.
