Типовой ряд KK/F, KKP/F, KK/FU, KKP/FU
Страница 21
9520-860-ru
Ревизия 11
TM 8782
Издание 03/2013
10.8

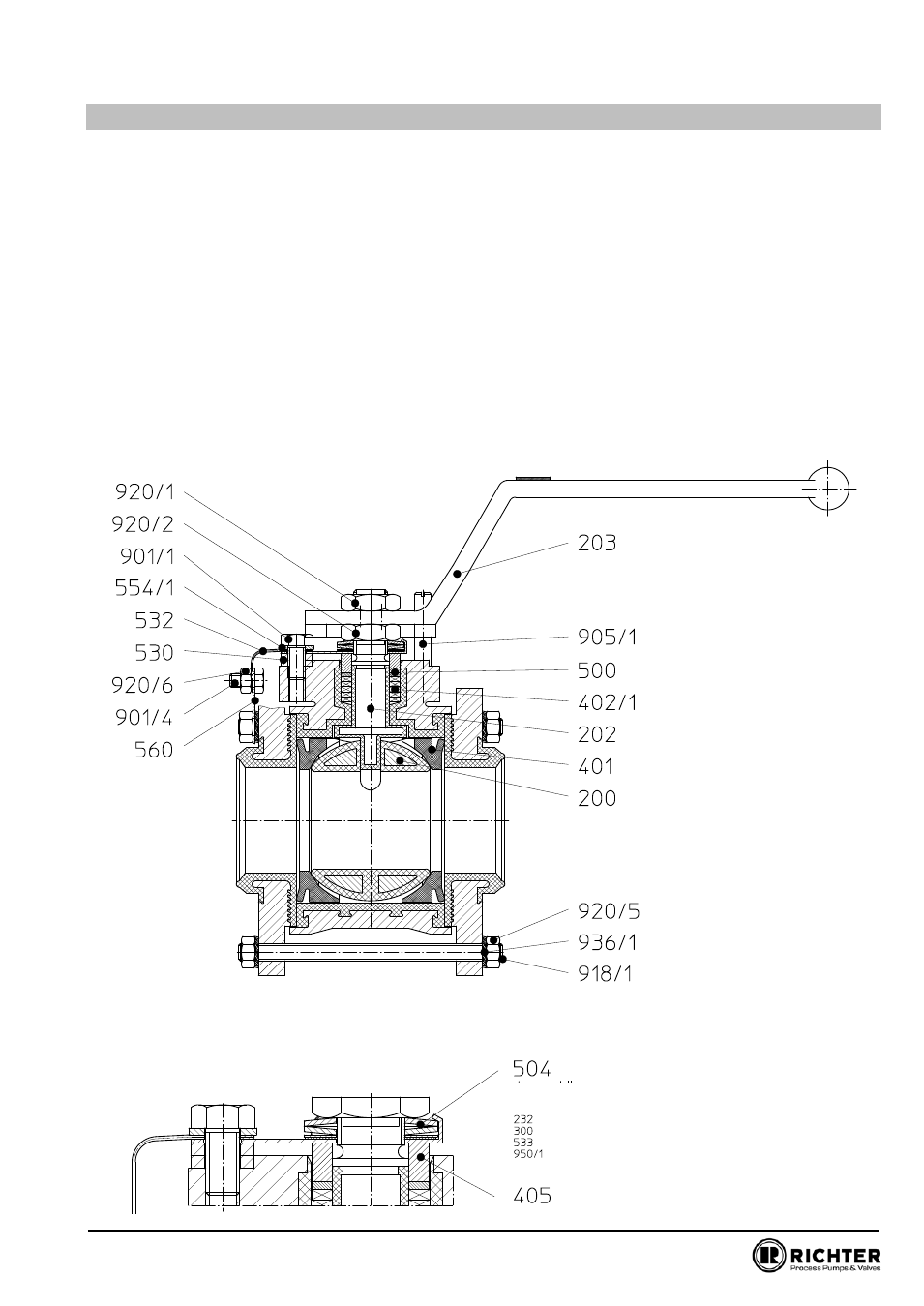

Пояснения и чертеж в разрезе KK/FU (KHK)
103
Средняя часть
109
Переходная крышка
200
Сфера
202
Распределительный вал
203
Рычаг
401
Посадочное кольцо
402/1
Сальниковое кольцо
405
Упорное кольцо
500
Кольцо
504
Дисковая пружина обоймы подшипника
К ней относятся:
232
Опорная шайба
300
Подшипник скольжения
533
Фасонный листовой металл
950/1
Дисковая пружина
530
Распорная букса
532
Заземляющий трос
554/1
Подкладная шайба
901/1
Шестигранный болт
905/1
Установочный винт
918/1
Резьбовая шпилька
920/x
Шестигранная гайка
936/1
Зубчатая упругая шайба
К ней
относятся:
Сальник с автоматической регулировкой,
не требующий технического обслуживания
