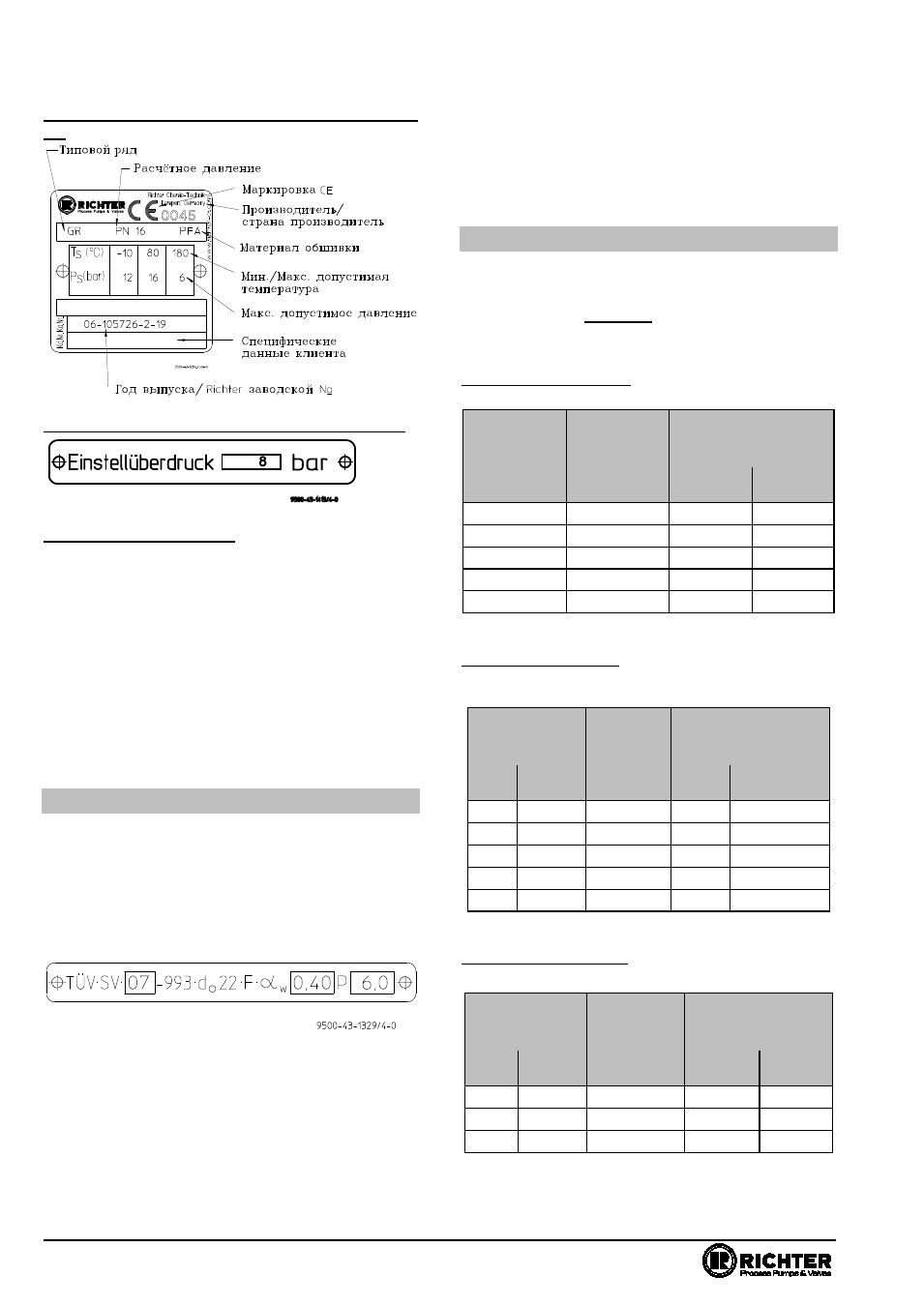

Пример: Фирменная табличка с маркировкой
CE
Пример: табличка с установочным давлением
Маркировка на корпусе :
В соответствии с DIN EN 19 и AD 2000 A4 на
корпусе видимы:
♦
Усл. проход
♦
Расчётное давление
♦
Материал корпуса
♦
Марка производителя
♦
№ выплавки/маркировка литья
♦
Дата литья
♦
Стрелка для пропускного направления
1.2
Маркировка узлов
Перепускной клапан с испытанными узлами GU/F
DN 25
имеет табличку испытаний узлов согласно
памятке Рабочей ассоциации производителей
напорных резервуаров. Табличка из нержавеющей
стали приклепана к корпусу арматуры.
Табличка может, например, следующую структуру:
TÜV =
Знак TÜV (Союз технадзора)
SV =
Предохранительный клапан
07 =
Год испытания узлов (здесь: 2007)
993 =
Номер контрольного испытания узла
(
здесь: 993)
d0 =
Мин. Ø потока в мм (здесь: 22)
F
=
Предусмотрено для сброса жидкостей
αw = Присвоенное число истечения
(
здесь: 0,40)
p
=
Установочное избыточное давление в бар
(
здесь: 6,0)
1.2
Моменты затяжки
Все болты смазанные затягивать крестом !
Нельзя превышать указанные моменты затяжки.
Исключение см.
раздел 8, фланцевое соединение
арматура/трубопровод негерметично.
Рекомендуются следующие моменты затяжки:
Винты трубопровода, фланец в соответствии с
ISO/DIN
Условный
проход
фланца
Винты
Момент затяжки
[мм]
[ISO/DIN]
[Нм]
[фунт*
дюйм]
25
4 x M12
10
90
40
4 x M16
20
175
50
4 x M16
26
230
65
4 x M16
40
355
80
8 x M16
25
220
Винты трубопровода, фланец в соответствии с
ASME/ANSI Class 150 или фланец в соответствии
с ISO/DIN, ASME/ANSI Class 150 просверлен
Условный
проход
фланца
Винты
Момент затяжки
[мм] [дюйм]
[ASME]
[Нм]
[фунт*
дюйм]
25
1“
4 x ½“
8
70
40
1½“
4 x
⅝“
15
135
50
2“
4 x
⅝“
25
220
65
---
4 x
⅝“
30
265
80
3“
4 x
⅝“
45
400
Винты трубопровода
Фланцы согласно ASME класс 300
Условный
проход
фланца
Винты
Момент затяжки
[мм] [дюйм]
[ASME]
[Нм]
[фунт*
дюйм]
25
1
4 x
⅝“
15
133
40
1½
4 x ¾“
25
221
50
2
8 x
⅝“
15
133
