4
UKR
Информация для предварительного ознакомления. Официальной информацией изготовителя не является
МАШИНИ ПРАЛЬНІ АВТОМАТИЧНІ
Додаток
1 О П И С Р О Б ОТ И М А Ш И Н И
1.1 ОРГАНИ КЕРУВАННЯ
1.1.1 Органи керування машини позначені на рисунку 1. Ручка
вибору програми (далі — ручка) і найменування кнопок керування
вказані на рисунках 2, 3.
Ручка вибору програми прання (далі — ручка) служить для
вмикання/вимикання машини та вибору програми прання. На-
вколо ручки нанесені назви програм і символ у відповідності
з рисунком 2. Ручка повертається в обох напрямках (за годинни-
ковою стрілкою і проти неї) і встановлюється точно на відповідну
поділку вибраної програми. При установлені ручки на символ
відбувається вимикання машини і відміна вибраної програми.
Кнопка вибору частоти обертання барабана при віджимі
(далі – швидкість віджиму) дозволяє вибрати швидкість
віджиму нижче максимального значення, передбаченого програ-
мою прання. Вибране значення швидкості віджиму підсвічується
відповідним індикатором на дисплеї.
Кнопка вибору температури дозволяє вибрати темпера-
туру нижче максимального значення, передбаченого програмою
прання. Вибране значення температури підсвічується відповідним
індикатором на дисплеї.
Кнопки додаткових функцій (див. 1.3)
Натискання кнопки дозволяє додатково до програми прання
вибрати додаткову функцію – засвічується індикатор вибраної
функції. При повторному натисканні світловий індикатор гасне,
функція відключається.
Кнопка (з індикатором) передбачена для початку (старту)
роботи машини за вибраною програмою і використовується також
для задання паузи в роботі машини без відміни програми прання.
1.2 ДИСПЛЕЙ
1.2.1 Дисплей у відповідності з рисунком 3 має:
– зону індикації швидкості віджиму;
– зону індикації операцій програми прання;
– зону індикації температури;
– зону індикації часу.
При вмиканні машини засвічується підсвічування дисплея.
В процесі прання підсвічування дисплея стає менш яскравим.
1.2.2 В зоні індикації операцій програми прання засвічуються
наступні індикатори:
– замочування,
– попереднє прання,
– основне прання,
– полоскання,
– зупинка з водою в баку,
– віджим і злив.
СМА 35М82-ХХХ
СМА 35М102-ХХХ
СМА 45У82-ХХХ
СМА 45У102-ХХХ
СМА 45У122-ХХХ СМА 50С82-ХХХ
СМА 50С102-ХХХ
СМА 50С122-ХХХ
СМА 50С142-ХХХ

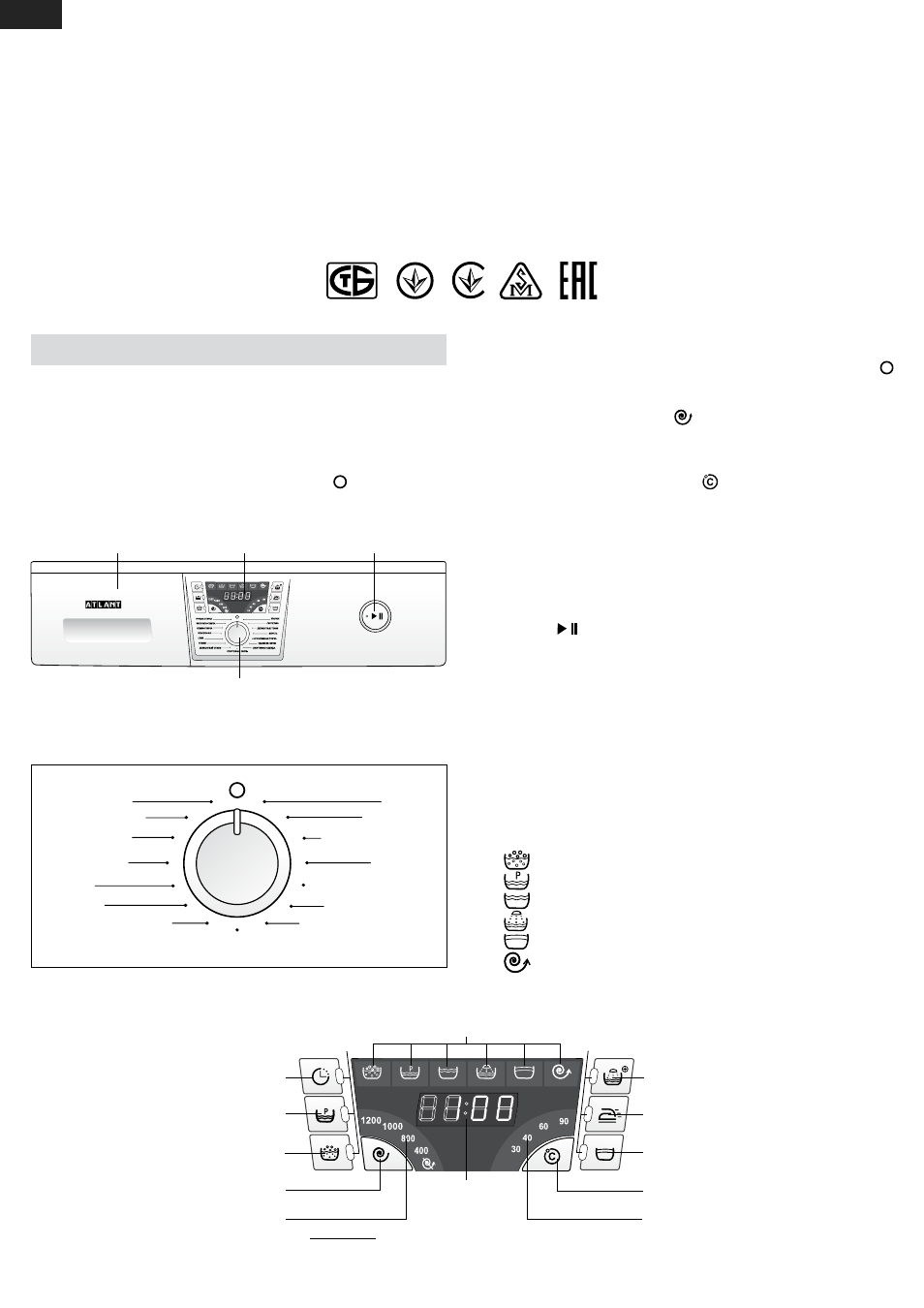

Рисунок 1 – Панель керування
лоток дисплей кнопка старт/пауза
ручка вибору програми прання
Рисунок 3 – Дисплей і кнопки керування
20
зона індикації операцій програми прання
кнопка додаткового
полоскання кнопка відкладеного
початку прання
кнопка вибору
температури кнопка вибору
швидкості віджиму зона індикації часу
зона індикації
швидкості віджиму*
зона індикації
температури
кнопка попереднього
прання
кнопка замочування
кнопка легкого прасування
кнопка зупинки з
водою в баку
індикатор додаткової функції індикатор додаткової функції
* Значення швидкості віджиму залежать від моделі машини.
Рисунок 2 – Ручка вибору програми прання
БАВОВНА
СИНТЕТИКА
ДЕЛІКАТНІ ТКАНИНИ
ШЕРСТЬ
РУЧНЕ ПРАННЯ
ЭКСПРЕС-ПРАННЯ
СПОРТИВНИЙ ОДЯГ
КОМБІ-ПРАННЯ
ІНТЕНСИВНЕ ПРАННЯ
ВИДАЛЕННЯ ПЛЯМ
СПОРТИВНЕ ВЗУТТЯ
ПОЛОСКАННЯ
ЗЛИВ
ВІДЖИМ
ДЕЛІКАТНИЙ ВІДЖИМ
