Информация для предварительного ознакомления. Официальной информацией изготовителя не является

4.2 ВСТРАИВАНИЕ ХОЛОДИЛЬНИКА В МЕБЕЛЬ
4.2.1 Для крепления встраиваемого холодильника МХТЭ-30-01-62 к мебели в комплект

поставки входят детали в соответствии с таблицей 4 и рисунком 3. В основаниях холодильника
в соответствии с рисунком 4 предусмотрены пазы для установки кронштейнов.

4.2.2 Для крепления холодильника к установочной плоскости в соответствии с рисун-

ками 6, 7 следует:

— снять заднюю стенку мебели (при наличии);
— закрепить винтами два кронштейна в зонах А, В к установочной плоскости мебели в

соответствии с рисунком 7;

— установить холодильник в мебель через проем задней стенки, вставив передние осно-

вания холодильника в кронштейны;

— установить два кронштейна в пазы задних оснований холодильника и закрепить вин-

тами в зонах C, D;

— установить заднюю стенку мебели (при наличии).

4.2.3 Для соединения дверей холодильника и мебели между собой в соответствии с

рисунком 8 следует:

— надеть наконечник 4 на уголок 3, установить уголок на крайнее отверстие в торце двери

холодильника, предварительно вынув декоративную заглушку (при наличии). Закрепить уголок
винтом;

— закрепить винтами направляющую 5 на верхней части открытой двери мебели. Раз-

мер К в соответствии с рисунком 8 должен быть равным толщине стенки мебельного шкафа
плюс 25 мм. Размер М определяется соединением уголка 3 с направляющей 5 в соответствии с
рисунками 8, 9. Смещая направляющую по вертикали (предварительно ослабив винты кре-
пления) следует обеспечить зазор (2±1) мм между направляющей и наконечником уголка в
соответствии с рисунком 9 для исключения заклинивания дверей при совместном открывании.
Завернуть винты крепления направляющей до отказа.

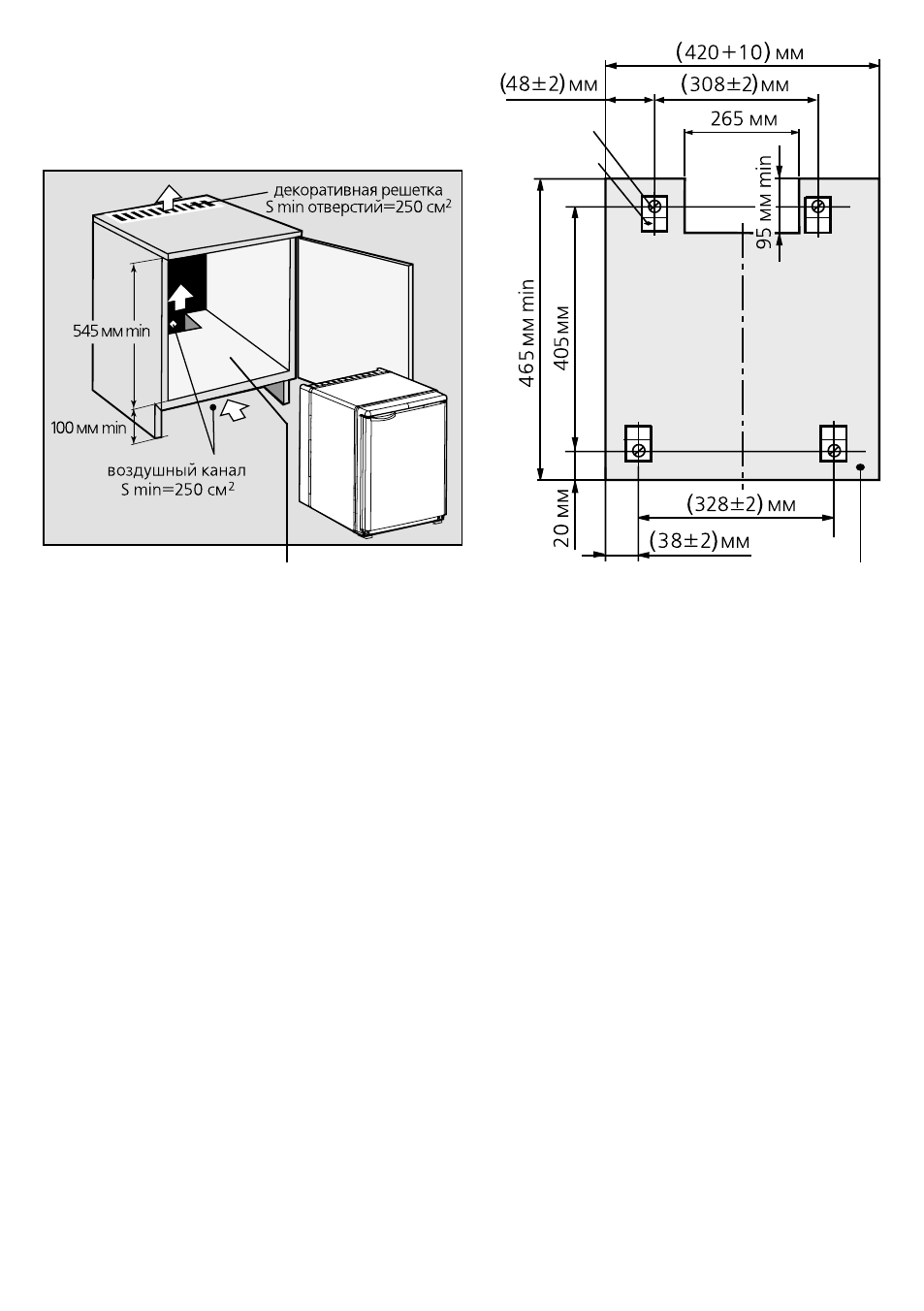

Рисунок 6

Установочная плоскость

Рисунок 7

Винт

Установочная плоскость

Кронштейн
