Додаток
1 О П И С ХО Л О Д И Л Ь Н И К А
1.1 Холодильник призначений для охолодження свіжих
продуктів, зберігання харчових продуктів в охолодженому стані в
ХК відповідно з рисунком 1.
1.2 Експлуатувати холодильник необхідно при температурі
навколишнього середовища від плюс 10 0 С до плюс 38 0 С.
1.3 Загальний простір, необхідний для експлуатації холодиль-
ника, визначається габаритними розмірами, які вказані на рисунку
2 в міліметрах. Для безперешкодного виймання комплектуючих з
холодильника необхідно відкривати двері камер на кут не менше
90
0 .
1.4 Органом регулювання температури в холодильнику
відповідно з малюнком 3 є ролик регулювання температури
(далі – ролик), який знаходиться під маскою холодильника Ролик
повертається за годинниковою стрілкою і проти неї і має цифрові
поділки. Поділка “1” відповідає найбільш високій температурі
(найменше охолодження) в камері, поділка “7” – найбільш низькій
(найбільше охолодження).Поділку ролика слід встановити під по-
кажчиком при регулюванні температури.
двері
1175
Рисунок 2 – Холодильник (вигляд зверху)
упор задній
90 0
613
ХОЛОДИЛЬНИК КОМПРЕСІЙНИЙ ОДНОКАМЕРНИЙ
посудина (для овочів
або фруктів)
полиця-скло (нижня)
полиця-скло
вмістище з кришкою
обмежувач (малий)
бар’єр-полиця
обмежувач
(великий)
бар’єр-полиця
(малий)
упор задній
йорж
I – холодильна камера (ХК)

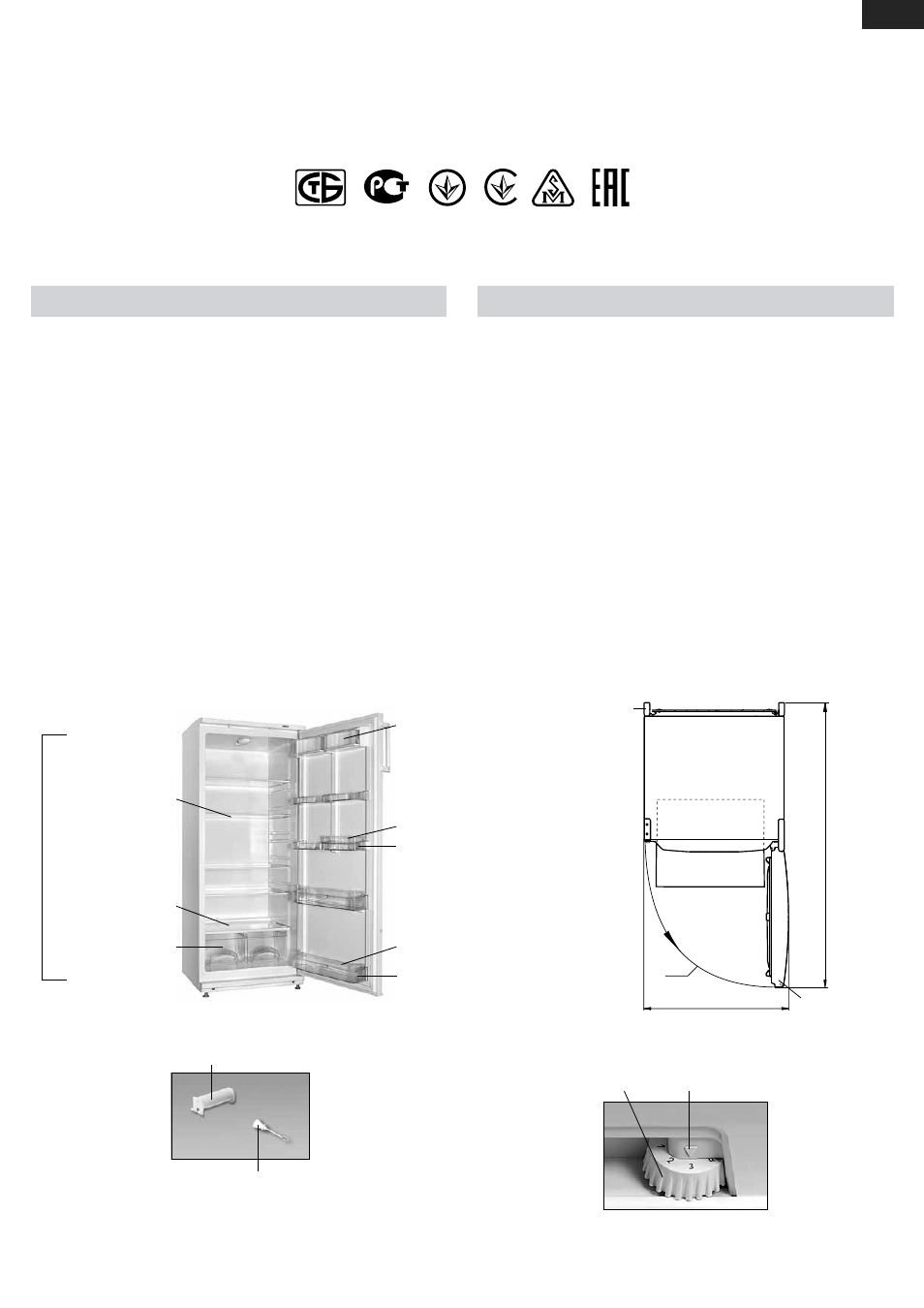

Рисунок 1 – Холодильник і комплектуючі вироби
2 Е КС П Л уАтА ц І я ХО Л О Д И Л Ь Н И К А
2.1 ПЕРШЕ ВМИКАННя
Підключити холодильник до електричної мережі: вставити
вилку шнура живлення в розетку.
Відкрити двері холодильника. При першому вмиканні
рекомендується встановити під покажчиком поділку “3” або “4”
ролика відповідно з рисунком 3. Закрити двері.
Провести при необхідності регулювання температури за допо-
могою ролика. Якщо після регулювання або змін умов експлуатації
компресор почав працювати безперервно, необхідно обертати
ролик в сторону зменшення цифрових поділок до клацання тер-
морегулятора. Після регулювання температура в холодильнику
підтримується автоматично.
2.2 СИСтЕМА АВтОМАтИЧНОгО РОЗМОРОЖуВАННя ХК
2.2.1 В ХК використовується автоматична система розморо-
жування. Іній, що з’являється на задній стінці ХК, після вимкнення
циклічно працюючого компресора тане і перетворюється в кра-
плини води. Краплини талої води стікають в лоток, через отвір в
ньому – в пацівок і попадають в посудину на компресорі відповідно
з рисунком 4 і випаровуються.
Рисунок 3 – Регулювання температури
покажчик ролик
I
МХ-5810-ХХ КШ-290
РБ01 003 1003 001
