Додаток
1 О П И С ХО Л О Д И Л Ь Н И К А
1.1 Холодильник призначений для заморожування свіжих
продуктів, тривалого зберігання заморожених продуктів і при-
готування харчового льоду в МК; для охолодження і коротко-
часного зберігання свіжих продуктів, напоїв, овочів і фруктів в
ХК відповідно з рисунком 1.
Холодильник двокомпресорний, в якому ХК і МК охолод-
жуються незалежними холодильними агрегатами, що дозволяє
відключати одну камеру під час роботи другої.
МК може працювати в одному з двох режимів - у режимі
«Зберігання» або в режимі «Заморожування».
1.6 Загальний простір, необхідний для експлуатації холо-
дильника, визначається габаритними розмірами, які вказані на
рисунку 2 в міліметрах. Для безперешкодного виймання ком-
плектуючих з морозильника необхідно відкривати двері камер
на кут не менше 90
0 .
1.7 Полиця-скло (розбірна) відповідно з рисунком 1 скла-
дається з двох частин згідно з рисунком 3. Частини розбірної
полиці можуть встановлюватися в ХК окремо одна від одної для
розміщення високих ємностей у просторі між полицями.
При установці розбірної полиці в ХК на вибране місце не-
обхідно задню частину полиці завести в напрямні на відстань від
8 см до 10 см, вставити елементи кріплення передньої частини
в пази задньої і обидві частини засунути до упору.
МХМ-1841-ХХ КШД-328/76
МХМ-1842-ХХ КШД-354/76
МХМ-1843-ХХ КШД-393/115
МХМ-1844-ХХ КШД-367/115
МХМ-1845-ХХ КШД-384/154
МХМ-1847-ХХ КШД-345/115
МХМ-1848-ХХ КШД-359/154
Рисунок 3 – Полиця-скло (розбірна)
полиця-скло (розбірна)
Рисунок 4 — Корзина
ручка ручка
ручка
Рисунок 2 — Холодильник (вигляд зверху)
I — морозильна камера (МК):
«а» — зона заморожування та зберігання;
«б» — зона зберігання;
II — камера для зберігання свіжих продуктів (ХК)
* Входить в комплект поставки деяких моделей холодильників.
I
II
обмежувач (великий)
корзина (нижня)
корзина
посудина (для овочів
або фруктів)
«а»
«б»
«б»
йорж лопатка
форма для льоду упор задній
полиця–скло (нижня)
полиця-скло
полиця (для пляшок)*
вмістище з кришкою
обмежувач (малий)
вкладиш для яєць
бар’єр-полиця
бар’єр
полиця-скло (розбірна)
корзина
корзина
упор задній
двері МК
90 0
613
1180

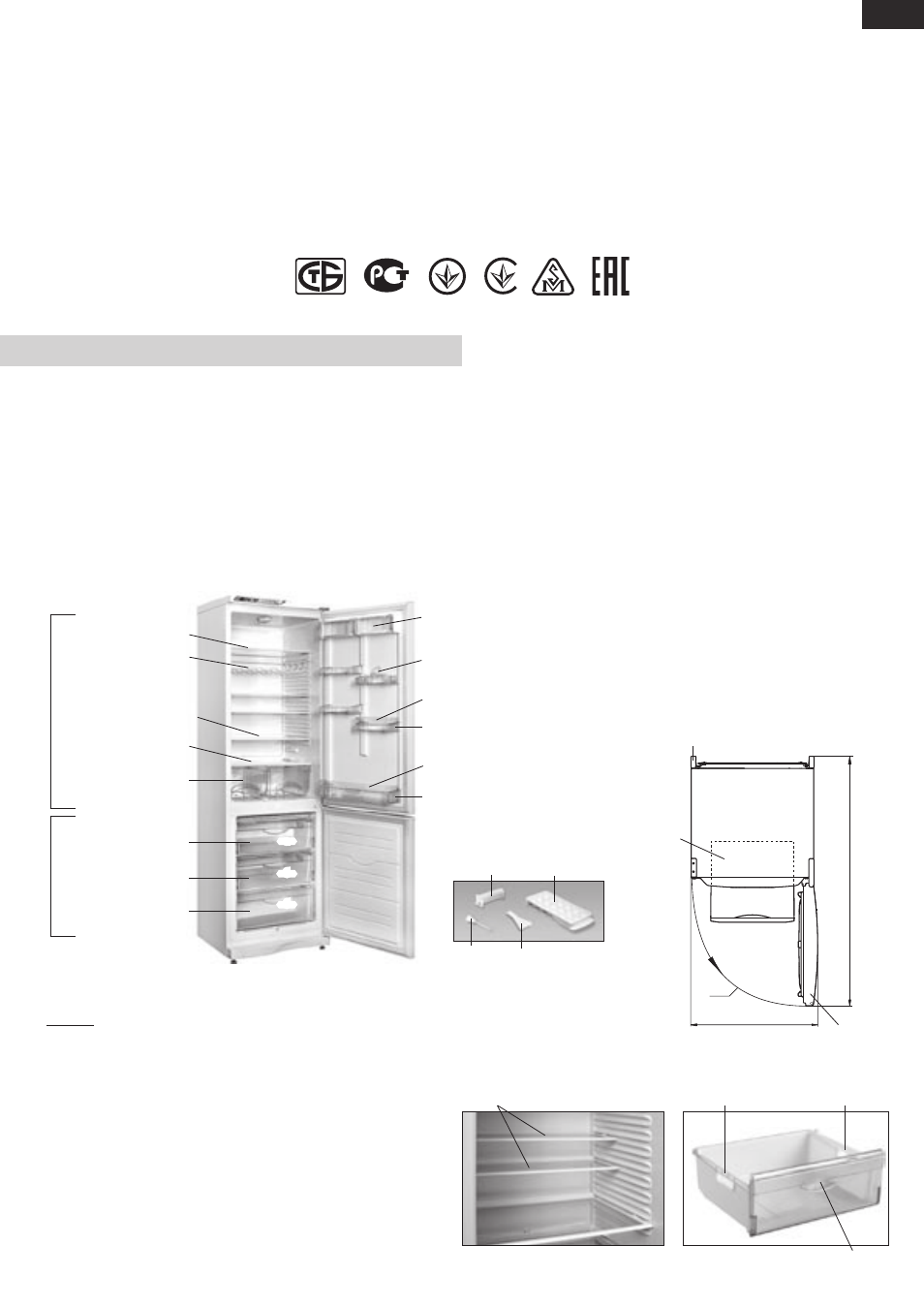

Рисунок 1- Холодильник і комплектуючі вироби
1.2 Дизайнерське вирішення форми дверей холодильника у
вигляді зустрічних хвиль передбачає лише лівобічне відкриття.
1.3 У холодильнику використовується блок керування (вид.
рисунок 5 або 6), який дозволяє встановлювати температуру в ка-
мерах, відключати камери і управляє роботою холодильника.
Холодильник з блоком керування відповідно з рисунком 6
має додатковий режим роботи - «Суперохолодження ХК» і до-
даткову функцію «Відображення поточного часу».
1.4 В холодильнику передбачена звукова сигналізація (при
відкритих більше 60 секунд дверях ХК)
1.5 Експлуатувати холодильник необхідно при температурі
навколишнього середовища від плюс 10 0 С до плюс 38 0 С.
ХОЛОДИЛЬНИК-МОРОЗИЛЬНИК
РБ01 003 1003 001
