1 О П И С ХО Л О Д И Л Ь Н И К А
1.1 Холодильник призначений для заморожування свіжих
продуктів, тривалого зберігання заморожених продуктів і при-
готування харчового льоду в МК; для охолодження і коротко-
часного зберігання свіжих продуктів, напоїв, овочів і фруктів в
ХК відповідно з рисунком 1.
Холодильник двокомпресорний, в якому ХК і МК охолод-
жуються незалежними холодильними агрегатами, що дозволяє
відключати одну камеру під час роботи другої.
МК може працювати в одному з двох режимів - у режимі
«Зберігання» або в режимі «Заморожування».
1.2 У холодильнику використовується блок керування (вид.
рисунок 5 або 6), який дозволяє встановлювати температуру
в камерах, відключати камери, відключати камери, і управляє
роботою холодильника.
Холодильник з блоком керування відповідно з рисунком 6
має додатковий режим роботи - «Суперохолодження ХК» і до-
даткову функцію «Відображення поточного часу».
розміщення високих ємностей у просторі між полицями.
При установці розбірної полиці в ХК на вибране місце не-
обхідно задню частину полиці завести в напрямні на відстань від
8 до 10 см, вставити елементи кріплення передньої частини в
пази задньої і обидві частини засунути до упору.
УВАГА! При перевстановленні полиці-скло (розбірної)
притримуйте її передню частину для уникнення падіння.
1.7 Полиця (для пляшок) відповідно до рисунку 1 призна-
чена для зберігання напоїв в пластикових пляшках, дозволяє
раціонально використовувати внутрішній простір ХК. Щоб
запобігти пошкодження задньої стінки ХК, пляшки необхідно
розміщувати шийкою до дверей.
Полицю (для пляшок) рекомендується встановлювати під
верхньою полицею, де напої охолоджуються до оптимальної
температури вживання.
1.8 Корзини МК мають ручку на передній панелі для зруч-
ності при завантаженні і вивантаженні продуктів, а також ручки
на бічних поверхнях (окрім нижньої корзини) для переміщення
поза холодильником відповідно до рисунку 4.
полиця -скло (розбірна) ручка ручка
ручка
Рисунок 2 — Холодильник
(вигляд зверху)
корзина
упор задній
двері МК
90 0
613
1180
ХМ-6001-ХХХ
ХМ-6002-ХХХ
Рисунок 3 — Полиця-скло
(розбірна)
Рисунок 4 — Корзина
I — морозильна камера (МК):
«а» — зона заморожування та зберігання; «б» — зона зберігання;
II — камера для зберігання свіжих продуктів (ХК)
йорж лопатка
форма для льоду упор задній

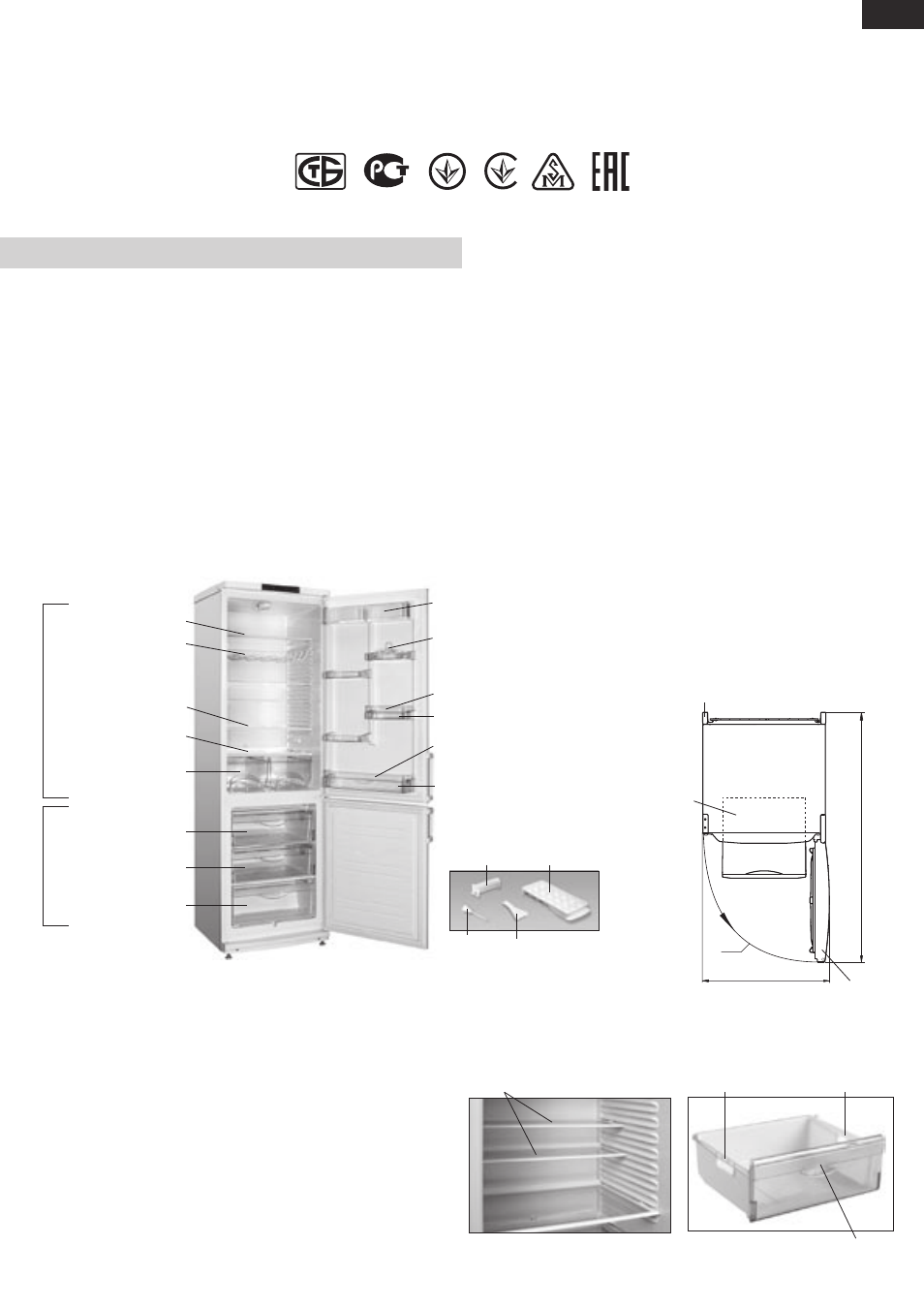

Рисунок 1— Холодильник і комплектуючі вироби
Додаток
ХОЛОДИЛЬНИК-МОРОЗИЛЬНИК
1.3 В холодильнику передбачена звукова сигналізація (при
відкритих більше 60 секунд дверях ХК).
1.4 Експлуатувати холодильник необхідно при температурі
навколишнього середовища від плюс 10 0 С до плюс 38 0 С.
1.5 Загальний простір, необхідний для експлуатації холо-
дильника, визначається габаритними розмірами, які вказані на
рисунку 2 в міліметрах. Для безперешкодного виймання ком-
плектуючих з морозильника необхідно відкривати двері камер
на кут не менше 90
0 .
1.6 Полиця-скло (розбірна) відповідно з рисунком 1 скла-
дається з двох частин згідно з рисунком 3. Частини розбірної
полиці можуть встановлюватися в ХК окремо одна від одної для
I
II
обмежувач (великий)
корзина (нижня)
корзина
посудина (для овочів
або фруктів)
полиця -скло (нижня)
полиця -скло
полиця (для пляшок)
вмістище з кришкою
обмежувач (малий)
вкладиш для яєць
бар’єр-полиця
бар’єр
полиця -скло (розбірна)
корзина
«а»
«б»
«б»
