Додаток
ХОЛОДИЛЬНИК-МОРОЗИЛЬНИК
ХМ-6019-ХХХ
ХМ-6020-ХХХ
ХМ-6021-ХХХ
ХМ-6022-ХХХ ХМ-6023-ХХХ
ХМ-6024-ХХХ
ХМ-6025-ХХХ
ХМ-6026-ХХХ
1 О П И С ХО Л О Д И Л Ь Н И К А
1.1 Холодильник призначений для заморожування і три-
валого зберігання заморожених продуктів приготування харчо-
вого льоду в МК; для охолодження і короткочасного зберігання
харчових продуктів, напоїв, овочів і фруктів ХК відповідно з
рисунком 1.
1.2 Холодильник двокомпресорний, в якому ХК і МК охо-
лоджуються незалежними холодильними агрегатами, що до-
зволяє відключати одну камеру під час роботи другої.
1.3 В холодильнику передбачений режим “Заморожування”
в МК і звукова сигналізація (при відкритих більше 60 секунд
дверях ХК).
1.4 Експлуатувати холодильник необхідно при температурі
навколишнього середовища від плюс 10 0 С до плюс 38 0 С.
1.5 Загальний простір, необхідний для експлуатації холо-
дильника, визначається габаритними розмірами, які вказані на
рисунку 2 в міліметрах. Для безперешкодного виймання ком-
плектуючих з морозильника необхідно відкривати двері камер
на кут не менше 90
0 .
1.6 Полиця (для пляшок) відповідно до рисунку 1 призна-
чена для зберігання напоїв в пластикових пляшках, дозволяє
раціонально використовувати внутрішній простір ХК. Щоб

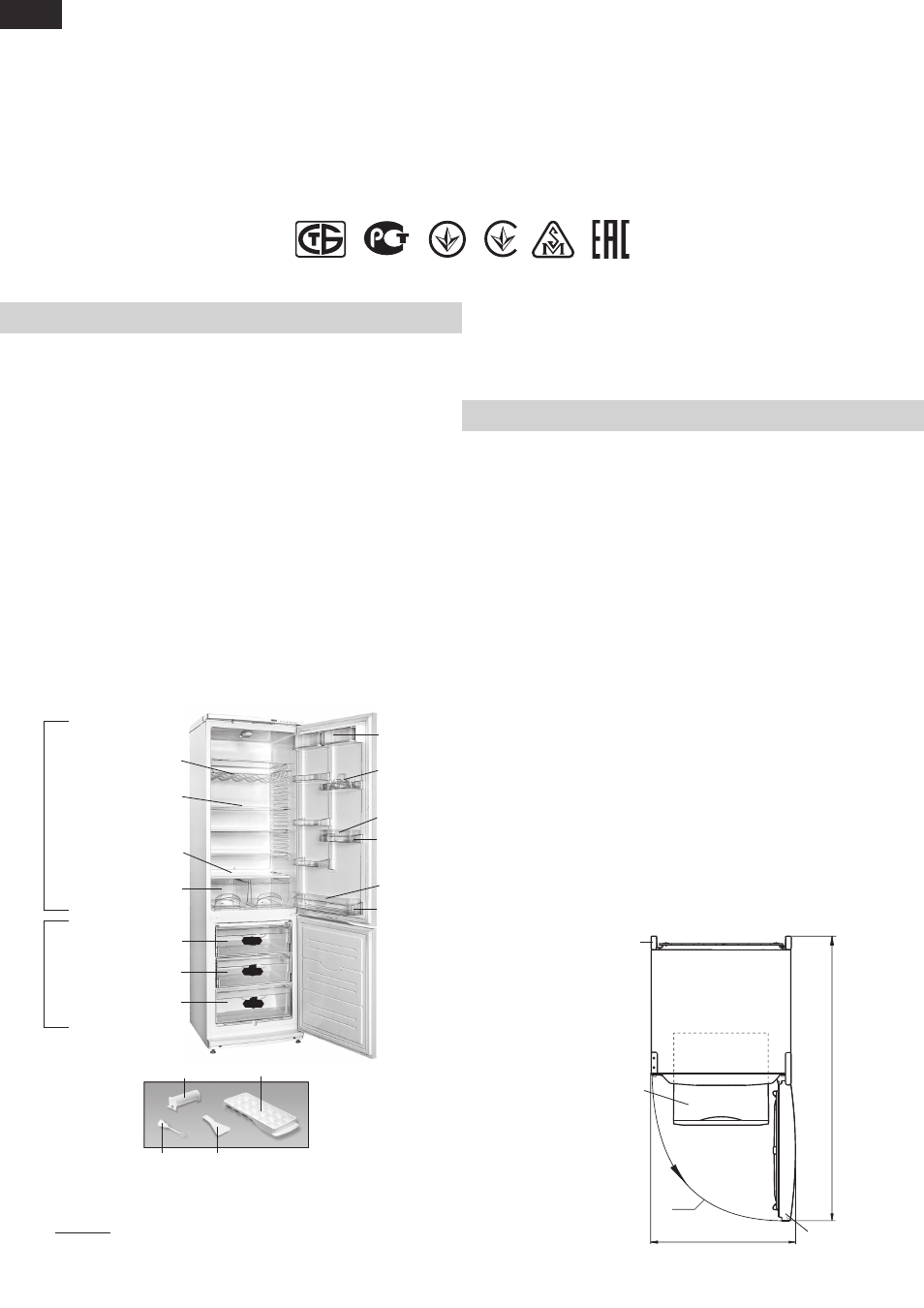

Рисунок 1 – Холодильник і комплектуючі изделия
йорж лопатка
форма для льоду упор задній
I — морозильна камера (МК): «а» — зона заморожування та зберігання;
«б» — зона зберігання;
II — камера для зберігання свіжих продуктів (ХК)
*Входить в комплект поставки деяких моделей холодильників.
двері МК
1195
Рисунок 2 — Холодильник (вигляд зверху)
корзина
упор задній
90 0
615
запобігти пошкодження задньої стінки ХК, пляшки необхідно
розміщувати шийкою до дверей.
Полицю (для пляшок) рекомендується встановлювати під
верхньою полицею, де напої охолоджуються до оптимальної
температури вживання.
2 К Е Р У В А Н Н Я Р О Б ОТ О Ю ХО Л О Д И Л Ь Н И К А
2.1 ОРГАНИ КЕРУВАННЯ
Органи керування, що представлені на рисунках 3, 4, роз-
міщені над ХК.
2.1.1 Органами керування є:
—
ролики регулювання температури в ХК і в МК (далі
– ролик). Ролики відповідно з рисунками 3, 4 повертаються за
годинниковою стрілкою і проти неї і мають цифрові поділки.
Поділка “1” відповідає найбільш високій температурі (най-
менше охолодження) в камері, поділка “7” — найбільш низькій
(найбільше охолодження). Поділку ролика слід встановити під
покажчиком при регулюванні температури;
— вимикач призначений для вмикання/вимикання
режиму “Заморожування” в МК. Вимикач має дві позначки:
“I”- вмикання, “0”- вимикання.
обмежувач (великий)
корзина (нижня)
корзина
корзина
посудина (для овочів
або фруктів)
полиця-скло (нижня)
полиця-скло
полиця (для пляшок)*
вмістище з кришкою
обмежувач (малий)
вкладиш для яєць
бар’єр-полиця
бар’єр
I
II
«а»
«б»
«б»
