Приложение
ХОЛОДИЛЬНИКИ-МОРОЗИЛЬНИКИ
ХМ-4008-ХХХ
ХМ-4009-ХХХ
ХМ-4010-ХХХ ХМ-4011-ХХХ
ХМ-4012-ХХХ
ХМ-4013-ХХХ

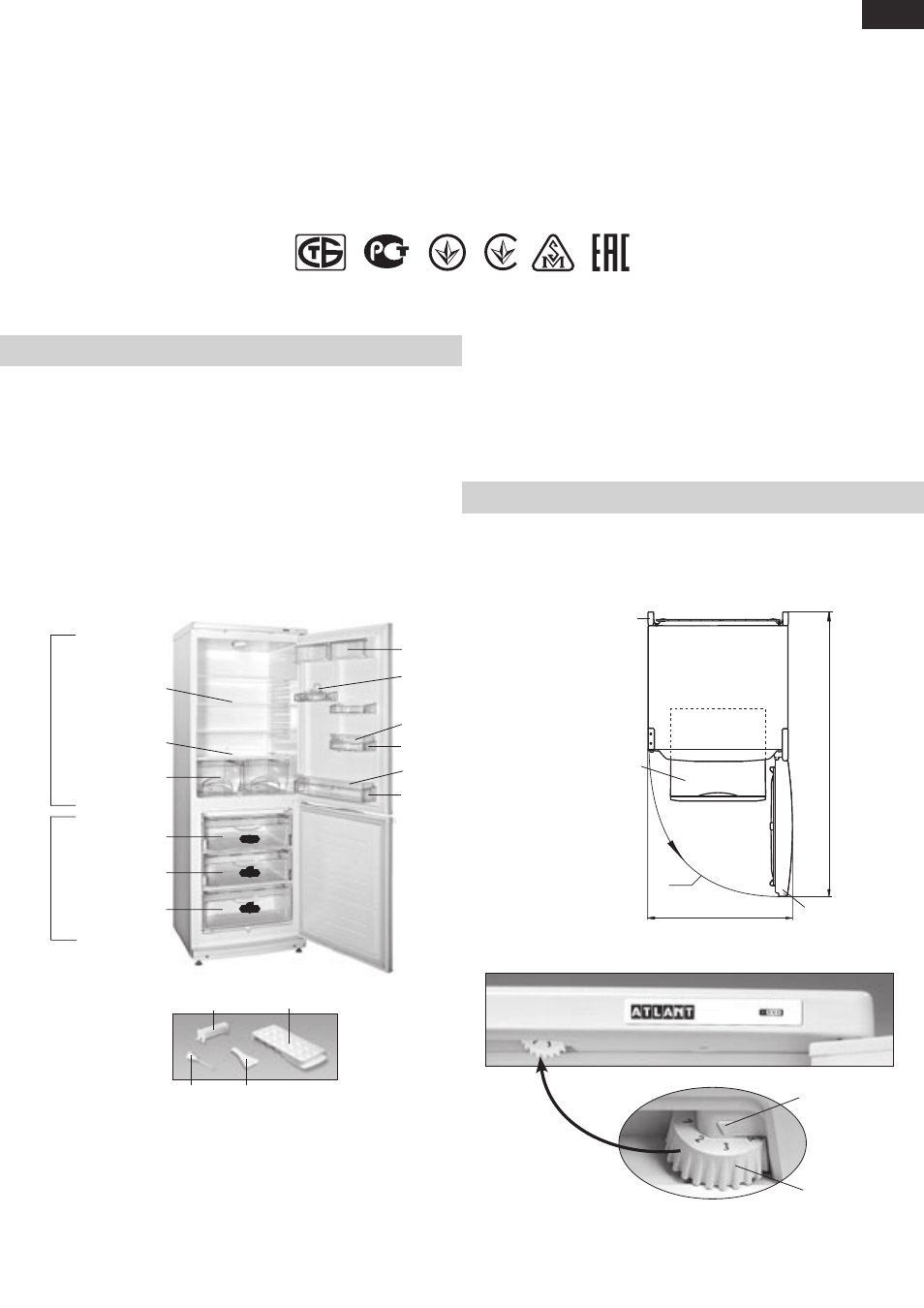

Рисунок 1 — Холодильник и комплектующие изделия
ерш лопатка
форма для льда упор задний
I — морозильная камера (МК):
«а» — зона замораживания и хранения;
«б» — зона хранения;
II — камера для хранения свежих продуктов (ХК)
1 О П И С А Н И Е ХО Л О Д И Л Ь Н И К А
1.1 Холодильник в соответствии с рисунком 1 предназначен
для замораживания и длительного хранения замороженных
продуктов, приготовления пищевого льда в МК; для охлаждения
и кратковременного хранения пищевых продуктов, напитков,
овощей и фруктов в ХК.
1.2 Эксплуатировать холодильник необходимо при темпе-
ратуре окружающей среды от плюс 16 0 С до плюс 32 0 С.
1.3 Общее пространство, необходимое для эксплуатации
холодильника, определяется габаритными размерами, ука-
занными на рисунке 2 в миллиметрах. Для беспрепятственного
извлечения комплектующих из холодильника необходимо от-
крывать двери камер на угол не менее 90
0 .
дверь МК
1195
Рисунок 2 — Холодильник (вид сверху)
корзина
упор задний
90 0
615
1.4 Органом регулировки температуры в холодильнике в
соответствии с рисунком 3 является ролик регулировки тем-
пературы (далее — ролик). Ролик поворачивается по часовой
стрелке и против нее и имеет цифровые деления. Деление “1”
соответствует наиболее высокой температуре (наименьшее
охлаждение) в камере, деление “7” — наиболее низкой (наи-
большее охлаждение). Деление ролика следует установить под
указателем при регулировке температуры.
2 Э КС П Л УАТА Ц И Я ХО Л О Д И Л Ь Н И К А
2.1 ПЕРВОЕ ВКЛЮЧЕНИЕ
2.1.1 Подключить холодильник к электрической сети: вставить
вилку шнура питания в розетку.
Рисунок 3 — Регулировка температуры
указатель
ролик
ограничитель (большой)
корзина (нижняя)
корзина
корзина
сосуд (для овощей
или фруктов)
полка-стекло
(нижняя)
полка-стекло
емкость с крышкой
ограничитель (малый)
вкладыш для яиц
барьер-полка
барьер
I
II
«а»
«б»
«б»
