1
RUS
Информация для предварительного ознакомления. Официальной информацией изготовителя не является
Приложение
ХОЛОДИЛЬНИКИ-МОРОЗИЛЬНИКИ
1 О П И С А Н И Е ХО Л О Д И Л Ь Н И К А
1.1 Холодильник соответствует СТБ 1499-2004,
СТБ IEC 62552-2009. В соответствии с СТБ IEC 62552-2009 тер-
мин «камера» заменен на термин «отделение». В связи с этим
данные термины употребляются в одинаковом значении: камера
(ХК и МК) в руководстве по эксплуатации, отделение (ХО и МО)
в приложении.
1.2 Холодильник в соответствии с рисунком 1 предназна-
чен для замораживания свежих продуктов, длительного хране-
ния замороженных продуктов и приготовления пищевого льда в
морозильном отделении (далее — МО); для охлаждения и крат-
ковременного хранения свежих продуктов, напитков, овощей и
фруктов в отделении для хранения свежих пищевых продуктов
(далее — ХО); для охлаждения и сохранения свежести овощей,
фруктов, морепродуктов в отделении для сохранения скоропор-
тящихся продуктов (далее — отделение свежести).
1.3 Холодильник имеет два компрессора: ХО и МО охлажда-
ются независимыми холодильными агрегатами, что позволяет от-
ХМ-6319-ХХХ
ХМ-6321-ХХХ
ХМ-6323-ХХХ ХМ-6324-ХХХ
ХМ-6325-ХХХ
ХМ-6326-ХХХ
ключать одно отделение при работе другого.
1.4 В холодильнике предусмотрен блок управления, который
позволяет устанавливать температуру в отделениях, отключать от-
деления, обеспечивает световую индикацию и управляет работой
вентилятора (при наличии).
1.5 Холодильник имеет следующие функции: «Заморажива-
ние», «Суперохлаждение ХО» и «Отпуск».
1.6 В холодильнике предусмотрена звуковая сигнализация при
открытой более 60 секунд двери ХО.
1.7 Эксплуатировать холодильник необходимо при темпера-
туре окружающей среды от плюс 10 0 С до плюс 38 0 С.
1.8 Общее пространство, необходимое для эксплуатации хо-
лодильника, определяется габаритными размерами, указанными
на рисунке 2 в миллиметрах. Для беспрепятственного извлечения
комплектующих из холодильника необходимо открывать двери
отделений на угол не менее 90
0 .
1.9 В ХО (некоторых исполнений модели холодильника) име-
ется отделение свежести в соответствии с рисунками 1, 3. Темпе-
ратура в отделении свежести позволяет оптимально сохранять
Рисунок 3 — Отделение свежести
панель передняя
поддон
Рисунок 2 — Холодильник (вид сверху)
дверь МО
I — морозильное отделение (МО):
«а» — зона замораживания, «б» — зона хранения;
II — отделение для хранения свежих пищевых продуктов (ХО);
III — отделение свежести (отсутствует в некоторых исполнениях)
емкость
(с крышкой)
емкость
емкость
(нижняя)
корзина (нижняя)
корзина
корзина
сосуд (для овощей
или фруктов)
поддон
панель передняя
полка-стекло
отделения свежести
I
II
III
полка-стекло
полка-стекло (нижняя)
упор задний
ерш
вкладыш для яиц
форма для льда винт

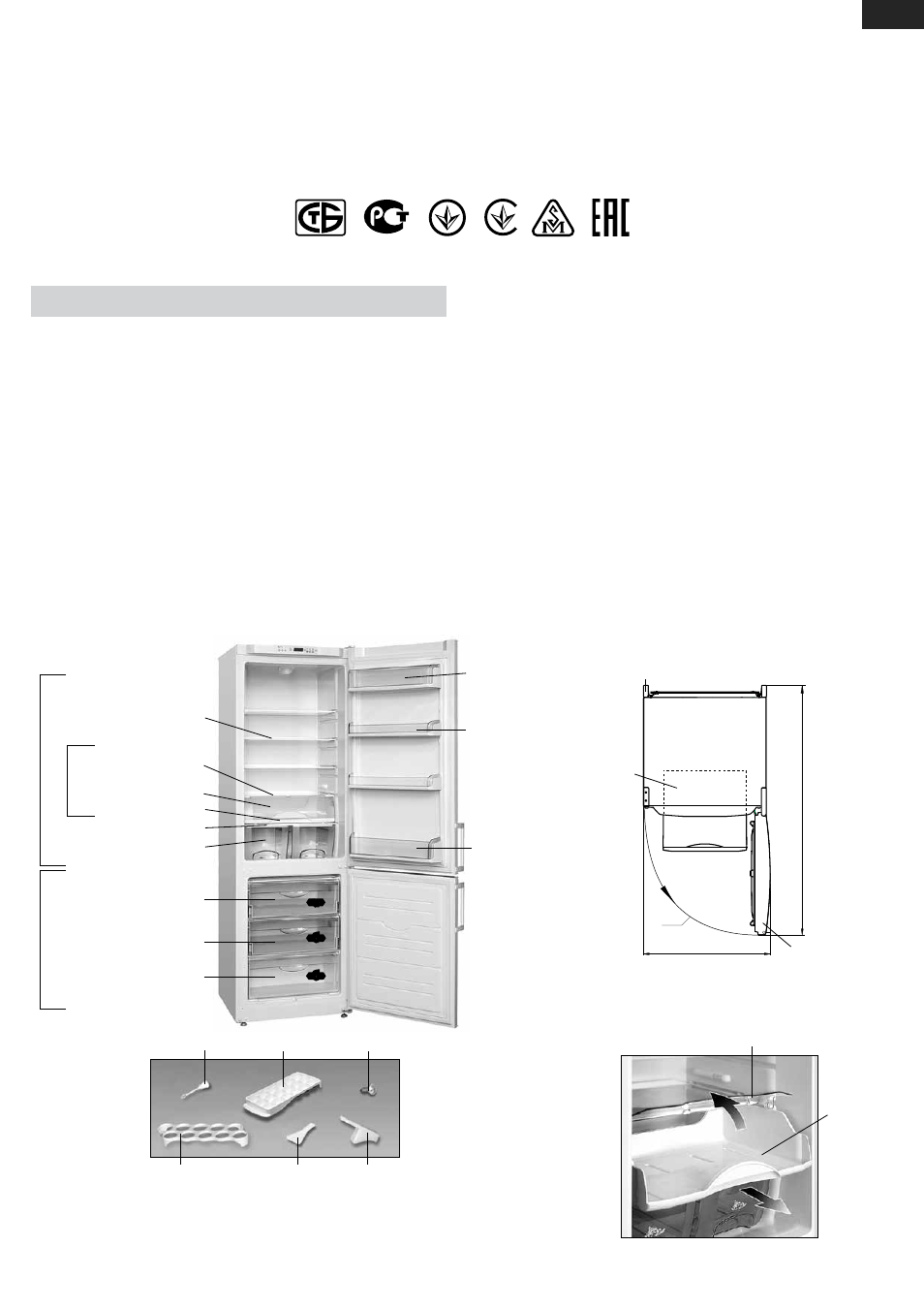

Рисунок 1 — Холодильник и комплектующие изделия
упор задний
корзина
90 0
615
1202
лопатка
«а»
«б»
«б»
РБ01 003 1003 001
