Приложение
ХОЛОДИЛЬНИКИ-МОРОЗИЛЬНИКИ
1 О Б Щ И Е С В Е Д Е Н И Я
1.1 Хо л о д и л ь н и к с о о т в е т с т в у е т С Т Б 1499 -20 0 4,
С ТБ IEC 62552-2009. В соответствии с СТБ IEC 62552-2009
термин «камера» заменен на термин «отделение». В связи с этим
данные термины употребляются в одинаковом значении: камера
(ХК и МК) в руководстве по эксплуатации, отделение (ХО и МО)
в приложении.
1.2 Холодильник в соответствии с рисунком 1 предназначен
для замораживания свежих продуктов, длительного хранения
замороженных продуктов и приготовления пищевого льда в
морозильном отделении (далее – МО); для охлаждения и крат-
ковременного хранения свежих продуктов, напитков, овощей и
фруктов в отделении для хранения свежих пищевых продуктов
(далее – ХО).
1.3 В холодильнике предусмотрен блок управления, который
позволяет устанавливать температуру в отделениях, отключать ХО
ХМ-4521-ХХХ-N
ХМ-4524-ХХХ-N
или холодильник, обеспечивает световую индикацию на дисплее,
управляет работой вентиляторов в отделениях.
1.4 Холодильник имеет следующие функции: «Суперохлажде-
ние ХО» ( ), «Отпуск» ( ), «Замораживание»( ), «Охлажде-
ние напитков»( ).
1.5 В холодильнике предусмотрена звуковая сигнализация при
открытой более 60 секунд двери ХО.
1.6 Холодильник оснащен автоматической системой оттаива-
ния без образования инея No Frost.
1.7 Холодильник должен эксплуатироваться в диапазоне тем-
ператур окружающей среды, который соответствует климатиче-
скому классу (см. таблицу 1). Климатический класс холодильни-
ка указан на его табличке.
1.8 Общее пространство, необходимое для эксплуатации хо-
лодильника, определяется габаритными размерами, указанными
на рисунке 2 в миллиметрах. Для беспрепятственного извлечения
комплектующих из холодильника необходимо открывать двери
отделений на угол не менее 90
0 .

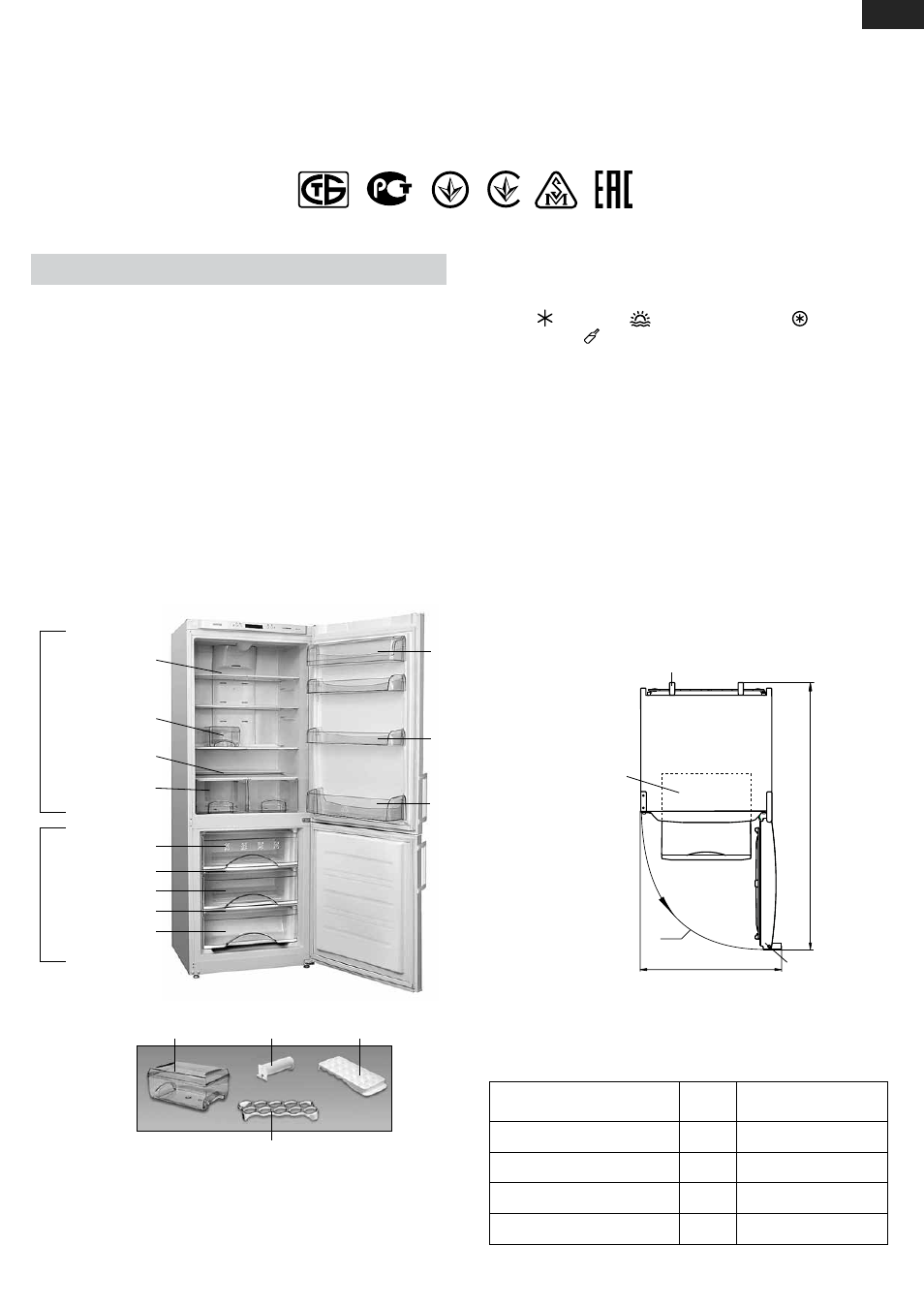

Рисунок 2 – Холодильник (вид сверху)
Рисунок 1 – Холодильник и комплектующие изделия
I – морозильное отделение (МО):
«а» – зона замораживания и хранения,
«б» – зона хранения;
II – отделение для хранения свежих пищевых продуктов (ХО)
корзина (нижняя)
корзина
сосуд (для овощей
или фруктов)
емкость
(с крышкой)
емкость
I
II
емкость (нижняя)
полка-стекло
вкладыш для яиц
форма для льда
полка-стекло МО
полка-стекло МО
упор задний
корзина
дверь МО
90 0
743
1309
полка-стекло
(нижняя)
корзина (верхняя)
бак с крышкой
(для мяса или
рыбы)
упор задний
бак с крышкой
(для мяса или рыбы)
Таблица 1 – Климатические классы
Класс Символ
Диапазон температур
окружающей среды, 0 С
Умеренный расширенный SN От 10 до 32
Умеренный N От 16 до 32
Субтропический ST От 16 до 38
Тропический T От 16 до 43
