Додаток
ХОЛОДИЛЬНИКИ-МОРОЗИЛЬНИКИ
1 З а га Л Ь Н І В І Д О М О С Т І
1.1 Холодильник відповідає СТБ 1499-2004, СТБ IEC 62552-2009.
Відповідно до СТБ IEC 62552-2009 термін «камера» замінений на
термін «відділення». У зв'язку з цим дані терміни вживаються в од-
наковому значенні: камера (ХК та МК) в керівництві з експлуатації,
відділення (ХВ і МВ) в додатку.
1.2 Холодильник відповідно до рисунка 1 призначений для
заморожування свіжих продуктів, тривалого зберігання заморо-
жених продуктів і приготування харчового льоду в морозильно-
му відділенні (далі — МВ); для охолодження та короткочасного
зберігання свіжих продуктів, напоїв, овочів і фруктів у відділенні
для зберігання свіжих харчових продуктів (далі — ХВ).
1.3 У холодильнику передбачено блок управління, який
дозволяє встановлювати температуру у відділеннях, відключати
ХВ або холодильник, забезпечує світлову індикацію на дисплеї,
управляє повітряними потоками у відділеннях. Блок управління
відображає температури у відділеннях та поточний час.
1.4 Холодильник має наступні функції: «Заморожування» ( ),
«Таймер» ( ), «Суперохолодження ХВ» ( ), «Відпустка» ( ),
«Захист від дітей» ( ).
1.5 У холодильнику передбачена звукова сигналізація при
відкритих більше 60 секунд дверей ХВ.
1.6 Холодильник оснащений автоматичною системою
відтавання без утворення інею No Frost.
1.7 Холодильник повинен експлуатуватися в діапазоні темпе-
ратур навколишнього середовища, який відповідає кліматичному
класу (див. таблицю 1). Кліматичний клас холодильника зазначе-
ний на його табличці.
1.8 Загальний простір, необхідний для експлуатації холодиль-
ника, визначається габаритними розмірами, зазначеними на ри-
сунку 2 у міліметрах. Для безперешкодного діставання комплек-
туючих із холодильника необхідно відкривати двері відділень на
кут не менше 90
0 .
Рисунок 2 — Холодильник (вигляд зверху)
корзина
упор задній
двері МК
I — морозильне відділення (МВ):
«а» - зона заморожування та зберігання;
«б» - зона зберігання;
II — відділення для зберігання свіжих харчових продуктів (ХВ)
ємність
(з кришкою)
ємність
ємність (нижня)
корзина (нижня)
корзина
корзина (верхня)
посудина (для
овочів або фруктів)
I
II
полиця-скло
полиця-скло
(нижня)
упор задній
вкладиш для яєць
форма для льоду

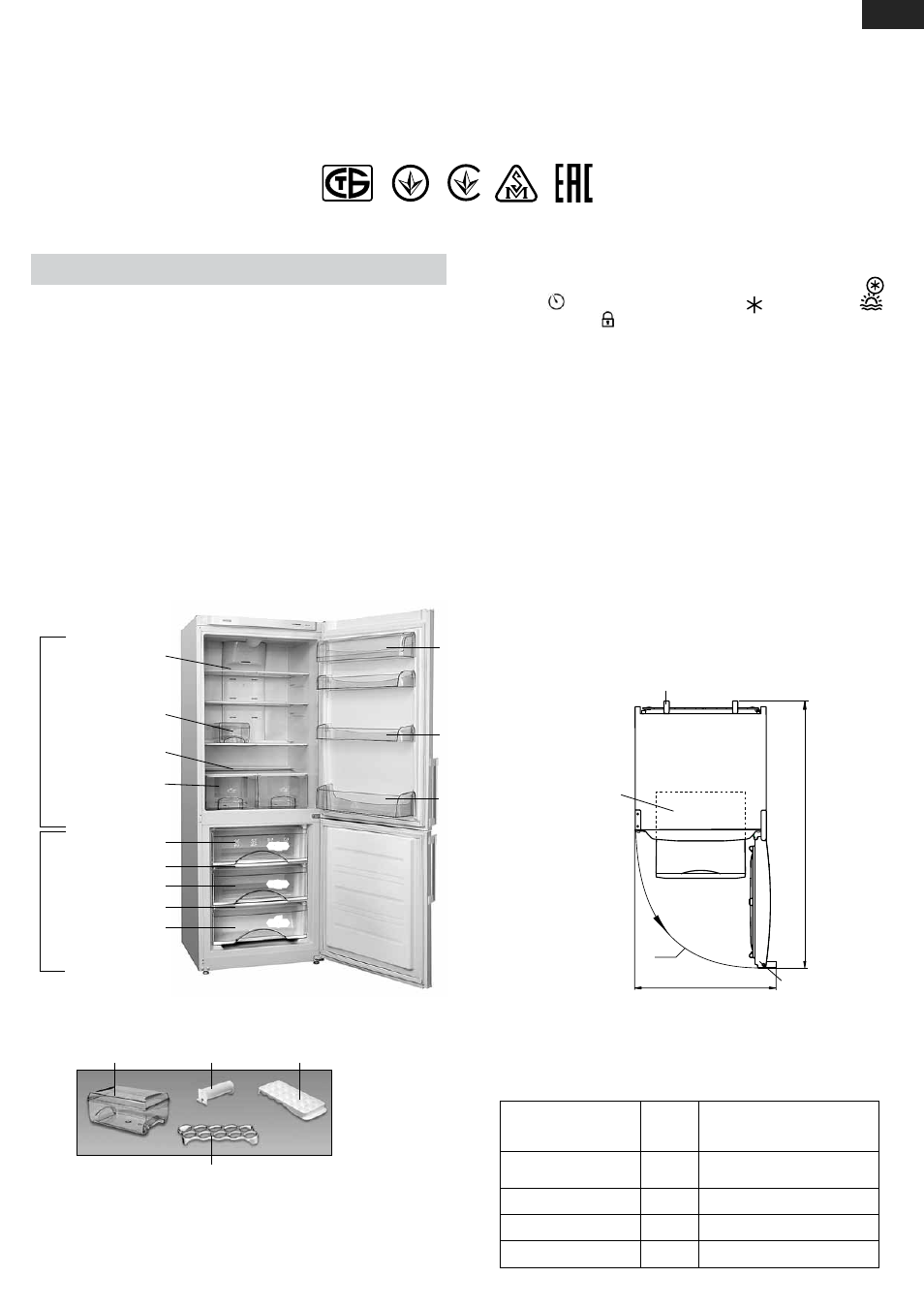

Рисунок 1 — Холодильник та комплектуючі вироби
90 0
742
1314
полиця-скло МВ
полиця-скло МВ
бак з кришкою (для
м’яса або риби)
бак з кришкою (для
м’яса або риби)
ХМ-4521-ХХХ-ND
ХМ-4524-ХХХ-ND
«а»
«б»
«а»
Таблиця 1 — Кліматичні класи
Клас Символ
Діапазон температур
навколишнього
середовища, 0 С
Помірний
розширений
SN від 10 до 32
Помірний N від 16 до 32
Субтропічний ST від 16 до 38
Тропічний T від 16 до 43
