Инструкция по эксплуатации Retsch AS 200 jet
Страница 29
Pos : 9. 32 /0020 Übersc hrift en/1. 1 Ü berschrif ten/ 1. 1 Ü bers chrift en BDA/ 11 Symbole in der Dis playeinheit @ 1\ mod_1249991350589_6.doc x @ 13768 @ 2 @ 1
5.11
Символы на дисплее
Pos : 9. 33 /0005 RET SCH Bedi enungs anleit ung en Kapi tels ammlungen/ AS200J et /0007 AS200Jet Bedienung/ AS200J et M odul Grafi kdis play M enü neu @ 7\ mod_1386159686424_6.doc x @ 53359 @ @ 1

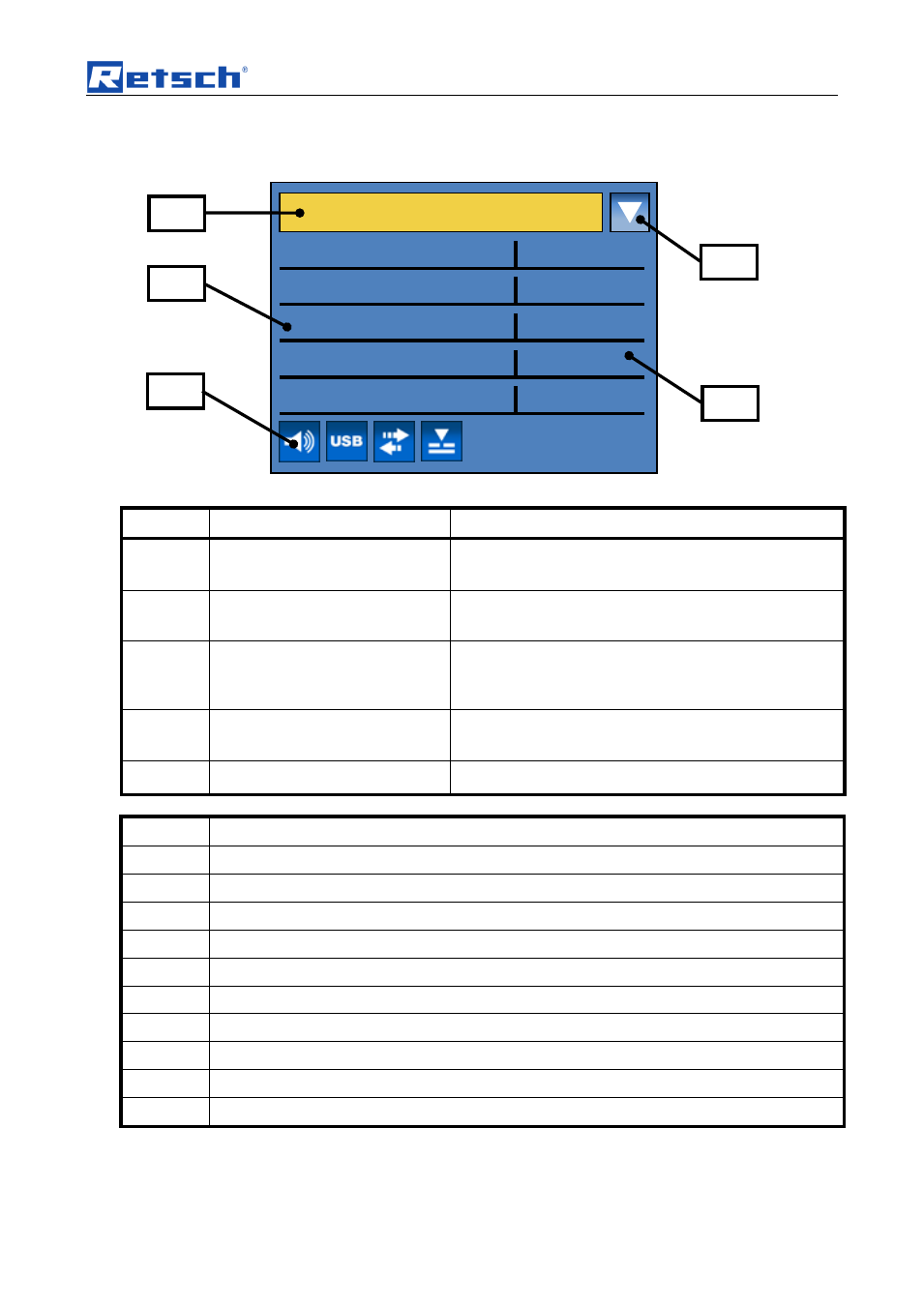

Рис. 1: Вид меню на дисплее
Элемент
Описание
Функция
Меню навигации
Выбор ручного режима, программы и базовых
настроек
Наименование параметров
рассева
Индикация и настройка параметров рассева
Иконки для функций прибора
Индикация функциональных состояний: звуковой
сигнал, интерфейс, Open Mesh и автоматический
регулятор силы всасывания
Иконка для направления
прокручивания
Показывает возможные направления
прокручивания
Параметры рассева
Индикация параметров
Pos : 9. 34 /0005 RET SCH Bedi enungs anleit ung en Kapi tels ammlungen/ AS200J et /0007 AS200Jet Bedienung/ AS200J et M odul Symbol e i n der Dis pl ayei nheit neu @ 1\ mod_1239194092534_6. doc x @ 8097 @ @ 1
Включена функция Open Mesh (см. главу Open Mesh)
Функция Open Mesh выключена
Подключен автоматический регулятор силы всасывания
Нет автоматического регулятора всасывания
Предупреждающий сигнал Вкл
Предупреждающий сигнал Выкл
Интерфейс RS232 активен
Интерфейс USB активен
Можно выполнить прокручивание вверх или вниз
Можно выполнить прокручивание только вверх
Можно выполнить прокручивание только вниз
Pos : 9. 35 /0005 RET SCH/ 0005 R ETSCH Bedi enungsa nlei tungen Kapit elsamml ung en/------- Seitenumbr uch ----------- @ 0\ mod_1222344373758_0.doc x @ 2385 @ 22 @ 1
РУЧНОЙ РЕЖИМ
ФИЛЬТР. ВРЕМЯ
ЧИСЛО ОБОР.
ПОНИЖ. ДАВЛЕНИЕ
OPEN MESCH
СОХРАНИТЬ ПАРАМЕТРЫ
00:10 мм:сс
05 об/мин
0000 Па
ON
C4
C1
C5
C2
C3
