Инструкция по эксплуатации Retsch ZM 200
Страница 24
24
Распределитель DR 100 со штативом
Распределитель типа DR 100 позволяет равномерную загрузку
через загрузочную горловину устройства ZM 200 больших объемов
материала с размером гранул < 8мм.
Распределение
материала
загрузки
пропорционально
регулируется с помощью кабеля интерфейса в зависимости от
нагрузки мотора устройства ZM 200. Это дает возможность не
перегружать мотор. Ручное регулирование больше не требуется.
Как для устройства ZM 200, так и для распределителя DR 100
требуется сетевая розетка с одинаковым положением фазы для
подачи тока соответствующего напряжения и частоты (см.
таблички технических данных на устройствах). Наилучшим
вариантом является подключение обоих устройств к контактному
сетевому гнезду с несколькими выводами. Подключать какое-либо
другое устройство к этому гнезду не рекомендуется.

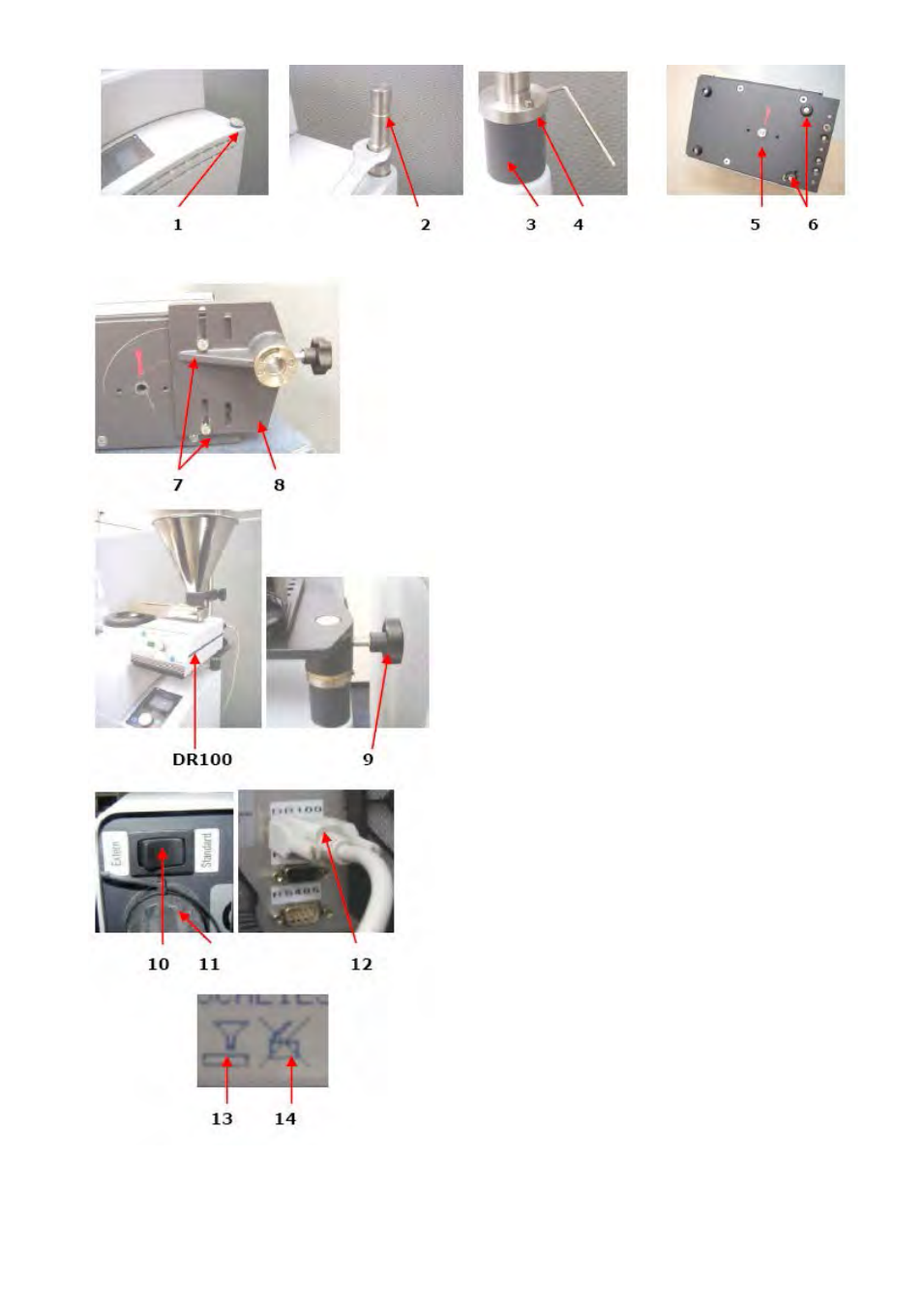

Методика сборки
•
Приложить фигурную отвертку к шипу в
кожухе и извлечь пластиковую заглушку
1
•
Установить вертикально стержень 2 штатива,
закрутить и затянуть гаечным ключом х19
•
Накрутить втулку 3 и диск 4 и затянуть
ключом Инбас размером 2,5; шпилька в диске
должна находиться с правой стороны
•
Удалить запирающее устройство 5 для
транспортировки снизу распределителя DR
100 (стрелка)
•
Выкрутить 2 задние резиновые ножки 6 на
распределителе DR 100
•
Прикрутить держатель 8 к DR 100 винтами и шайбами 7,
используя сверленные отверстия сзади, откуда были удалены
резиновые ножки, и продольные отверстия в держателе 8.
Точное позиционирование производится в конце.
•
Установить распределитель DR 100 с
держателем на штатив ZM 200
•
Совместить канал DR 100 с загрузочной
воронкой ZM 200
•
Затянуть винт 9
•
Повернуть переключатель 10 на DR 100 в
положение
“external”
•
Подключить DR 100 в позиции 11 и ZM 200 в
позиции 12 с помощью соединительного
кабеля
Относительно дальнейшей эксплуатации распределителя DR 100,
смотри инструкции по его эксплуатации.
•
Включить DR 100 и ZM 200. Слева на дисплее
ZM 200 появится пиктограмма 13.
Распределитель DR 100 распознается
автоматически и открывающий механизм
крышки кожуха отключается, о чем
свидетельствует отображение пиктограммы
14. Этим предотвращается удар крышки
кожуха по распределителю DR 100. Перед
открытием крышки кожуха сдвинуть DR 100 в
сторону.
Для того, чтобы сдвинуть в сторону DR 100, необходимо ослабить
винт 9; после этого появляется свободный доступ к загрузочной
воронке и крышке ZM 200.
