Управление прибором
26
•
Воспользуйтесь шибером для того, чтобы протолкнуть пробу в
размольную камеру.
УКАЗАНИЕ
•
Наполняйте воронку лишь небольшим количеством материала пробы.
В противном случае может произойти блокировка ротора или
переполнение размольной камеры.
5.14
Монтаж циклона

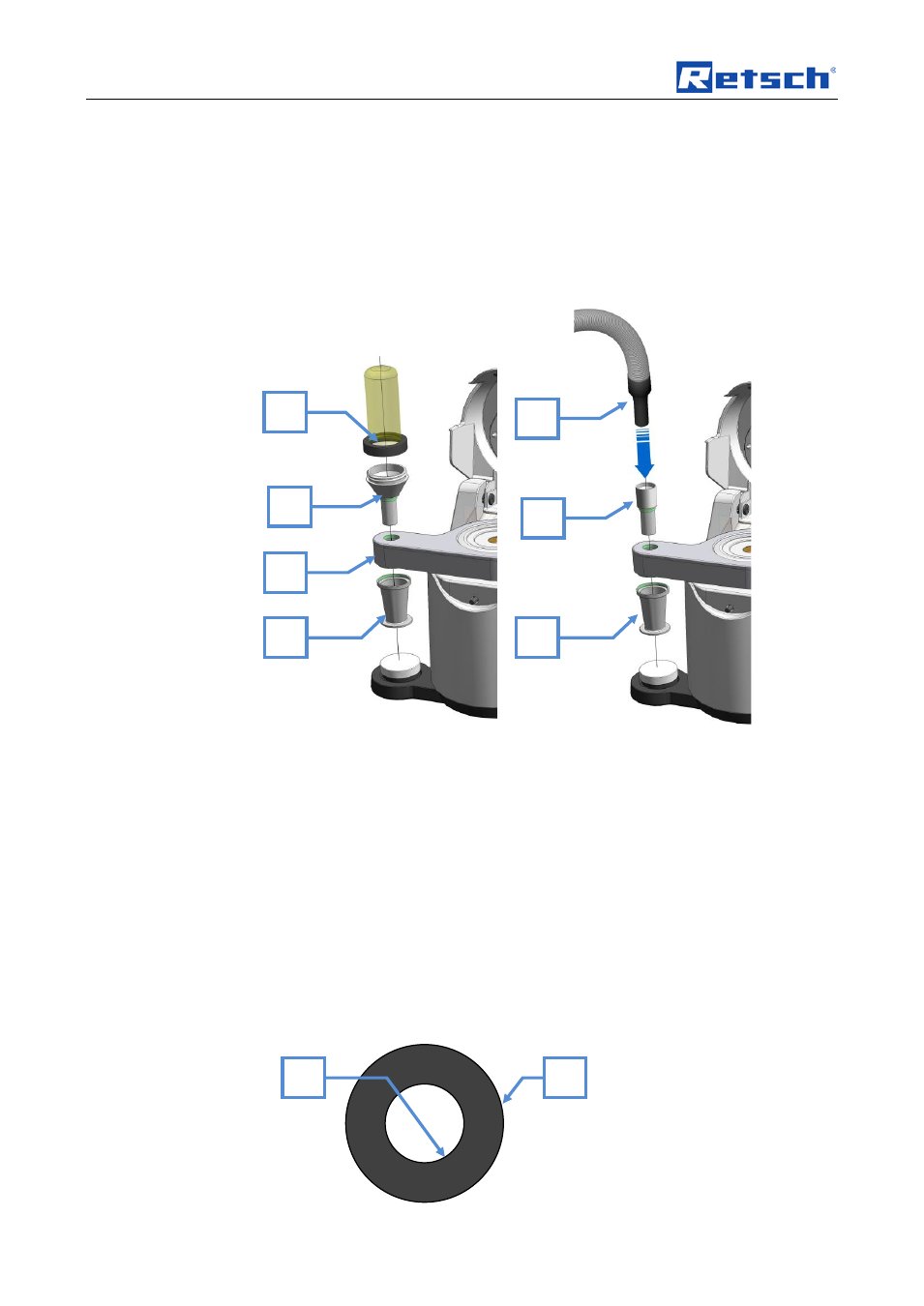

Рис. 17: Монтаж циклона с фильтровальным мешком / вытяжкой
5.14.1
Монтаж циклона с фильтровальным мешком
•
Вкрутите воронку (E) снизу в кассету циклона (C).
•
Вкрутите погружную трубку (B) сверху в кассету циклона (C).
•
Накрутите фильтровальный мешок (A) на воронку (B).
5.14.2
Монтаж циклона с вытяжкой
•
Вкрутите воронку (E) снизу в кассету циклона (C).
•
Установите погружную трубку (AS) сверху в кассету циклона (C).
•
Вставьте вытяжку (SA) в погружную трубку (AS).
Внутренний диаметр погружной трубки (AS): 31,2 мм [di]
Внешний диаметр погружной трубки (AS): 36 мм [Da]
А
B
E
C
AS
SA
E
Da
di
