5.6
Установка фильтра и приемной емкости
Фильтрующий блок служит в качестве выпуска для воздушного потока,
образуемого роторами.

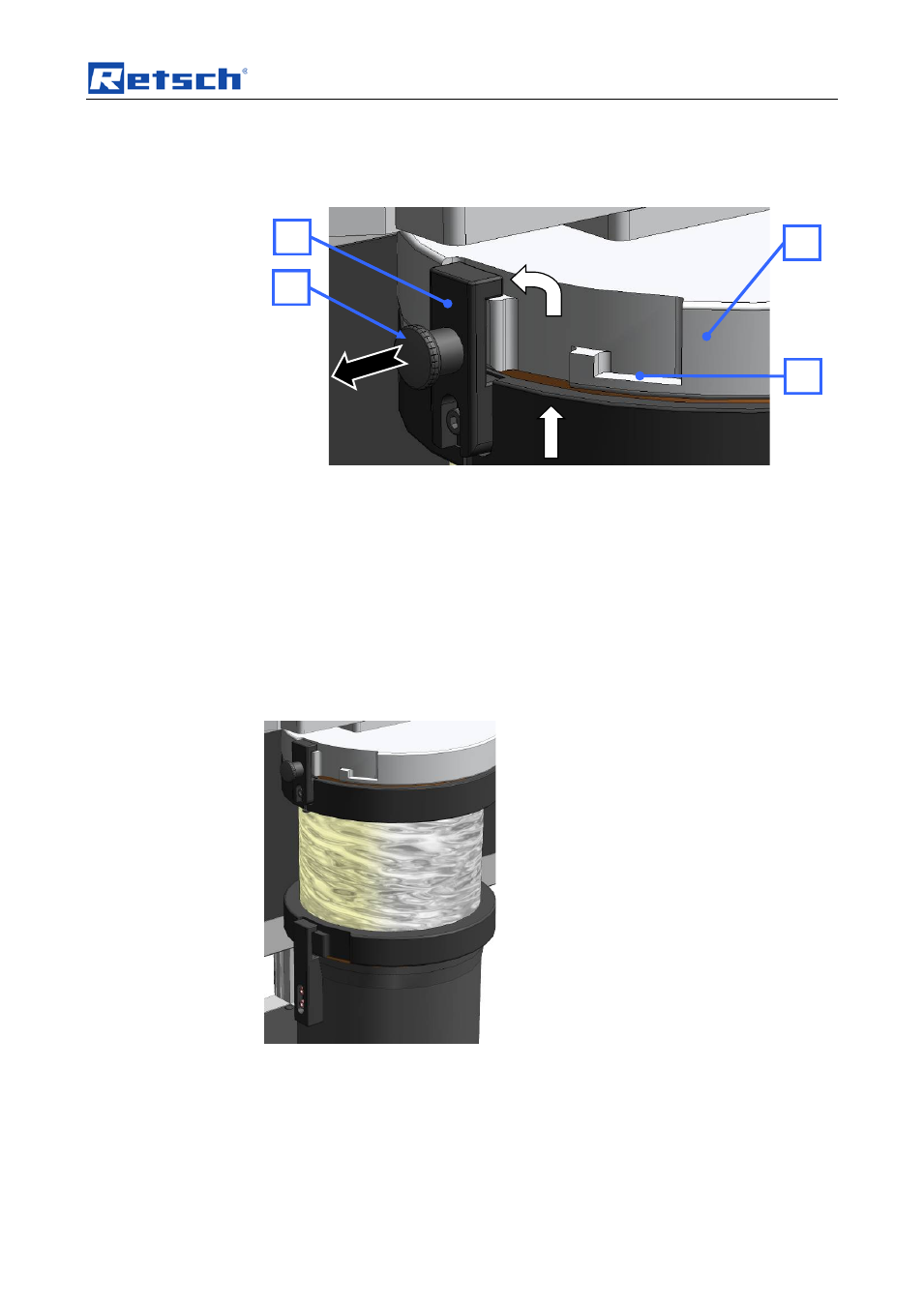

Рис. 20: Установка и снятие фильтрующего блока
•
Введите байонетный затвор (BV) фильтрующего блока (J) в выпускной
фланец (AV), как показано на изображении.
•
Проверните фильтрующий блок по часовой стрелке, до защелкивания
байонетного затвора.
•
Для снятия фильтрующего блока вытяните фиксаторный палец (RB),
разблокировав таким образом байонетный затвор (BV).
В качестве альтернативного варианта приемную емкость можно подвести
прямо к выпускному фланцу. В положении фиксации (BV) выхода для
воздушного потока не будет.
В положении фиксации (LS) между выпускным фланцем и приемной
емкостью останется зазор, через который будет выходить воздух.
Рис. 21: Приемная емкость и фильтрующий блок
BV
RB
AV
LS
