Регулирующие элементы и их функции

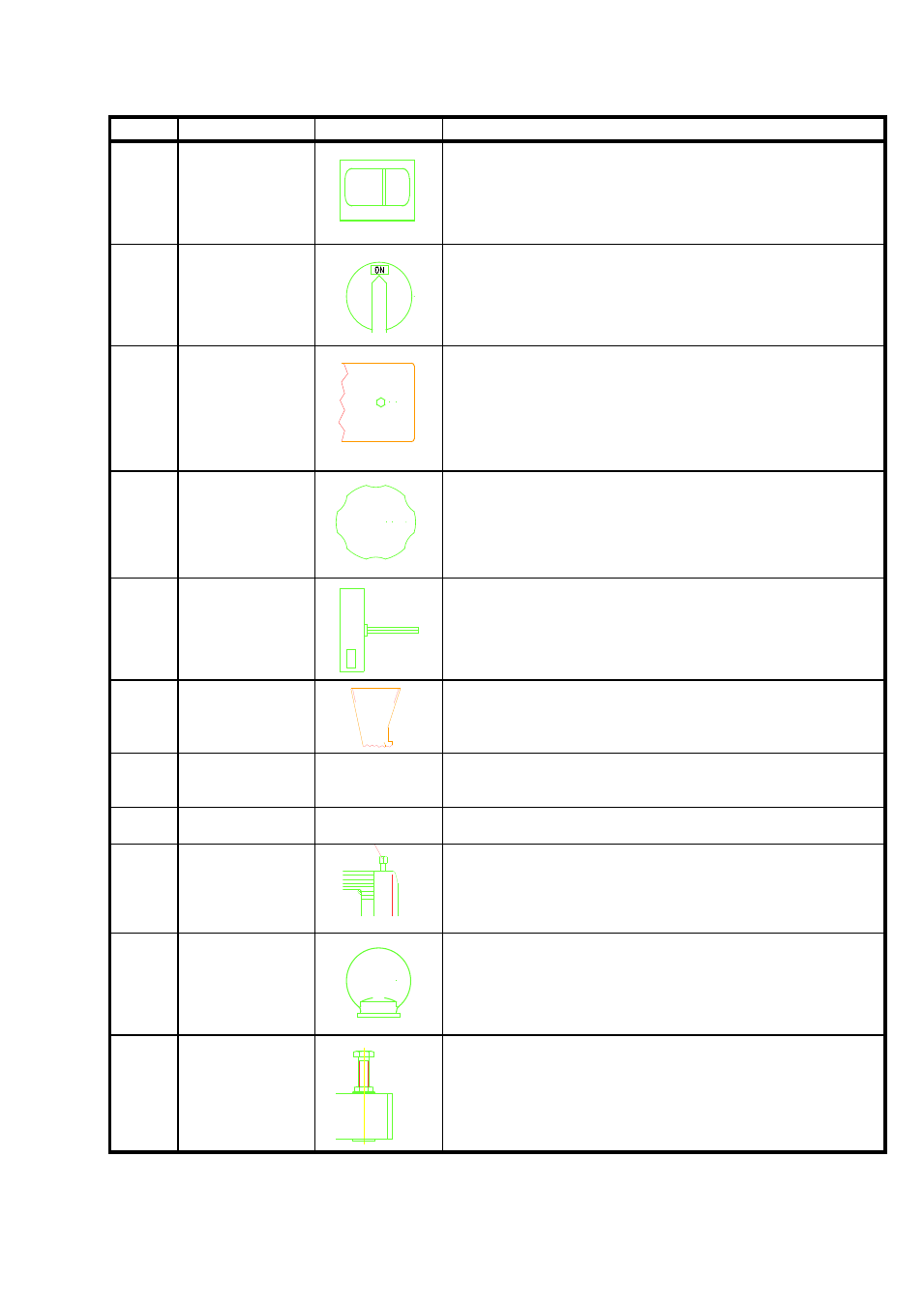

Обзор Рис. 4
Пункт
Элемент
Обозначение
Функция
A
Переключатель с
кнопкой
ВКЛ/ВЫКЛ
0 I
Отключает и включает питание SK 100 от электросети.
Нажатие I = SK 100 включен
Нажатие 0 = SK 100 выключен
A1
Сетевой
переключатель с
кнопкой
Отключает и включает питание SK 100 от электросети.
ON = SK
100 включен
OFF = SK
100 выключен
Б
Болт с
цилиндрической
головкой для
герметизации
дверцы только в
модели SK 100
standard
Открывает и закрывает дверцу SK 100 standard, усиливает
изоляцию дверцы
По часовой стрелке = дверь закрывается
Против часовой стрелки = дверь открывается
Необходимо приспособление = гаечный ключ C
Б1
Маховичок для
герметизации
двери только в
модели
SK 100 comfort
Открывает и закрывает дверцу SK 100 comfort, усиливает
изоляцию дверцы
Нажатие и поворот по часовой стрелке = дверь
закрывается
Нажатие и поворот против часовой стрелки = дверь
открывается
В
Ключ для
уплотнения
двери
Б, только
в модели SK 100
standard
Предназначен для открытия и закрытия уплотнения двери
с помощью болта с цилиндрической головкой в модели SK
100 standard
Г
Загрузочная
воронка у
дверцы
Принимает материал, максимальный размер зерен
которого 20 мм; не предназначен для хранения материала;
препятствует выпадению материала.
Д
Фильтровальный
рукав
o.
Рис.
Препятствует увеличению давления воздуха, вызванного
вращением крестовых молотков, и, таким образом,
ускоряет пропускную способность.
Е
Приемный сосуд
5
л
o.
Рис.
Принимает размельченный материал.
Ж
Рукоятка отпуска
тормоза
двигателя только
для модели SK
100 comfort
При нажатии в обратном направлении вы можете
освободить тормоз двигателя и, таким образом, вручную
поворачивать крестовой молоток, чтобы осуществить его
очистку.
З
Транспортирово
чный болт
Предупреждает
повреждение
механических
и
электрических компонентов во время транспортировки.
И
Регулировочные
болты на
опорной раме
Позволяет выровнять опорную раму на неровной
поверхности.
При откручивании открываются отверстия, с помощью
которых опорную раму можно прикрепить к полу, Ш10 мм.
