Retsch PM 200 - Инструкция (Страница 14)

08.03.2004

Retsch GmbH & Co. КГ
14
Doc.Nr. D 98.540/640.9999

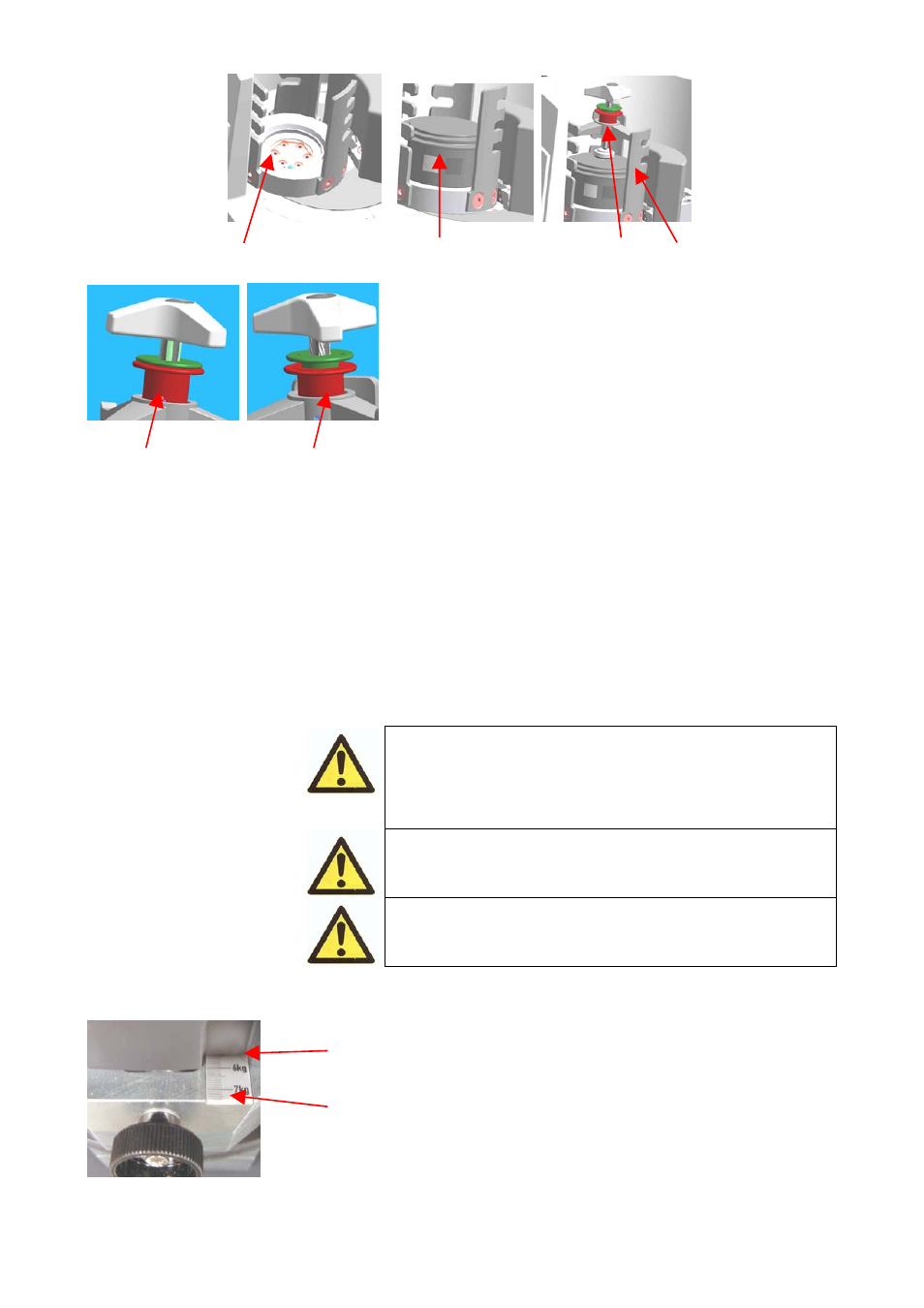

Вставка и зажим размольных стаканов в PM100
1 2 3 4
5 Ввех = свободно 5 Вниз = зажато
• Очистите опорный диск размольного стакана при
помощи стопорного штифта кручению 1
• Поверните наклейку размольного стакана 2 на ту же
сторону, что и стопорный штифт кручению, здесь
находится рассверленное отверстие размольного
стакана.
• Вставьте размольный стакан в зажимное устройство
Обратите внимание на торсионный замок в 250 и 500 мл
размольных стаканах. Рассверленное отверстие в
основании размольного стакана, в которое должен зайти
стопорный штифт кручению, находится с маркированной
стороны.
• Вставьте зажимное приспособление 3 в фиксирующие
скобы 4
• Оттяните красную втулку 5 вверх и зажмите
размольный стакан поворотом верхней ручки направо
• Дайте красной втулке 5 опуститься вниз со щелчком,
при необходимости, затяните заново верхнюю ручку
• После этого верхняя ручка не должна поворачиваться
Если красная зажимная втулка при отпускании вниз не
щелкнула, необходимо снова подтянуть верхнюю ручку.
Красная зажимная втулка, которая находится теперь в
состоянии блокировки, предохраняет винтовой шпиндель
от разбалтывания.
Используйте размольные стаканы только типа "C".
Вместе со специальным зажимом они являются безопасным
компонентом.
Работа со старыми или не оригинальными
размольными стаканами на PM100 может привести к
опасному непредсказуемому риску.
Никогда не оставляйте шпиндель 3 лежать свободно в
зажиме размольного стакана без закрепления размольного
стакана.
Риск выброса!
Убедитесь, что красная втулка после закрепления стакана
щелкнула. В противном случае, размольный стакан не
полностью зажат.
Риск выброса!
Балансировка – необходима только для PM100
K
S
Чтобы мельница работала плавно, необходимо
сбалансировать PM100 после вставки и зажима
размольного стакана.
• Взвесьте размольный стакан вместе с крышкой,
шарами и измельчаемым материалом
• Перемещайте балансировочный вес при помощи
кнопки, пока метка K на шкале S не покажет
измеренный вес.
