PHANTOM V7WA на Volvo S60 / XC60 /V60 - Инструкция (Страница 17)

Installa'on
instruc'ons,
accessories
XC60
2014

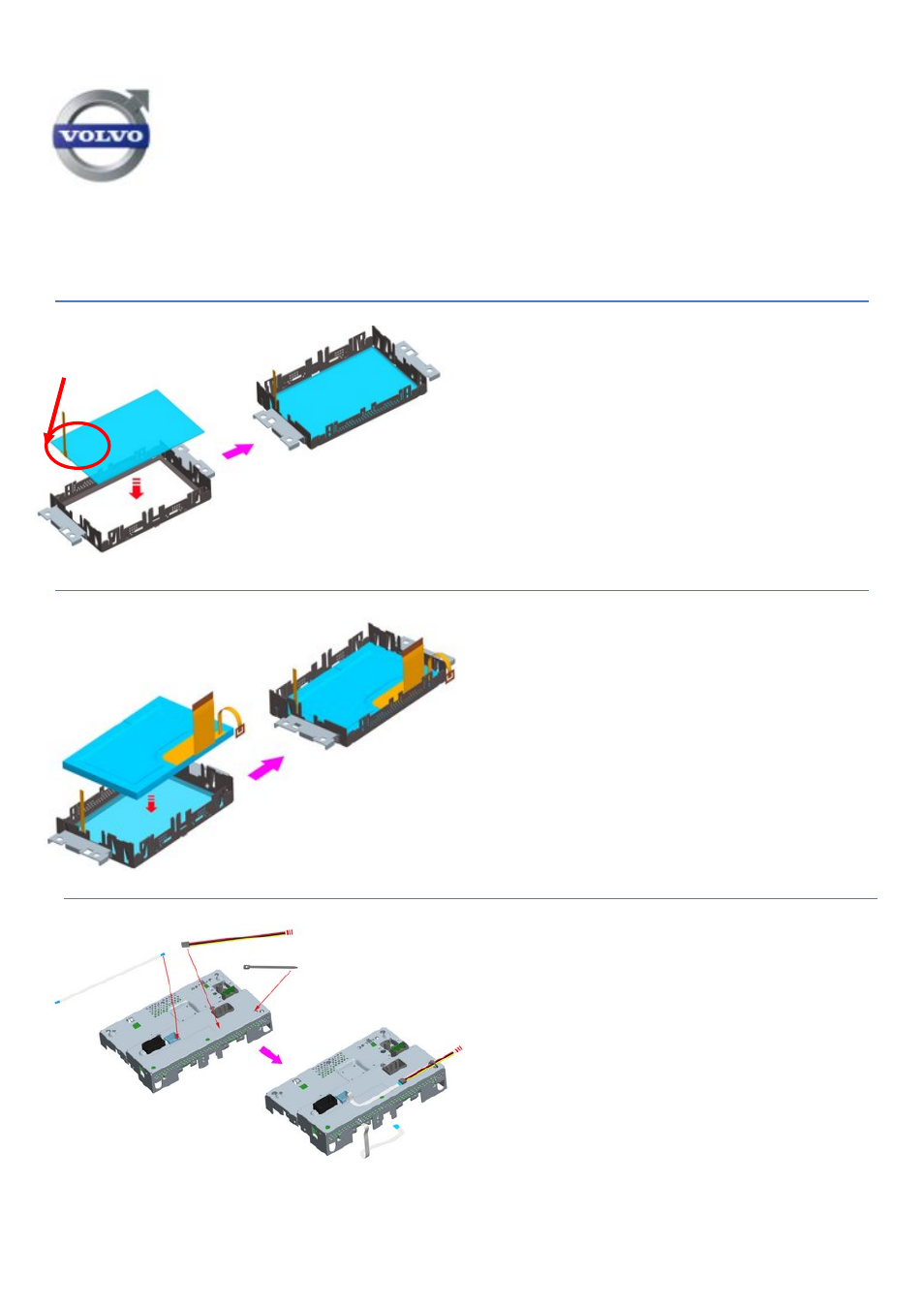

Возьмите сенсорное стекло, снимите
предохраняющую пленку с обеих
сторон и установите в переднюю рамку
как показано на рисунке.
Осторожно работайте со стеклом, не
оставляйте пятен.
Не трогайте пальцами контактную поверхость
шлейфа.
Правильная позиция
шлейфа сенсорного
стекла
Осторожно обращайтесь с сенсорным стеклом
Вставьте LCD панель ICM в
переднюю рамку в соответствии с
рисунком. Перед этим убедитесь в
отсутствии пятен на панеле.
Не трогайте пальцами контактную
поверхость шлейфа.
Не царапайте и не гните шлеф во
избежание повреждения ICM панели
Соедините 4pin шлеф с тачскрин
контроллером и вытащите кабель
контроллера наружу через отверстие
LVDS
разъема
Не царапайте и не гните шлеф
