Инструкция по эксплуатации PHANTOM NAVIGATION BOX 900 Volvo S60 / XC60 /V60
Страница 4
Advertising
Volvo
S60/V70/XC70/S80/XC90
Подключение кабелей

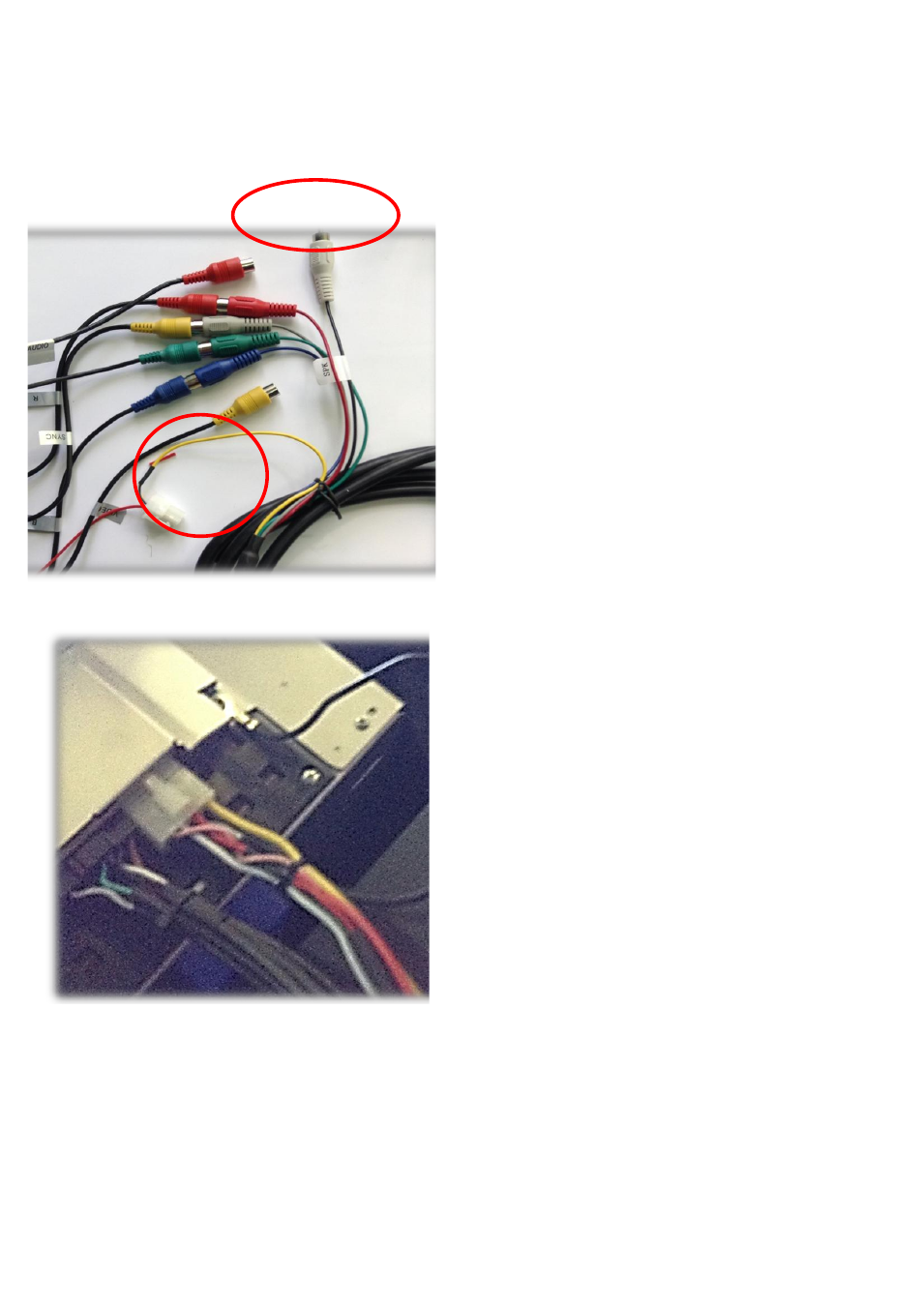

Подключите Видео кабель и Кабель
подключения к NavigationBox
Red
Green
Blue
Sync
GPS-COM–красный провод (Видео кабель) должен
быть соединен с желтым проводом (Кабель
подключения к NavigationBox) с удалением
коннектора.
Внимание:
при отсутствии красного провода GPS-COM,
использовать белый провод TSXM
при использовании вывода звука через
штатный AUX, GPS-AUDIO и SPK – не
подключать.
Подключите Кабель питания и Видео
кабель с моторизированным
монитором
