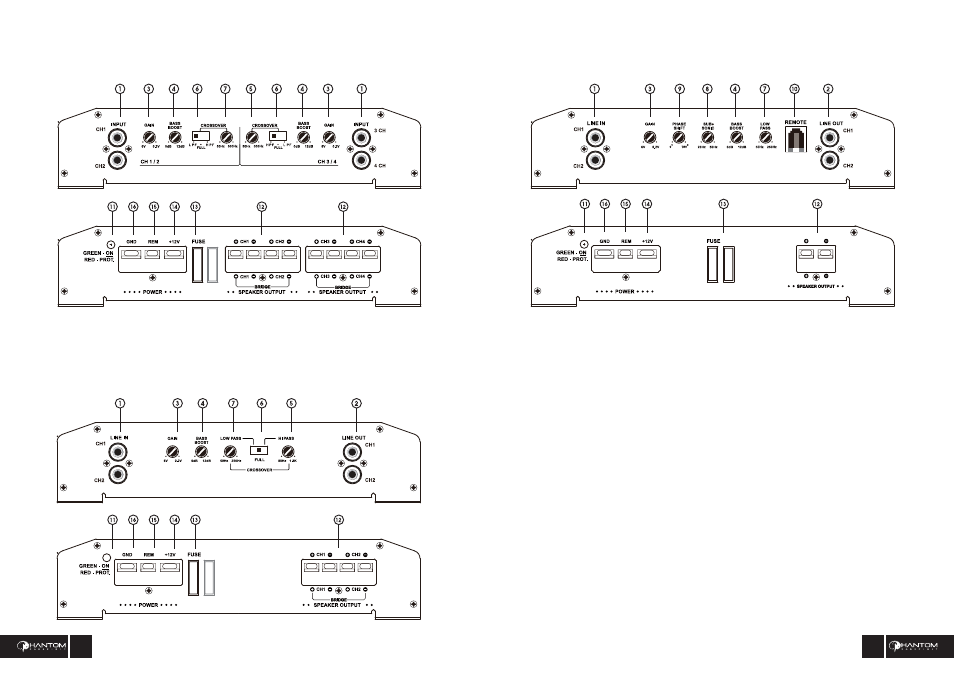

Назначение разъёмов и органов настройки
4-канального усилителя
Назначение разъёмов и органов настройки
2-канального усилителя
Назначение разъёмов и органов настройки
1-канального усилителя
1. RCA входы низкого уровня LINE INPUT (L-левый,R-правый).
Позволяют подключить усилитель к низкоуровневым RCA-выходам
головного устройства.
2. RCA выходы низкого уровня LINE OUT (L-левый,R- правый). Выходы
входного сигнала низкого уровня, обработанного усилителем.
3. Регулятор уровня входного сигнала GAIN. Позволяет осуществлять
регулировку и согласовать диапазон входного сигнала c головного
устройства.
4. Усилитель
басов
BASS BOOST. Регулировка усиления басов от 0 до
12дБ на частоте 45Гц.
5. Регулятор (фильтр) полосы пропускания высоких частот (ФВЧ) HI
PASS. Позволяет отрегулировать полосу пропускания высоких
частот.
6. Переключатель режима работы кроссовера.
A) LPF: позволяет регулировать частоту среза низких частот;
B) FULL: позволяет отключить кроссовер – широкополосный
режим пропускания частот;
С) HPF: позволяет регулировать частоту среза высоких частот.
