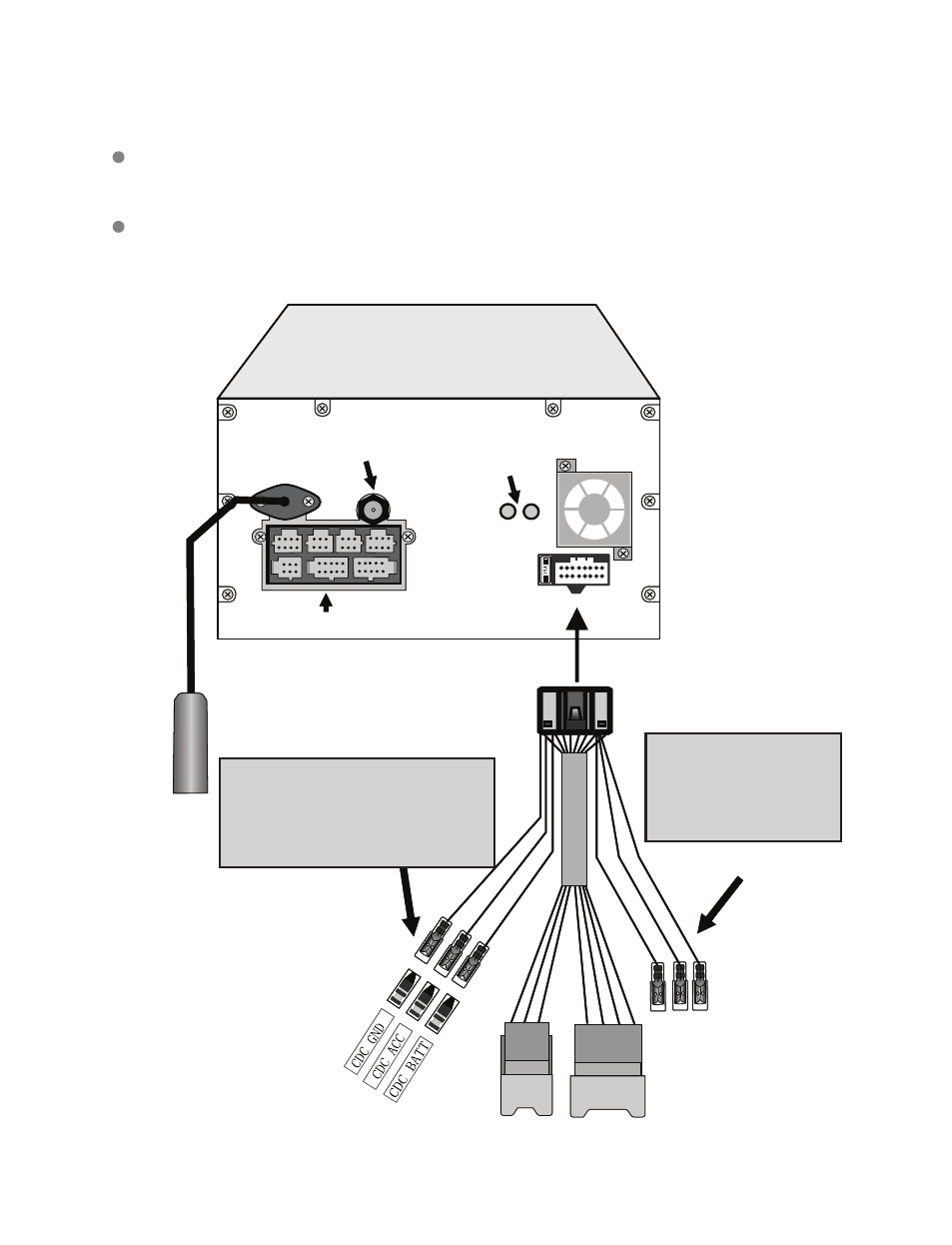

Схема подключения
Для правильного функционирования системы будьте внимательны, подключите
провода согласно схеме подключения.
Для предотвращения короткого замыкания, изолируйте аудио и видео контакты,
когда они не используются.
5
Головное устройство
Разъем GPS антенны
ТВ - антенна
TV - ANT
GPS - ANT
Многофункциональный интерфейс
Радиоантенна
Подключите к колодке питания автомобиля
Желтый : CDC BATT (аккумулятор)
Красный : CDC ACC (не подключен)
Черный : CDC GND (масса)
Синий : BACK
Сине-белый : BREAK
Сине-черный : ANT-C
