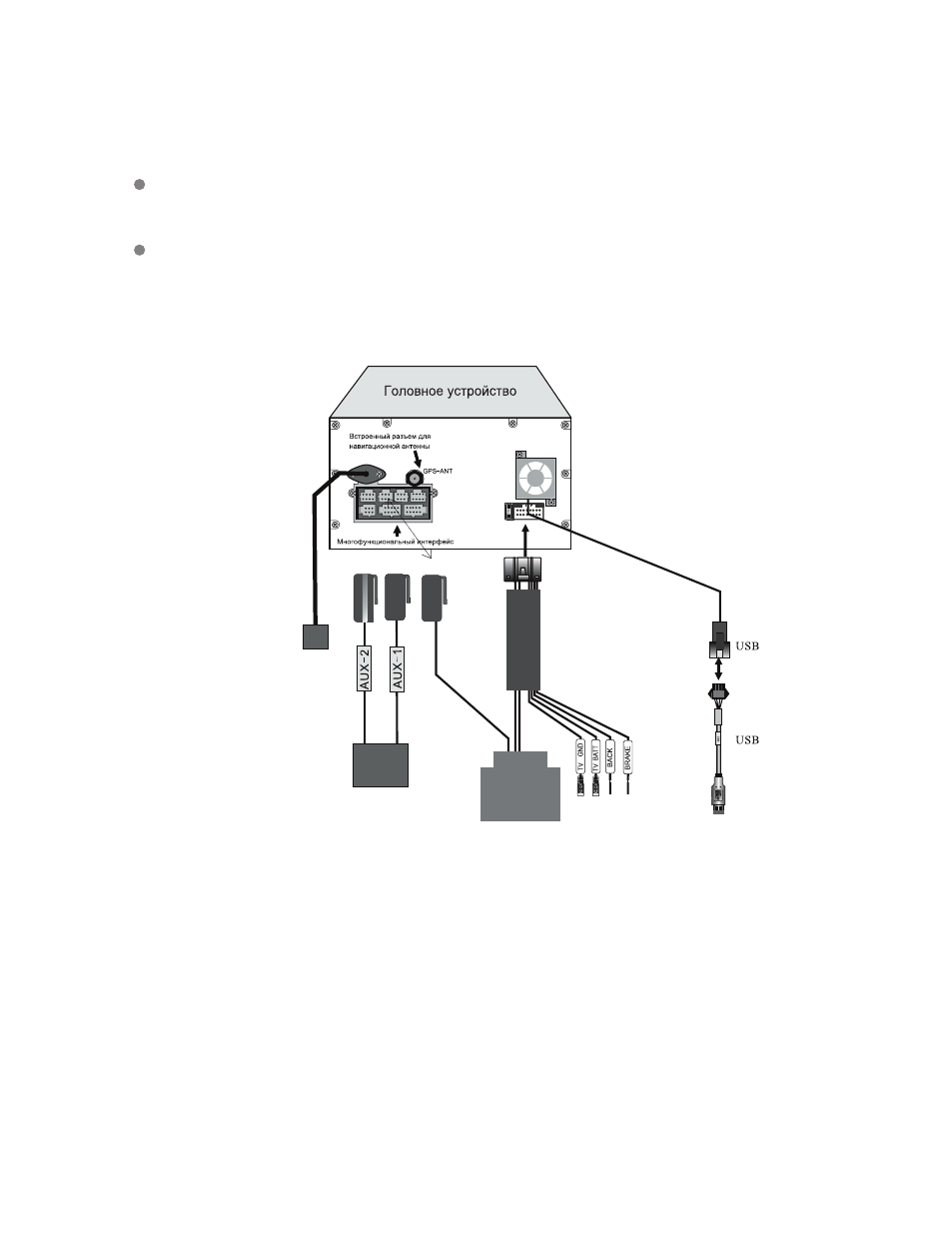

Схема подключения
Для правильного функционирования системы будьте внимательны, подключите
провода согласно схеме подключения.
Для предотвращения короткого замыкания, изолируйте аудио и видео контакты,
когда они не используются.
5
Подключите к штатному
радио раъему автомобиля
Кабель AUX1 является основным
перед кабелем AUX2.
Не подключайте кабель AUX2,
если уже подключен кабель AUX1.
Если подключен iPod кабель, то
подключайте кабель AUX2
Подключите
к штатной
AUX колодке
автомобиля
Подключите
к штатной
колодке питания
автомобиля
порт
кабель
Черный - GND
Ж
елтый - BA
T
+12B
Сине-б
ел
ый - р
учник -12 В
Синий - задняя пере
да
ча +12 В
Антена радио
