Установка AHX800 на раму MTS Criterion
Экстензометр для измерения значительного удлинения AHX800
Установка
11
Установка AHX800 на раму MTS Criterion
1. Установка нижней испытательной зоны
A. Кронштейны могут различаться от модели к модели, но их базовая
форма приведена выше.
B. Выровняйте круглую ось и подвесную шпильку на кронштейне с
центральным отверстием и средним отверстием в нижней
пластине экстензометра.
C. Закрепите экстензометр на кронштейне и подгоните детали друг к
другу.
D. Поверните экстензометр, отрегулируйте угол крепления
экстензометра на каркасе.
E.
Вставьте шпильку, пружину сжатия и внутренний шестигранник,
чтобы заблокировать кронштейн и экстензометр.

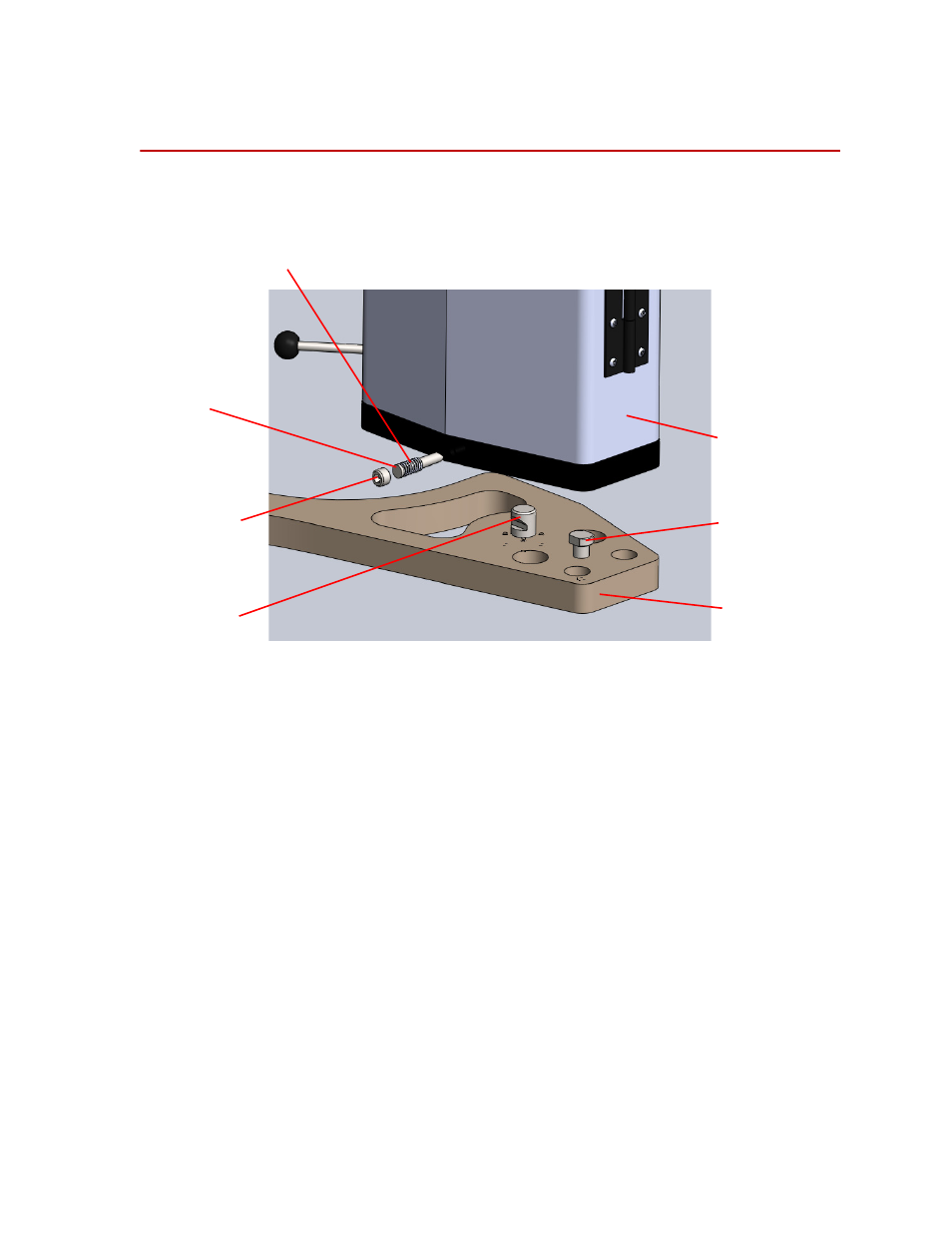

Диаграмма узла нижней испытательной зоны
Круглая ось
Внутренний
шестигранник
Винт
Шпилька
Пружина сжатия
Кронштейн
Подвесная
шпилька
Экстензометр
