MTS Fundamental™ Захватные устройства для
18
Установка
Откройте захватные устройства машины для испытаний. Убедитесь, что все
маленькие поршни захватных устройств полностью извлекаются.
Демонтируйте имеющиеся клиновые поверхности с захватных устройств и
очистите пазы.
F-JLL605A1
F-JLL605A2
F-JLL106A1
F-JLL106A2
Установите верхний узел по схеме, изображённой на рисунке 5.

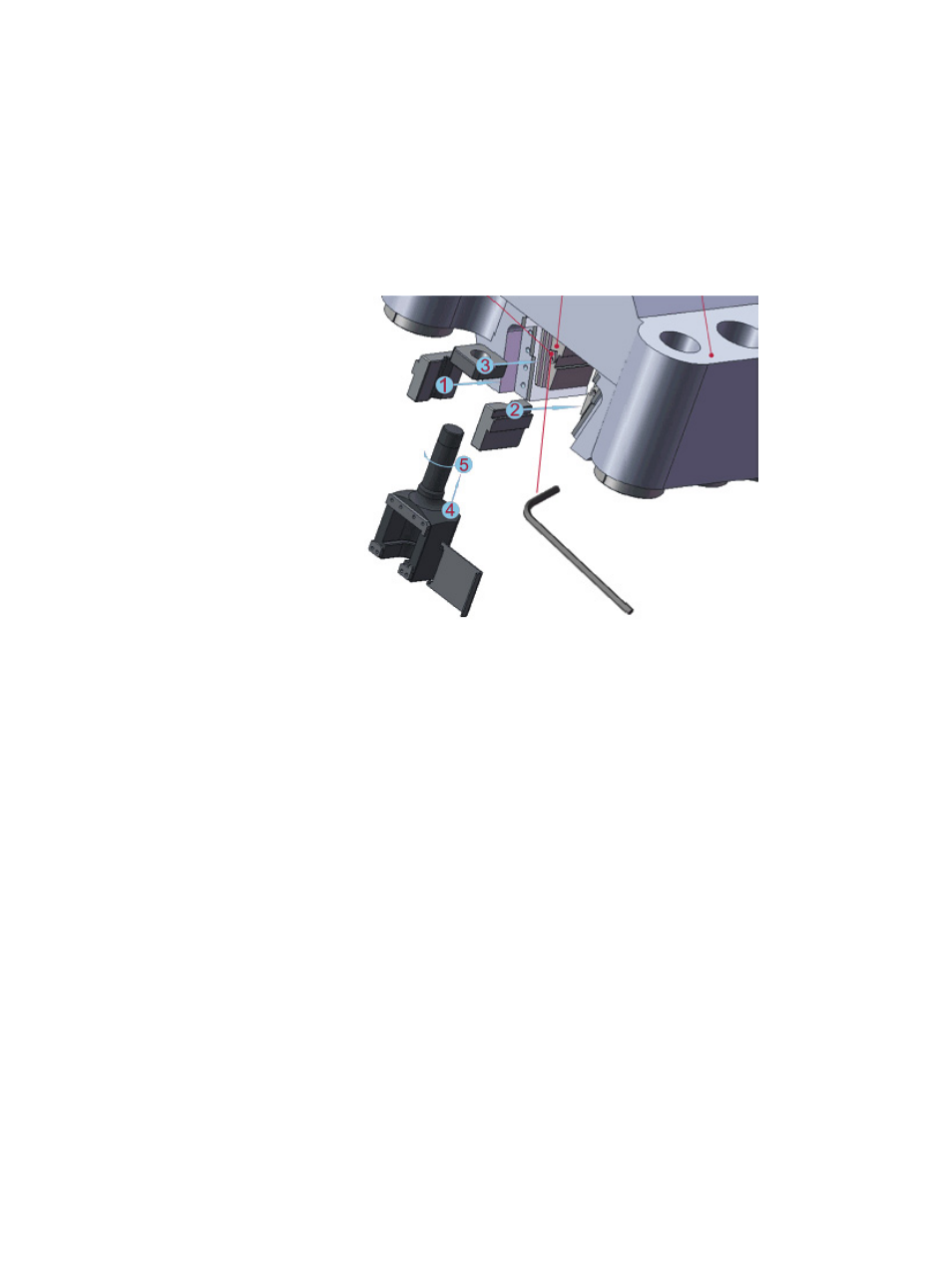

Рисунок 5 Процедура установки верхнего узла
1. Возьмите две клиновые поверхности с одинаковой маркировкой и
установите одну из них на верхнее захватное устройство как показано
в ①. Заблокируйте её разделительной перегородкой (разделительная
перегородка необходима для предотвращения движения клина во
время испытаний).
2. Закрепите вторую клиновую поверхность на верхнем захватном
устройстве как показано в ② и заблокируйте её разделительной
перегородкой.
3. Вставьте квадратную гайку между клиновыми поверхностями и
захватным устройством как показано в ③.
4. Закрепите верхний узел на квадратной гайке как показано в ④, ⑤.
Соприкосните колонну верхнего стыка с поверхностью клиновидного
скоса клиновых поверхностей.
5. Закройте верхнее захватное устройство.
6. Выполните аналогичные действия для установке нижнего узла на
нижнее захватное устройство.
Разделитель Упругий диск
Верхняя траверса
Шестигранный гаечный
ключ (6 мм)
для винтов M8
× 16
с
внутренним
шестигранником
