Muster – Инструкция по эксплуатации Memmert IFP 400 - 800 Incubators (Generation 2003)
Страница 35
PERFECT
Muster
Страница 35

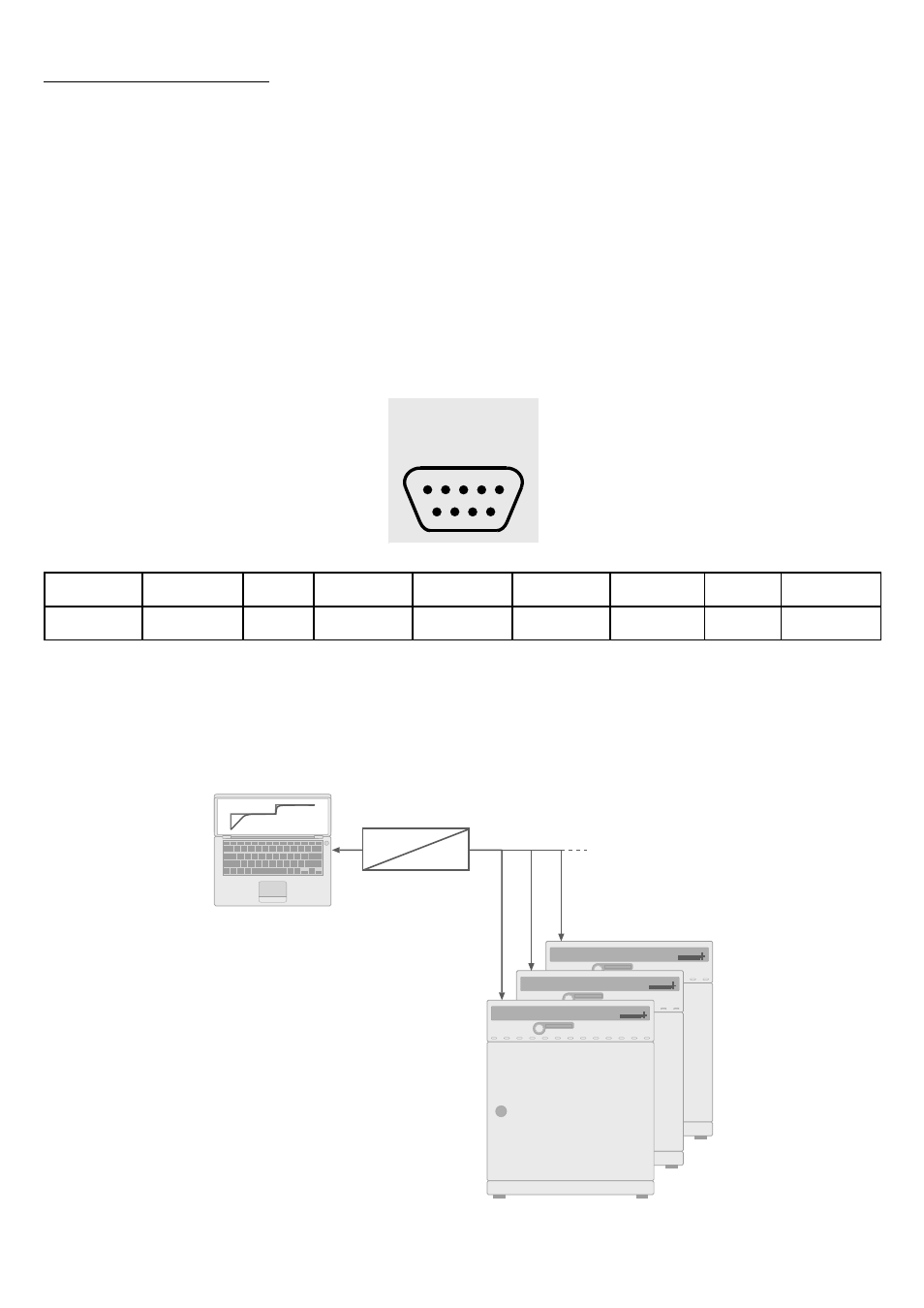

15.2 Разъем шины RS485
При специальном заказе шкаф может быть оборудован на заводе вместо разъема RS232C
разъемом RS485. Это позволит использовать несколько шкафов (до 16) с ПК, с соединением их
двухпроводным кабелем. Это осуществляется с помощью программного обеспечения „Celsius“.
В шкафу для этого в подменю SETUP, пункте меню ADDRESS\адрес задать однозначный адрес
по которому ПК определяет шкаф.
Стандартная установка ADDRESS0/адрес0. По нему ПК определяет тепловой шкаф и
программирует его.
ПК должен поэтому быть оборудован либо интерфейсом RS485, либо преобразователем RS232/
RS485. Соединение проводами в зависимости от местонахождения выполняется экранированным
кабелем индивидуально. Максимальная полная длина не должна превышать 150 м.
Максимально к RS-485-шине можно подсоединить 16 устройств.
На последнем устройстве должно быть подключено сопротивление-заглушка 22 Ом.
RS 485
1
2
3
4
5
6
9
8
7
1
2
3
4
5
6
7
8
9
свободен свободен
A
свободен свободен свободен свободен
B
свободен
9-полюсный
последовательный
RS485
RS232
Преобразователь
