Страница 60
60
Дополнительные функции
7.7.2 Интерфейс RS 485
При соответствующем заказе шкаф на заводе может быть оснащен интерфейсом RS-485
вместо интерфейса RS-232-C. Это позволяет подключать несколько инкубаторов (до 16
штук) с одному ПК с помощью общей двухпроводной линии (рис. 34). Для этого каждому
инкубатору в подменю SETUP, пункт
ADDRESS (см. стр. 47), необходимо присвоить уникаль-
ный адрес, с помощью которого ПК осуществляет обмен информации с инкубатором.
Через шину RS-485 можно обращаться максимум к 16 приборам.
Стандартная настройка:
ADDRess 0. С помощью этого
адреса можно выбирать и программировать инкубатор с
ПК.
Для этого ПК должен быть оснащен интерфейсом
RS-485 или преобразователем RS 232/RS 485 (рис. 34).
Проводка осуществляется индивидуально с учетом места
использования с помощью экранированного кабеля. Мак-
симальная общая длина провода составляет 150 м.
На последнем приборе необходимо подсоединить оконеч-
ное сопротивление 220 Ом.
Расположение выводов:
1
2
3
4
5
6
7
8
9
резерв
резерв
A
резерв
резерв
резерв
резерв
B
резерв
RS232
RS485
ɉɪɟɨɛɪɚɡɨɜɚɬɟɥɶ

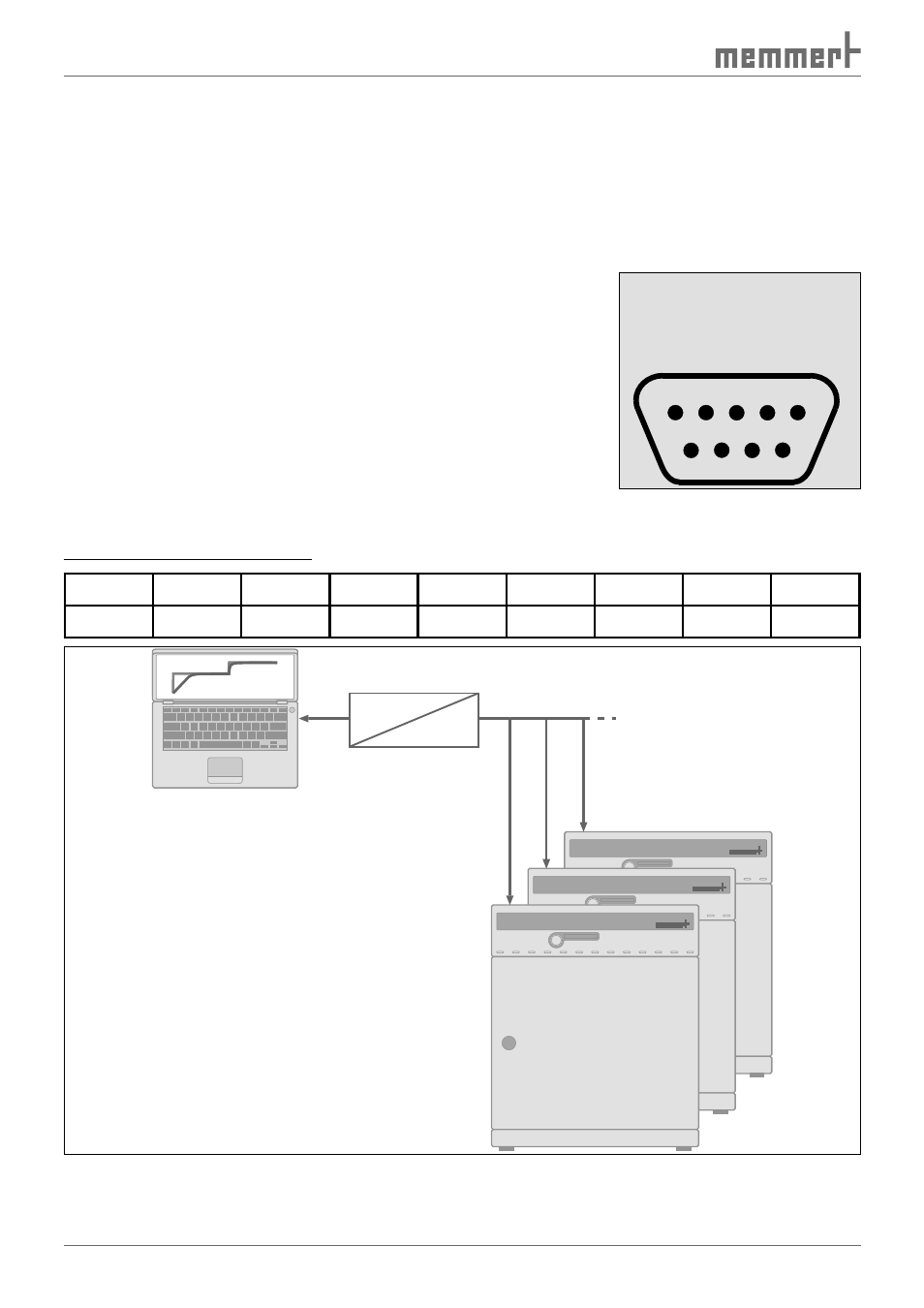

рис. 34 Подсоединение инкубаторов с помощью интерфейса RS485
RS 485
ɩɨɥɸɫɧ
ɩɨɫɥɟɞ
1
2
3
4
5
6
9 8 7
рис. 33 Интерфейс
RS-485
