21
Leica CM1520 — Криостат

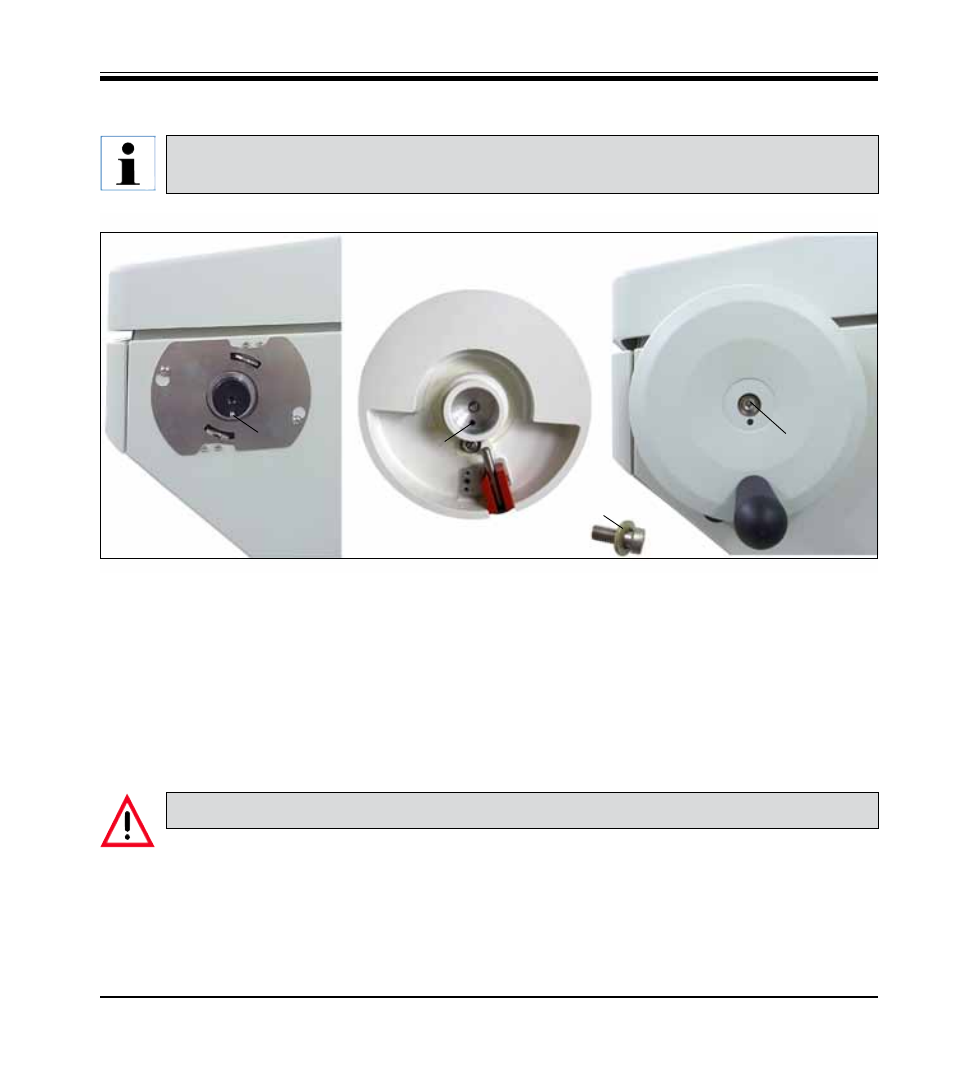

4.4 Монтаж маховика
Для установки маховика выполните следующие действия:
• Вставьте штифт (1) оси маховика в отверстие (2) маховика.
• Наденьте пружинную шайбу (3), как показано на
рис. 10
, на винт (4).
• Затяните винт (4) ключом с внутренним шестигранником (6 мм).
• Установите заглушку (с клеевым слоем — не показана на рисунке).
Снятие проводится в обратной последовательности.
4. Установка прибора
1
2
4
Рис. 10
3
4
Маховик, а также все принадлежности для монтажа находятся в картонной коробке с компонентами.
При транспортировке, например, через узкие двери, маховик можно снять.
Маховик можно вращать только тогда, когда криостат охлаждён, а холодильная камера холодная!
