Типовой лист 90.9721 стр.3/6

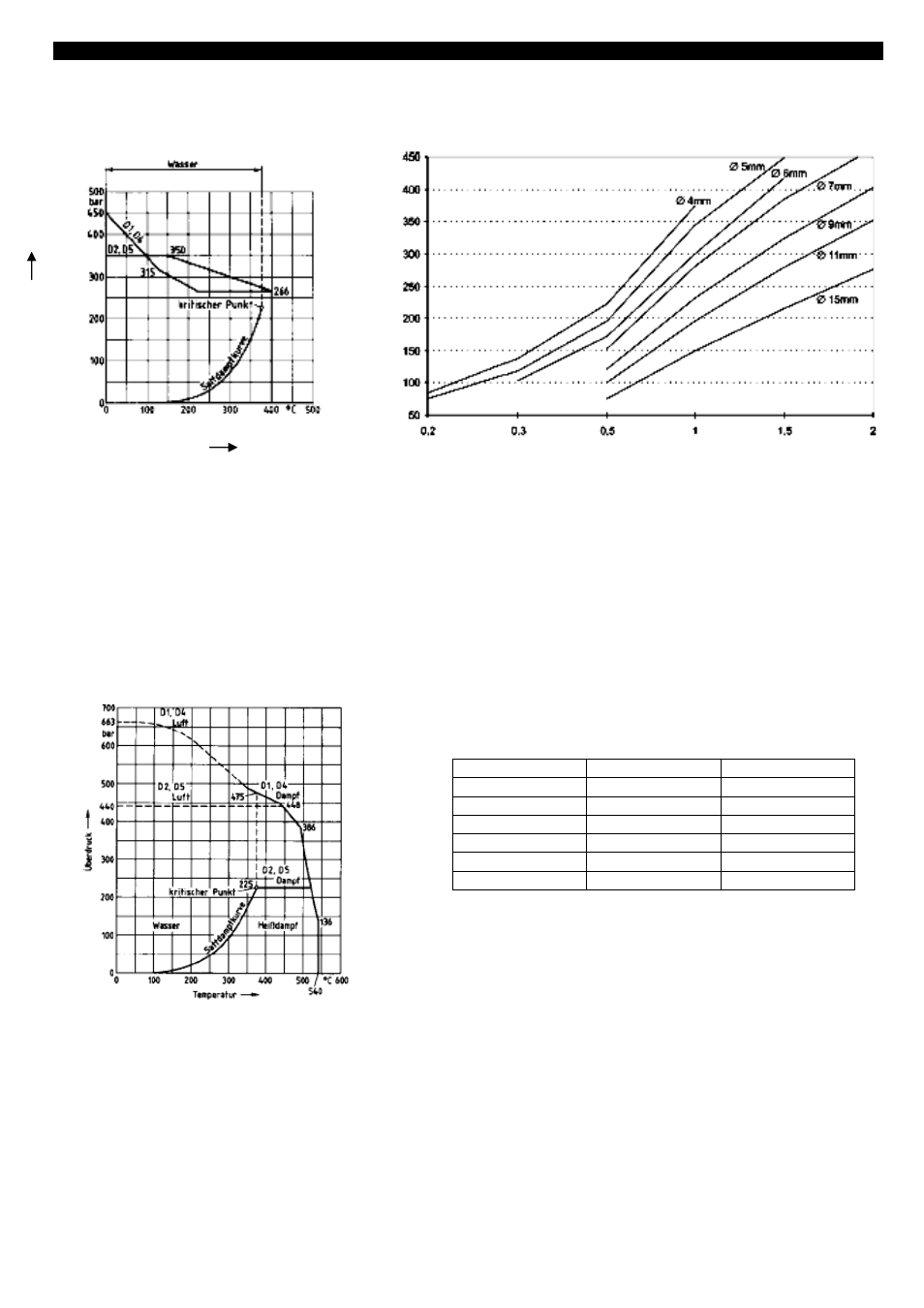

Диаграммы нагрузки
Температура
Толщина стенки в мм.
Допустимая нагрузка защитной трубы
формы D по DIN 43 763
тип 909721/25
Защитная труба, нерж.сталь X6 CrNiMoTi 17 122,
материал-№ 1.4571
Защитная труба D1 и D4:
допустимая скорость потока для воздуха, воды и пара: до
60м/с
Защитная труба D2 и D5:
допустимая скорость потока для воздуха: до 60м/с,
для воды и пара: до 30 м/с.
Допустимая нагрузка защитной трубы
формы D по DIN 43 763
тип 909721/25
Защитная труба, нерж.сталь 13 CrMo 44,
материал-№ 1.7335
Допустимая скорость потока для воздуха и пара: до 60м/с
Допустимая нагрузка в воде: до 450 бар и до 5 м/с
10.01/00073430
Параметры труб предельных нагрузок защитной
трубы
На картинке показаны различные параметры труб, пределы
нагрузки (примерные значения). Максимальная сжимающая
нагрузка цилиндрической защитной трубы представляет
действие толщины стенки при различных диаметрах трубы.
Значения справедливы для защитных труб из нерж.стали
1.4571, монтажной длины 100 мм., скорость потока 10 м/с в
воздухе или 4 м/с в воде и диапазон температур -20…+100°С.
Учитывается фактор безопасности от 1,8. Для высоких
температур или некоторых материалов максимальная
сжимающая нагрузка должна быть снижена на проценты
данные в таблице.
Материал
Температура
Снижение
CrNi 1.4571
до +200°С -10%
CrNi 1.4571
до +300°С -20%
CrNi 1.4571
до +400°С -25%
CrNi 1.4571
до +500°С -30%
CuZn 2.0401
до +100°С -15%
CuZn 2.0401
до +175°С -60%
давление
Сжимающая
н
агр
узка
в
ба
р
