Инструкция по эксплуатации предохранительных выключателей STP...AS1
0,5
0,5
<40>
30
47
v
h
GN RD
Power
45
144
41,5 35,5
16
<42>
190
13
4
30
16
4
Fault
9

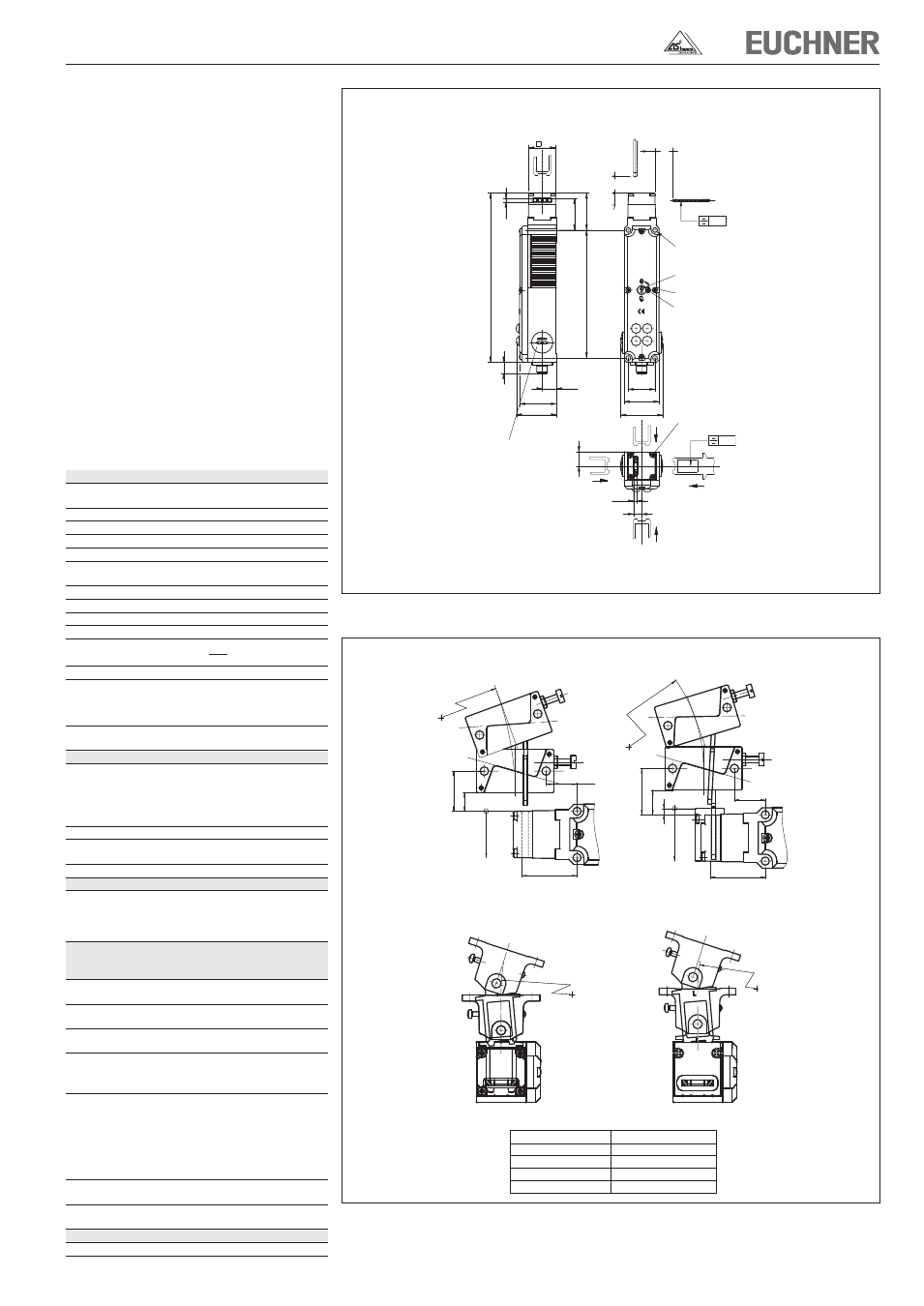

Рис. 3. Размерный чертеж
для M5 > 35 мм
ISO 1207
ISO 4762
M = 1,5 Нм
Вспомогательная
разблокировка
M = 0,5 Нм
Стопорный винт
M = 0,6 Нм
Резьбовая пробка
M20 x 1,5
Заявление о соответствии требованиям
стандартов ЕС
Указанный ниже производитель настоящим заявляет,
что данное изделие соответствует положениям
перечисленных ниже директив и что
соответствующие стандарты разрешены к
использованию.
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen, Германия
Применимые директивы:
 Директива о машинном оборудовании 2006/42/ЕС.
Применимые стандарты:
 EN 60947-5-1:2004 + Cor.:2005 + A1:2009;
 EN 1088:1995+A2:2008.
Лайнфельден, июль 2010 г.
Дипл. инженер Михаэль Ойхнер
Директор
Дук Бинь Нгуен
Менеджер отдела документации
Подписанное Заявление о соответствии требованиям
стандартов ЕС прилагается к изделию.
Технические характеристики
Параметр Значение
Материал корпуса армированный стекловолокном
термопласт
Степень защиты по IEC 529 IP 67, штекер вставлен
Мех. срок службы 1x10 6 циклов переключений
Температура окр. среды -20...+55 °C
Монтажное положение любое
Максимальная
скорость пуска
20 м/мин
Усилие срабатывания 35 Н
Усилие вытягивания 30 Н (без блокировки)
Удерживающее усилие 20 Н
Блокировочное усилие F max 2500 Н
Блокировочное усилие F Zh по
принципу проверки GS-ET-19
М а с с а около 0,5 кг
Принцип
переключения SK, UK
принудительно размыкающий
контакт, отстающий
коммутирующий элемент
Требования ЭМС согласно EN 50295 (стандарт
AS-Interface) и IEC 62026
Блокировочный магнит
Рабочее напряжение
магнита
DC 24 В +10 %/-15 % 8 Вт
(Вспомогательное Блок питания с безопасным
напряжение на черном разъединением (IEC 60742, PELV)
кабеле AS-Interface)
Рабочий ток магнита 300 мА
Продолжительность
включения ED
100 %
Тип соединения штекерный разъем M12
Мин. путь и выбег
Направление пуска исп. ключ S исп. ключ L для
стандарт раструба
по горизонтали (h)
+ по вертикали (v)
24,5 + 5 28,5 + 5
Характеристики AS-Interface
согл.
код EA: 7
спецификации AS-Interface 2.1 код ID: B
Рабочее напряжение
AS-Interface
22,5... 31,6 В DC
Макс. общее
потребление тока
45 мА
Действительные
адреса AS-Interface
1–31
Входы AS-Interface согл. AS-Interface Safety at Work
Контакт контроля двери SK D0, D1
Контакт контроля магнита UK D2, D3
Выходы AS-Interface
D 0 блокировочный магнит, 1 = магнит
под напряжением
D 1 красный светодиод, 1 = светодиод
включен
D 2 зеленый светодиод, 1 = светодиод
включен
Светодиод AS-Interface зеленый, напряжение
Power AS-Interface подается
Светодиод AS-Interface
Fault
красный, фаза офлайн или адрес 0
Параметры надежности по EN ISO 13849-1
Количество переключений B 10d 5 x 10 6
Рис. 4. Мин. значения радиуса открывания двери
Тип исп. ключа Мин. радиус двери [мм]
Исп. ключ S-G... 300
Исп. ключ S-W... 300
РАДИУСНЫЙ ИСП. КЛЮЧ S-OU... 200
РАДИУСНЫЙ ИСП. КЛЮЧ S-LR... 200
Радиусный исп. ключ S-OU-LN
для раструба
Радиусный исп. ключ S-LR-LN
для раструба
16
30
R >
200
35,5
4
28,5 +5
20
R>200
Радиусный исп. ключ S-OU-SN
Радиусный исп. ключ S-LR-SN
24,5 +5
12
26
35,5
R >
20
200
R>200
(F
Zh
=
F
max ) = 2000 H
1,3
