Инструкция по эксплуатации предохранительных выключателей STA...AS1
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 70771 Leinfelden-Echterdingen, Германия Тел. +49/711/75 97-0 Факс +49/711/75 33 16 www.euchner.de [email protected]
Предохранительный выключатель необходимо
устанавливать таким образом, чтобы
 затруднить к нему доступ для обслуживающего
персонала, когда предохранительное устройство
открыто;
 при этом обеспечить возможность управления
вспомогательной разблокировкой;
 обеспечить возможность программирования
адресов, контроля и замены квалифицированным
персоналом;
 можно было вставить исполнительный ключ в
головку;
 установить предохранительный выключатель с
геометрическим замыканием;
 прочно и неразъемно соединить исполнительный
ключ с защитным устройством, например,
прилагаемыми одноразовыми винтами,
заклепками или сваркой;
 можно было установить дополнительный упор для
подвижной части предохранительного
устройства.

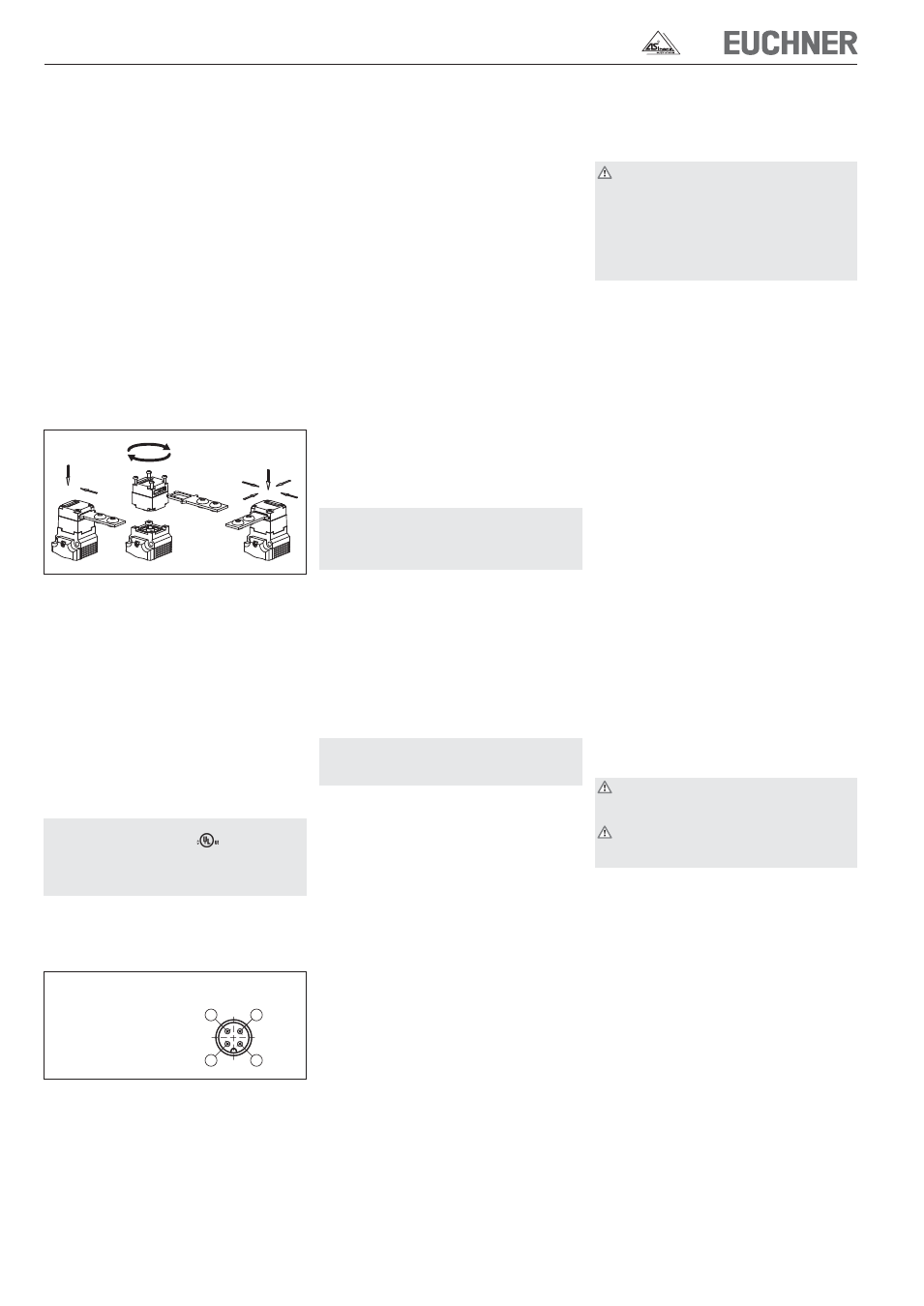

Изменение направления действия
Рис. 1. Изменение направления действия
 Вставить исполнительный ключ в головку,
 Ослабить винты на головке исполнительного
ключа.
 Установить требуемое направление.
 Затянуть винты с моментом затяжки 0,6 Нм.
 Закрыть неиспользуемые прорези для ключа
прилагаемыми крышками.
Защита от влияния окружающей среды
Условием долговечной и бесперебойной функции
обеспечения безопасности является защита
головки исполнительно ключа от попадания
инородных тел, например, стружки, песка, дроби
для струйной обработки и т. д.
Электрическое подключение
Для введения в действие и использования в
соответствии с требованиями
(UL) необходимо
применять разделительный трансформатор или
источник питания с вторичной цепью защиты от
чрезмерного тока (3 A).
Подключение предохранительного выключателя к
шинной системе осуществляется с помощью 4-
полюсного кабеля со штекерным соединителем M12
через пассивную распределительную коробку AS-
Interface с желтым и черным кабелем AS-Interface.
Рис. 2. Расположение выводов штекерного
соединителя M12
Ввод в эксплуатацию
 Настройка адреса AS-Interface
Настройку адреса можно выполнять до или после
монтажа.
Адрес AS-Interface предохранительного
выключателя настраивается программирующим
устройством AS-Interface. Адрес действителен от
1 до 31.
Для этого программирующее устройство
подключается с помощью кабеля
программирования к штекерному соединителю M12
предохранительного выключателя.
При поставке устанавливается адрес 0 (во время
работы горит светодиод AS-Interface Fault!).
 Настройка конфигурации на мониторе
безопасности AS-Interface
(см. инструкцию по эксплуатации монитора
безопасности AS-Interface и таблицу состояний
системы)
Предохранительный выключатель конфигурируется
на мониторе безопасности AS-Interface с помощью
настроенного адреса AS-Interface, например, как
описывается ниже:
 двухканальный зависимый;
 время синхронизации = бесконечное
∞
В этом режиме работы для выполнения пусковой
проверки необходимо открывать защитное
устройство перед каждым повторным пуском.
 Двухканальный зависимый
Блокировочное устройство открывается или
закрывается через выход D0. При открытом
блокировочном устройстве цепь безопасности
отключается. Открывание двери должно быть
невозможным. Безопасность снова
обеспечивается, когда блокировочное устройство
закрывается.
Двухканальность и контакт двери в этой
конфигурации не тестируются. Для тестирования
вне монитора необходимо принять
дополнительные меры.
Для расширенного монитора SFM-B02 возможна
следующая конфигурация:
 двухканальный, условно зависимый;
 независимый: In-1
Блокировочное устройство открывается или
закрывается через выход D0. При открытом
блокировочном устройстве цепь безопасности
отключается. Открывание двери должно быть
невозможным. Безопасность снова
обеспечивается, когда блокировочное устройство
закрывается.
Неправильная работа выключателя
контролируется, контакт двери (SK) не должен
включаться перед блокировочным контактом (UK).
Если при использовании предохранительного
выключателя с блокировкой пружиной STA3..AS
в режиме работы Блокировка двери в течение
времени задержки через второй свободный
коммутационный контакт двухканального монитора
безопасности и программируемый контроллер
включается блокировочный электромагнит
(деблокируется), необходимо учитывать
следующее:
 Отключение блокировочного электромагнита
только через монитор невозможно.
Поэтому система управления (программируемый
контроллер) должна отключать блокировочный
электромагнит через выход AS-Interface D0 = 0 в
положение блокировки, чтобы снова создать
условия включения для первой размыкающей
цепи.
 Чтобы блокировочный электромагнит
деблокировался через второй предохранительный
выход монитора, необходимо включать выход AS-
Interface с D0 = 1.
 Оповестительные сигналы (не имеют значения
для безопасности)
Состояние сигнального контакта двери SK и
контакта контроля магнита UK может также
запрашиваться системой управления (ПЛК) (см.
инструкцию по эксплуатации монитора
безопасности AS-Interface).
 Светодиодные индикаторы
Состояние шины AS-Interface отображается двумя
светодиодами (Power, Fault).
Два дополнительных светодиода можно включать
через шину AS-Interface, например, для индикации
оповестительных сигналов (см. «Оповестительные
сигналы» и «Технические характеристики»).
Проверка работоспособности
Предупреждение! Несчастный случай со
смертельным исходом из-за ошибки при
монтаже и проверке работоспособности.
Перед проверкой работоспособности следует
убедиться в том, что в опасной зоне
отсутствуют люди. Необходимо соблюдать
действующие предписания по технике
безопасности.
После монтажа и после обнаружения каждой
ошибки должен быть произведен полный контроль
функции обеспечения безопасности. При этом
используется следующий порядок действий:
 Проверка работоспособности механических
компонентов
Исполнительный ключ должен легко вставляться
в головку. Для проверки следует несколько раз
закрыть защитное устройство.
 Проверка работоспособности электрических
компонентов
1. Включить рабочее напряжение.
2. Закрыть все защитные устройства.
При блокировке магнитом  активировать
блокировочное устройство.
 Машина не должна запускаться автоматически.
 Защитное устройство не должно открываться.
3. Активировать рабочий режим в устройстве
управления.
 Блокировка не должна деактивироваться в
течение всего времени, пока разблокирован
рабочий режим.
4. Отключить рабочий режим в устройстве
управления и деактивировать блокировку.
 Защитное устройство должно оставаться
заблокированным до тех пор, пока не исчезнет
риск получения травм.
 Машина не должна запускаться, пока блокировка
деактивирована.
Повторить шаги 2–4 для каждого защитного
устройства в отдельности.
Контроль и техническое обслуживание
При повреждении или износе необходимо
заменить весь выключатель с исполнительным
ключом.
Замена отдельных деталей или узлов,
особенно головки исполнительного ключа,
запрещается!
Указание. Год выпуска указан в нижнем правом
углу заводской таблички.
Работы по техническому обслуживанию не
требуются. Для обеспечения безаварийной и
долговечной работы необходимо регулярно
выполнять следующие проверки:
 безупречность работы функции переключения;
 надежность крепления конструктивных
элементов;
 наличие отложений и следов износа;
 ослабленные штекерные соединители.
Ответственность исключается в случае
 использования не по назначению;
 несоблюдения указаний по технике безопасности;
 выполнения монтажа и электрического
подключения неуполномоченным и
неквалифицированным персоналом;
 невыполнения проверок работоспособности.
Произво
дитель ост
авляет за собой пр
аво на те
хнические изменения, все данные указаны без г
а
рантии.
© EUCHNER GmbH + C
o
.
KG
0991
08-
03-1
1/1
1 (перево
д оригинальной инстр
укции по эк
сп
л
уа
тации)
A
D
B
C
1 AS-Interface +
2 вспом. напряжение 0 В
3 AS-Interface -
4 вспом. напряжение 24 В
Вид штекерного разъема
предохранительного
выключателя
4 3
1 2
