Проверка функционирования, Контроль и техническое обслуживание, Ответственность исключается в случае – Инструкция по эксплуатации EUCHNER NZ.VZxxxAS1
Страница 2: Заявление о соответствии требованиям стандартов ес, Технические характеристики
Инструкция по эксплуатации предохранительных
выключателей NZ.VZ..AS1
EUCHNER GmbH + Co. KG Кольхаммерштрассе 16 D-70771 Лайнфельден-Эхтердинген Тел. +49/711/75 97-0 Факс +49/711/75 33 16 www.euchner.de [email protected]
Проверка функционирования
Осторожно! Несчастный случай со смертельным исходом
из-за ошибки при монтаже и проверке работоспособности.
Перед проверкой работоспособности следует убедиться в
том, что в опасной зоне отсутствуют люди. Необходимо
соблюдать действующие предписания по технике
безопасности.
После монтажа и после обнаружения каждой неисправности должен
быть произведен полный контроль функции обеспечения
безопасности. При этом используется следующий порядок
действий:
f
Проверка работоспособности механических компонентов
Исполнительный ключ должен легко вставляться в головку. Для
проверки следует несколько раз закрыть защитное устройство.
f
Проверка работоспособности электрических компонентов
1. Включить рабочее напряжение.
2. Закрыть все защитные устройства.
f
Машина не должна автоматически приводиться в движение.
3. Активировать рабочий режим в устройстве управления.
4. Открыть защитное устройство.
f
Машина должна быть отключена и не включаться в течение
всего времени, пока открыто защитное устройство.
Повторить шаги 2–4 для каждого защитного устройства в
отдельности.
Контроль и техническое обслуживание
При повреждении или износе необходимо заменить весь
выключатель с исполнительным ключом.
Замена отдельных деталей или узлов запрещается!
Указание. Год выпуска указан в нижнем правом углу заводской
таблички.

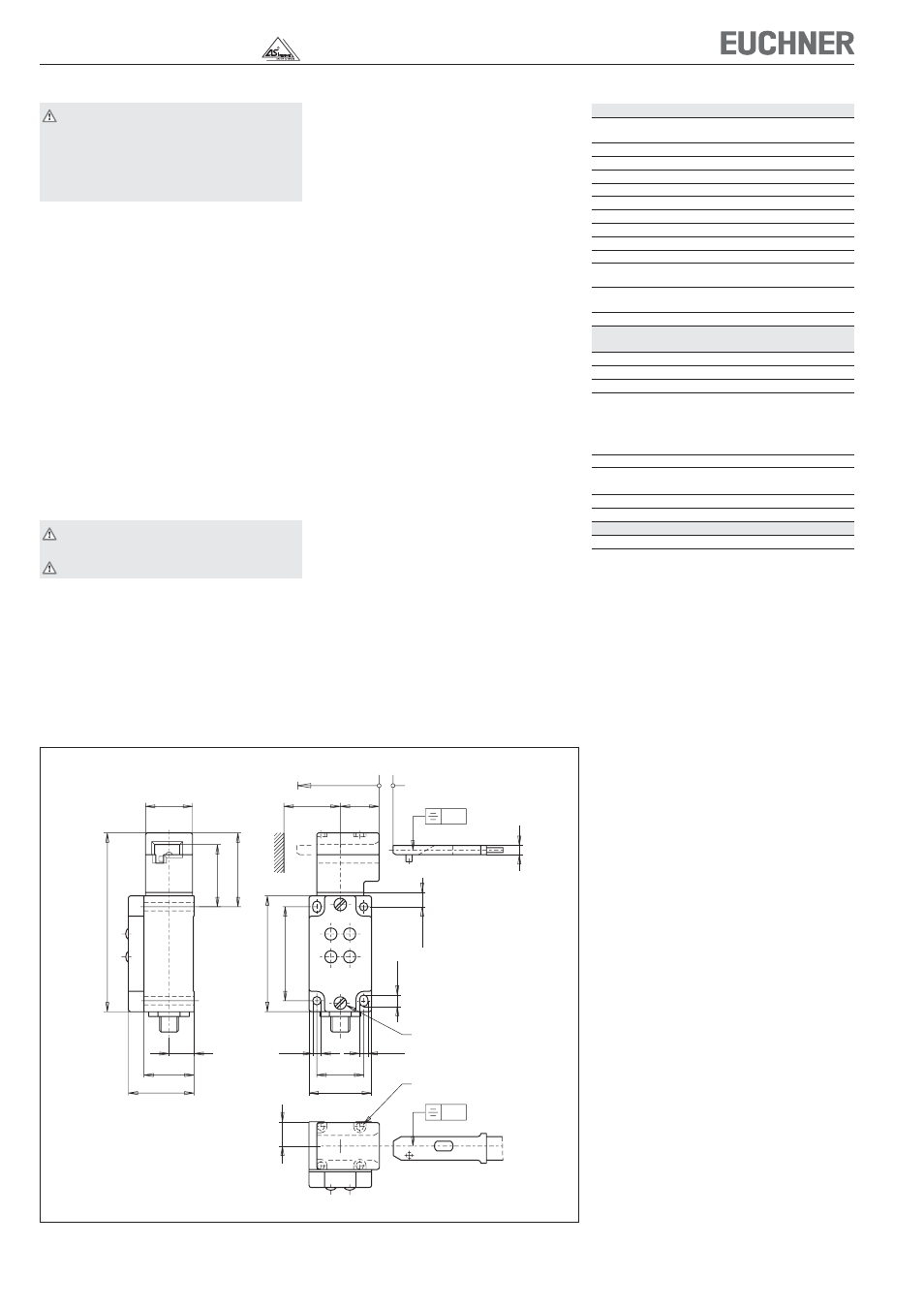

Рис. 3. Размерный чертеж
Работы по техническому обслуживанию не требуются. Для
обеспечения правильной и долговечной работы необходимо
регулярно контролировать
f
бесперебойность функции включения;
f
надежность крепления конструктивных элементов;
f
наличие отложений и износа;
f
ослабленные штекерные соединители.
Ответственность исключается в случае
f
использования не по назначению;
f
несоблюдения указаний по технике безопасности;
f
выполнения монтажа и электрического подключения
неуполномоченным и неквалифицированным персоналом;
f
невыполнения проверок работоспособности.
Заявление о соответствии требованиям
стандартов ЕС
Указанный ниже производитель настоящим заявляет, что данное
изделие соответствует положениям перечисленных ниже директив
и что соответствующие стандарты разрешены к использованию.
EUCHNER GmbH + Co. KG
Кольхаммерштрассе 16
70771 Лайнфельден-Эхтердинген, Германия
Применимые директивы:
f
Директива о машинном оборудовании 2006/42/ЕСТ
Применимые стандарты:
f
EN 60947-5-1:2004 + Cor.:2005 + A1:2009
f
EN 1088:1995+A2:2008
Лайнфельден, июль 2010 г.
Дипл. инженер Михаэль Ойхнер (Michael Euchner)
Директор
Дук Бинь Нгуен (Duc Binh Nguyen)
Менеджер отдела документации
Подписанное Заявление о соответствии требованиям стандартов
ЕС прилагается к изделию.
M = 1,2 Nm
M = 1,2 Nm
74
+1
40
+1
5,3
32
42
60
±0,
1
30
±0,1
16
Fault
Power
RD
GN
115
9,
5
47
6
16
7,
3
5,3
31
38
25
36
52
+4
0,3
0,3
Произво
дитель ост
авляет за собой пр
аво на те
хнические изменения, все данные указаны без г
ар
антии. © EUCHNER GmbH + C
o
. KG 0907
66-04-1
0/
11 (перево
д оригинальн
ой инстр
ук
ци
и п
о э
ксплу
ат
ации)
Технические характеристики
Параметр
Значение
Материал корпуса
Легкий сплав под давлением
с анодным окислением
Степень защиты по IEC 60529
IP 67, штекер вставлен
Механ. срок службы
2x10
6
циклов включения
Диапазон температур
-25...+70 °C
Монтажное положение
произвольное
Макс. скорость пуска
20 м/мин
Сила действия при 20 °C
35 N
Сила вытягивания
35 N
Удерживающая сила
10 N
Масса
0,35 кг
Принцип включения
2 принудительно размыкающих контакта,
отстающий коммутирующий элемент
Требования безопасности ЭМС
согласно EN 50295 (норма AS-Interface) и
IEC 62026
Тип соединения
Штекерный соединитель M12
Характеристики AS-Interface согл.
код EA: 7
Спецификация AS-Interface 2.1
код ID: B
Рабочее напряжение AS-Interface
22,5 ... 31,6 В пост. тока
Макс. общее потребление тока
45 мA
Действительные адреса AS-Interface 1–31
Входы AS-Interface
согл. AS-Interface Safety at Work
Принудительно размыкающий
контакт 1
D0, D1
Принудительно размыкающий
контакт 2
D2, D3
Выходы AS-Interface
D1
красный светодиод, 1 = светодиод включен
D2
зеленый светодиод, 1 = светодиод включен
Светодиод AS-Interface Power
зеленый, напряжение AS-Interface подается
Светодиод AS-Interface Fault
красный, фаза офлайн или адрес 0
Параметры надежности согласно стандарту EN ISO 13849-1
Количество переключений B
10d
4,5 x 10
6
