13.1 Основная арматура, контрольно-измерительные приборы и предохранитель-
ные устройства, установленные на ресивере, приведены в таблице 4.
Таблица 4
Наименование
Количе-
ство, шт.
Условный
проход, мм
Условное давление,
МПа (кгс/см
2
)
Материал
Прессостат 1
-
1,1
(11)
Алюминий
Клапан предохранительный
1
10
0,8 (8)
Латунь
Кран слива конденсата 1 6 3,0
(30) Латунь
Клапан обратный 1
15
1,6
(16)
Латунь
Манометр 1
-
1,6
(16)
Латунь
Регулятор давления 1
6 1,6
(16)
Алюминий

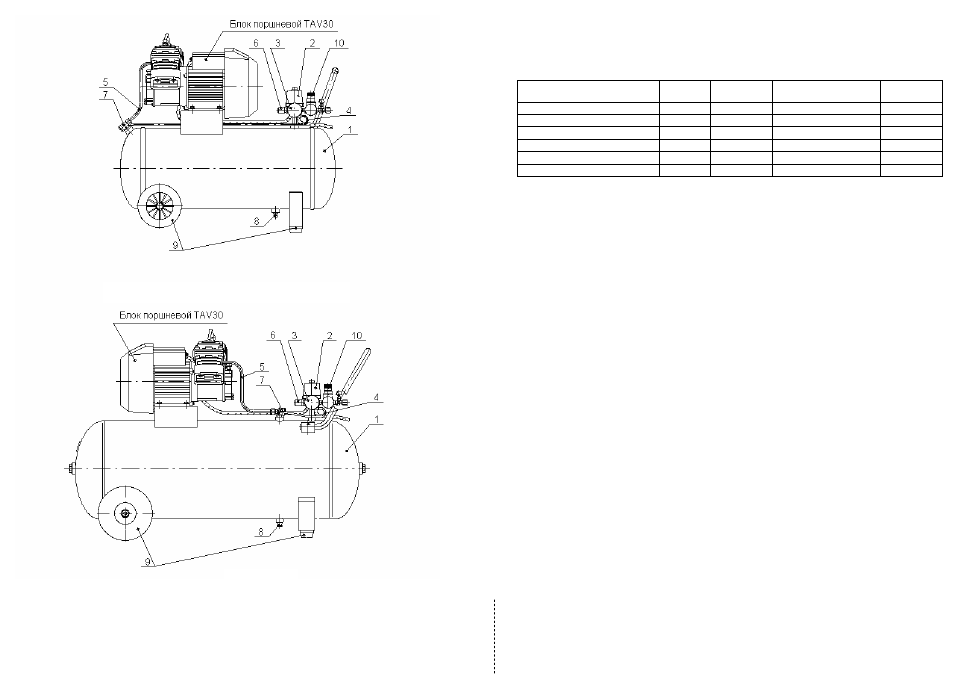

Общий вид компрессора КР2047/100/2.2
6
Схема электр
ринципиальная
ическая п
Рисунок 1
15
