РАЗДЕЛ
5 -
НАВЕСНОЕ ОБОРУДОВАНИЕ И СЦЕПКИ
5-20 31200584
Удлинитель вил
Пользуйтесь соответствующей таблицей грузоподъемности
для каретки
Чтобы определить максимальную грузоподъемность каретки ,
см . « ГРУЗОПОДЪЕМНОСТЬ ТЕЛЕСКОПИЧЕСКОГО
ПОГРУЗЧИКА , НАВЕСНОГО ОБОРУДОВАНИЯ И ВИЛ » на
стр . 5-4.
Примечание . Максимальная грузоподъемность каретки с удлинителем вил
может быть снижена до значения , отштампованного на удлинителе вил .
Если груз превышает грузоподъемность удлинителя вил , свяжитесь с
компанией JLG, чтобы получить вилы и ( или ) удлинители вил необходимой
номинальной грузоподъемности и длины .

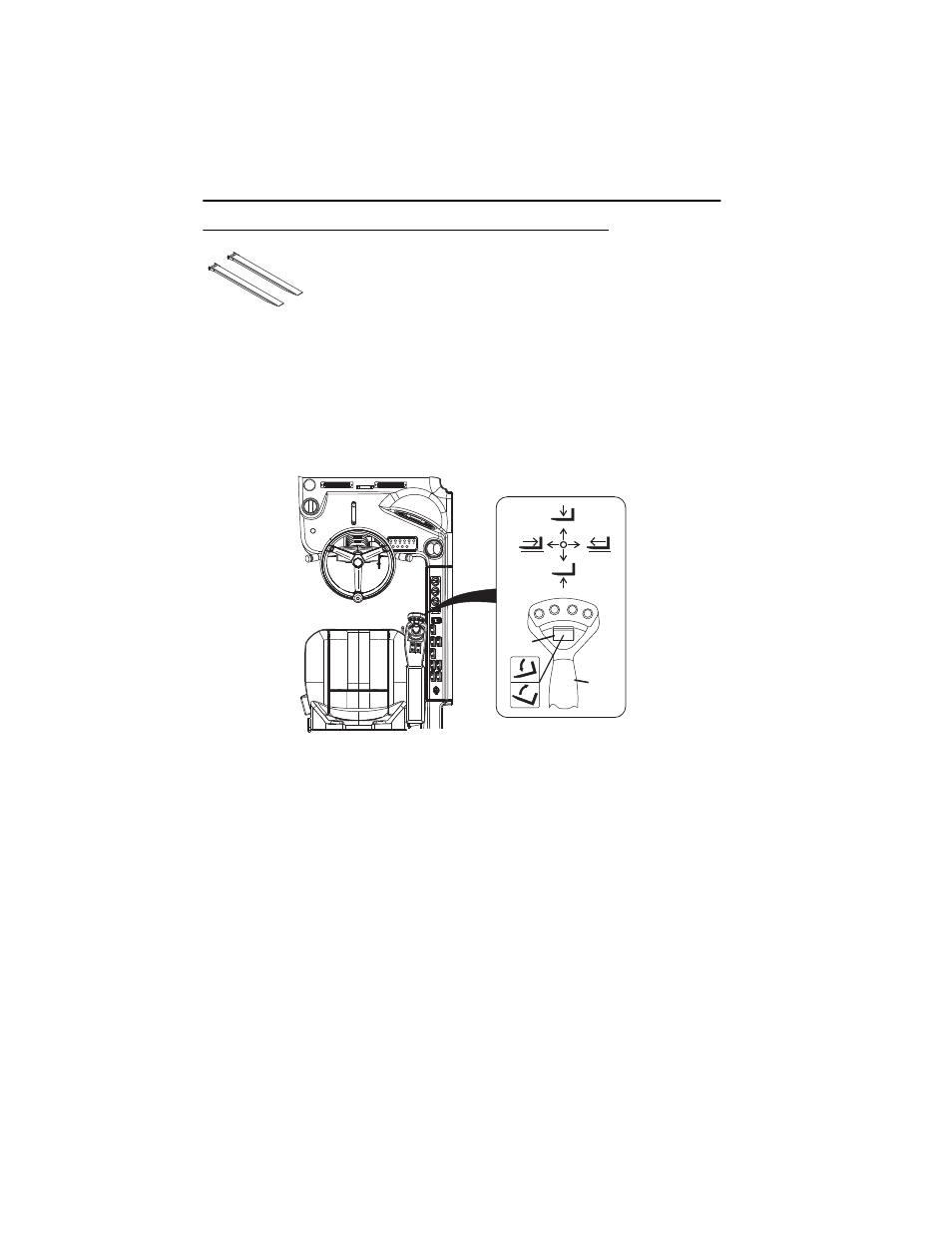

Рукоятка (1) управляет движением стрелы .
Роликовый переключатель угла наклона навесного оборудования (2) управляет
углом наклона каретки .
• Для наклона вверх передвиньте роликовый переключатель вниз .
• Для наклона вниз передвиньте роликовый переключатель вверх .
Процедура установки
• Убедитесь , что каретка установлена надлежащим образом . См .
« УСТАНОВКА НАВЕСНОГО ОБОРУДОВАНИЯ » на стр . 5-9.
• Убедитесь , что значения длины и поперечного сечения основного зуба
вил равняются значениям , отштампованным на удлинителе вил , или
превышают их .
• Укрепите удлинитель вил на вилах , надвинув его на основной зуб , и
установите стопорный штифт за вертикальным хвостовиком зуба .
OZ0750
OZ2200
2
1
