95-3600
4
•
Наличие видеомодулей с тремя различными линзами, обеспечивающими возможность выбора
угла обзора
:
-
широкий угол обзора для работы в совмещённой модели с извещателем пламени;
-
нормальный угол обзора для мониторинга объектов общего назначения;
-
узкий угол обзора для просмотра с близкого расстояния в специальных применениях.
•
Удобство для установки в удалённых и/или трудно доступных местах.
•
Предоставление полной визуальной информации о происходящих событиях.
•
Возможность анализа видеозаписей до и после происшедших событий.
ОБЩАЯ ИНФОРМАЦИЯ ПО ПРИМЕНЕНИЮ
В видеокамере наблюдения xWatch
Видеокабель должен быть нагружен сопротивлением 100 Ом со стороны подключения к монитору.
Поскольку большинство моделей мониторов располагает встроенным оконечным сопротивлением
75 Ом вместо 100 Ом, то должно использоваться согласующее устройство (видеоконвертер).
имеется сбалансированный дифференциальный видеовыход,
позволяющий передавать сигнал по кабелю с витой парой от удалённого объекта для наблюдения
и/или видеозаписи событий. Формат выходного видеосигнала может быть как в системе NTSC
(National Television Standards Committee —
Национальный комитет по телевизионным
стандартам
)
,
так и в системе PAL (Phase Alternating Line — построчное изменение фазы
)
.
Драйвер выходной цепи разработан для работы с кабелем, состоящим из витой пары с
импедансом 100 Ом. Наилучшие результаты в передаче изображения на большие расстояния,
качестве изображения и экономичности достигаются при использовании кабеля с неэкра-
нированной витой парой проводников сечением от 4 кв. мм
до 1,5 кв. мм и импедансом в 100 Ом.
В зависимости от конкретного применения, для просмотра или записей видеосигнала могут
применяться различные матричные системы контроля или цифровые видеорекодеры. Для
передачи сообщения о тревожном событии в видеосистему обычно используются контакты
вспомогательного реле пожарного извещателя пламени. Типовая схема соединений видеосистемы
приводится на рис. 1.

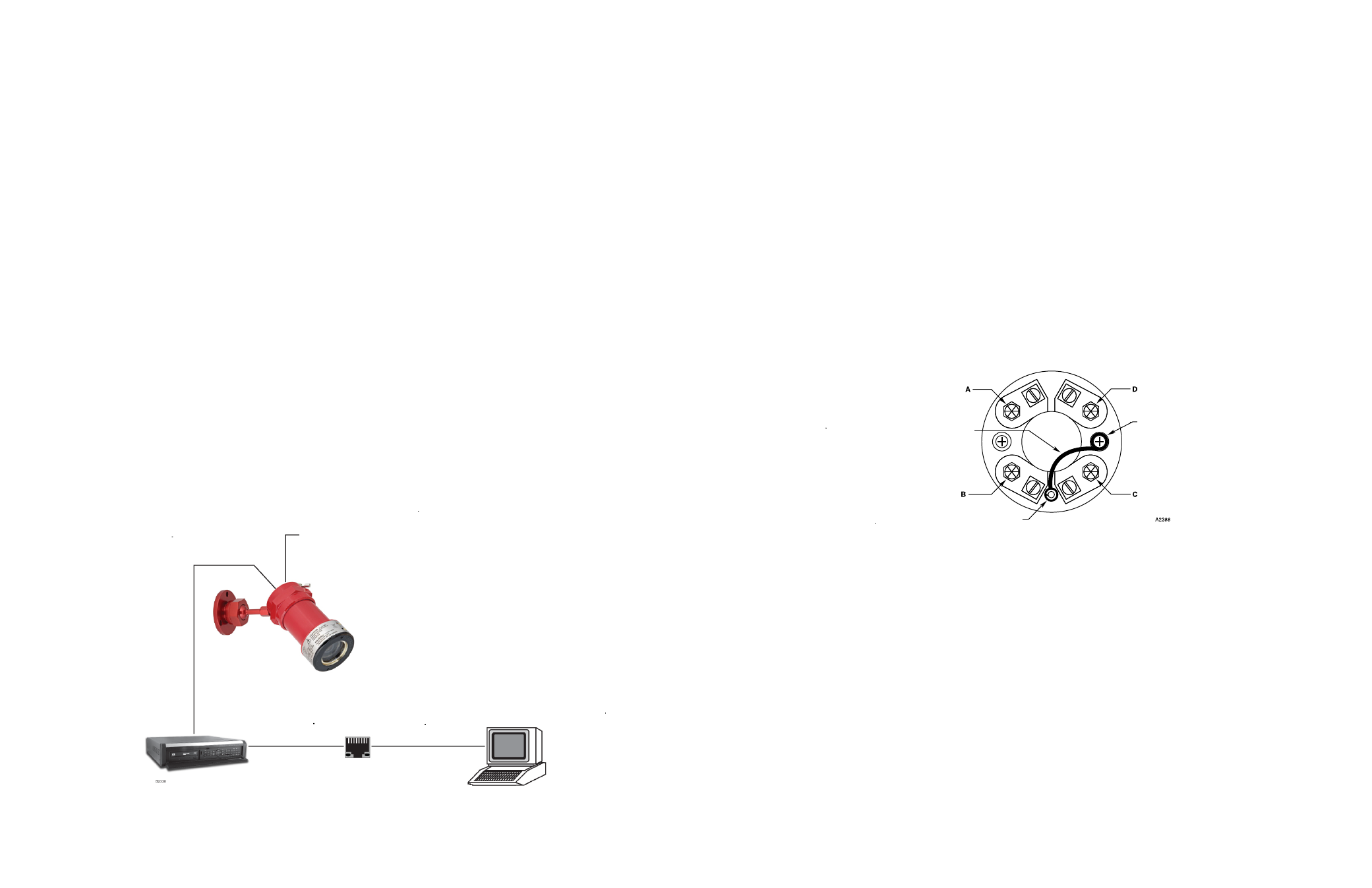

Рис. 1. Типовая схема соединений системы.
Кабель питания
Цифровое устройство
видеозаписи
Видеокабель
Ethernet-
сеть
(по выбору)
Экран телевидения CCTV
или компьюторный монитор
95-3600
13
3.
Вытащить имеющийся ультрафиолетый сенсорный модуль из корпуса извещателя С7050.
4.
Отсоединить имеющиеся соединительные провода в контроллере. Установить перемычку
заземления между направляющим штырём и винтом крепления клеммного блока, как показано
на рис. 9.
ВАЖНОЕ ЗАМЕЧАНИЕ
Не пользоваться мегометром для проверки подключения полевых проводов к
видеокамере. Отсоединить кабели от видеокамеры перед проверкой электромонтажа
всей системы.
5.
Проверьте правильность подсоединения всех проводов.
6.
Установите новый видеомодуль в камеру, используя направляющий штырь на клеммном блоке
для правильного подключения.
7.
Произведите сборку камеры.
8.
Проверьте окончательную направленность видеокамеры на объект и отрегулируйте при
необходимости. Затем затяните гайку фиксации монтажного кронштейна.
9.
При необходимости, очистите линзу камеры.
Рис. 9. Клеммный блок видеокамеры.
Перемычка заземления
Винт фиксации перемычки
Направляющий штырь
