NAF-412D
2
5
6
7
8
9
10
11
12
13
14
Гарантийные обязательства
Изготовитель производит бесплатное сервисное об-
служивание в течение 12 месяцев с момента прода-
жи изделия потребителю через розничную торговую
сеть. Бесплатное сервисное обслуживание вклю-
чает в себя выполнение ремонтных работ и замену
дефектных деталей в Авторизованном Сервисном
Центре. Срок гарантии составляет 12 месяцев с мо-
мента продажи изделия потребителю.
При использовании вентилятора в личных бытовых
целях и соблюдении мер безопасности, изложенных
в настоящем руководстве по эксплуатации, срок
службы вентилятора составляет 2 года от даты выпу-
ска. В течение этого срока эксплуатация вентилято-
ра не представляет опасности для жизни, здоровья
и имущества владельца, а также для окружающей
среды.
Возможность дальнейшей безопасной эксплуатации
вентилятора определяется сотрудниками ближай-
шей сервисной службы по обращению владельца.

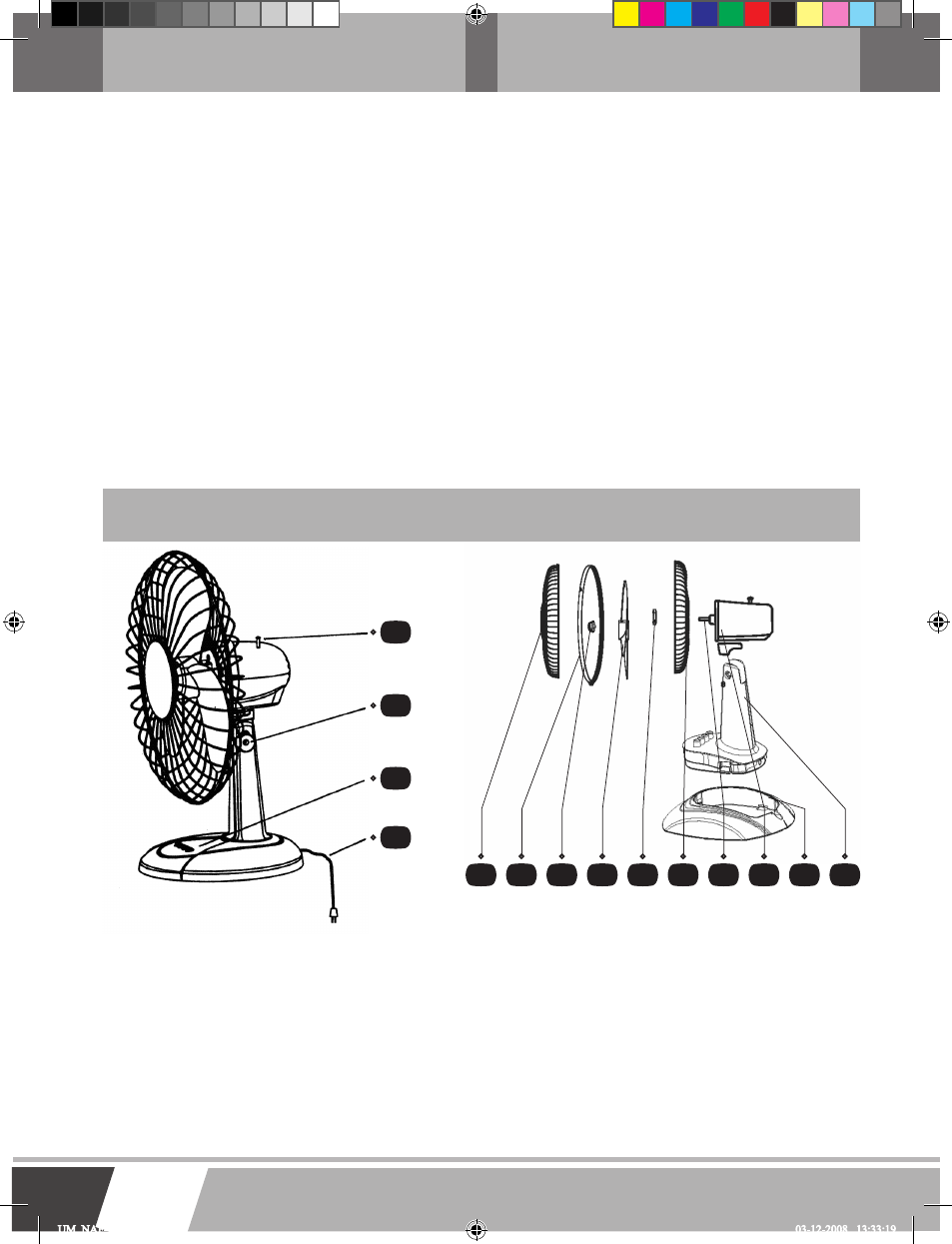

1.
Кнопка вкл./выкл. режима поворота
2.
Винт
3.
Кнопки управления:
OFF — выключение;
L
— низкая скорость;
M
— cредняя скорость;
HI
— высокая скорость
4.
Сетевой шнур
Сборка
• Вентилятор поставляется в разобранном виде.
Перед началом сборки убедитесь, что комплект
поставки полный, а комплектующие не повреж-
дены. Не подключайте устройство к электросети,
предварительно полностью его не собрав.
• Установите заднюю защитную решетку на блок
электродвигателя. Затяните гайку.
• Установите лопасти на вал. Закрепите лопасти
с помощью соответствующей гайки, затянув ее
против часовой стрелки.
• Установите переднюю защитную решетку. Закре-
пите ее с помощью кольцевых замков.
• Установите собранный блок на корпус вентилято-
ра и прочно закрепите с помощью гайки и винта.
• Установите корпус на основание. Надежно за-
крепите корпус с помощью шурупа 3,5 х 13 мм.
1
2
3
4
5.
Передняя защитная решетка
6.
Кольцевой замок
7.
Пластиковая гайка крепления лопастей
8.
Лопасти
9.
Пластиковая гайка крепления защитной ре-
шетки
10. Задняя защитная решетка
11. Вал электродвигателя
12. Блок электродвигателя
13. Основание вентилятора
14. Корпус вентилятора
Устройство вентилятора
