РАЗДЕЛ 4 — РАБОТА МАШИНЫ
3123449
– Подъемник JLG –
4-5
.
4.4 ДВИЖЕНИЕ (ХОД)
ПРИМЕЧАНИЕ. Значения способности движения по склону
и бокового откоса см. в таблице «Рабочие
характеристики» раздела 6.
Все значения способности движения по склону
и бокового откоса основаны на измерениях при
условии, что стрела машины находится
в положении для хранения, полностью опущена
и выдвинута.
Движение ограничивается двумя факторами.
1. Способность движения по склону — уклон,
который может преодолеть машина, выраженная
в процентном соотношении.
2. Боковой откос — это угол уклона, который машина
может преодолеть.
ROTATE PLATFORM
90 DEGREES
MAIN BOOM
FULLY ELEVATED
MACHINE
TIP OVER IN
THIS DIRECTION IF OPERATED
ON AN
SURFACE
WILL
OUT-OF-LEVEL
TOWER BOOM
FULLY ELEVATED

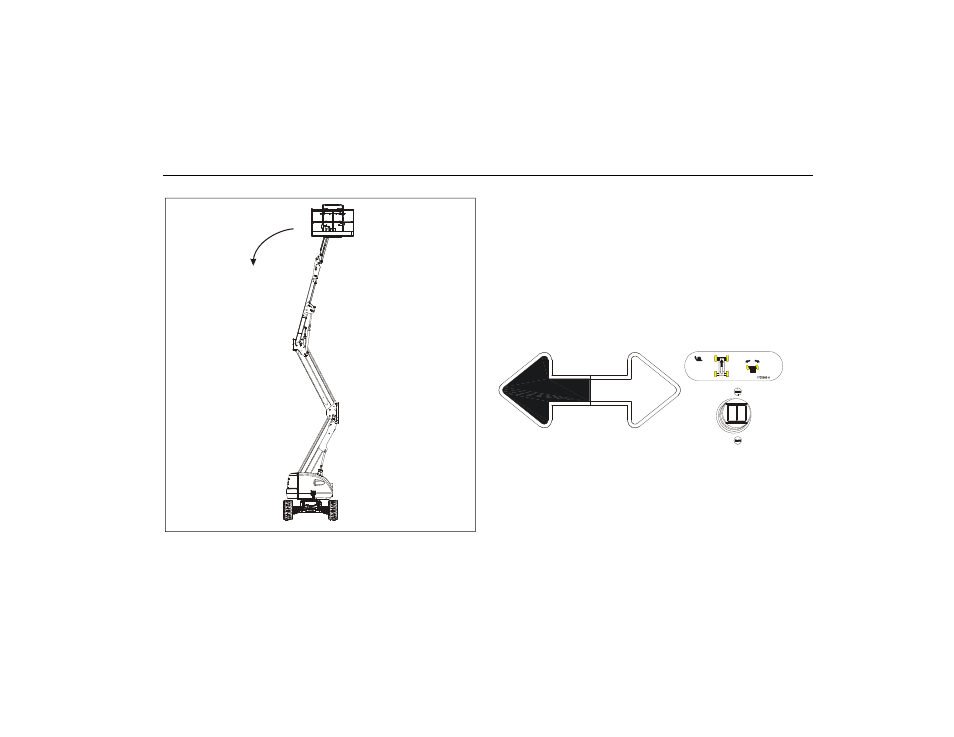

Рис. 4-2. Положение минимальной устойчивости
НИЖНЯЯ СТРЕЛА
В ПОЛОЖЕНИИ ДЛЯ
ХРАНЕНИЯ
ПОВОРОТ
ПЛАТФОРМЫ НА
90 ГРАДУСОВ
ГЛАВНАЯ СТРЕЛА
ПОЛНОСТЬЮ
ПОДНЯТА
НИЖНЯЯ СТРЕЛА
ПОЛНОСТЬЮ
ПОДНЯТА
МАШИНА ОПРОКИНЕТСЯ
В ЭТОМ НАПРАВЛЕНИИ,
ЕСЛИ ОНА РАБОТАЕТ
НА НЕРОВНОЙ
ПОВЕРХНОСТИ
ПЕР. ХОД
ЗАД. ХОД
