РАЗДЕЛ 3 — ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАТОРЫ МАШИНЫ
3123605
— Подъемник JLG —
3-7
1705911B
A
A
B
1705912B
ALL WHEEL
DRIVE
HORN
DRIVE
SELECTOR
POWER/
EMERGENCY
STOP
SPEED
SELECTOR
LIFT
SELECTOR
JOYSTICK
STEER
BUTTON
ENABLE
TRIGGER
PLATFORM
OVERLOAD
LED
GENERATOR
ENABLE SWITCH
LEVELING
JACKS

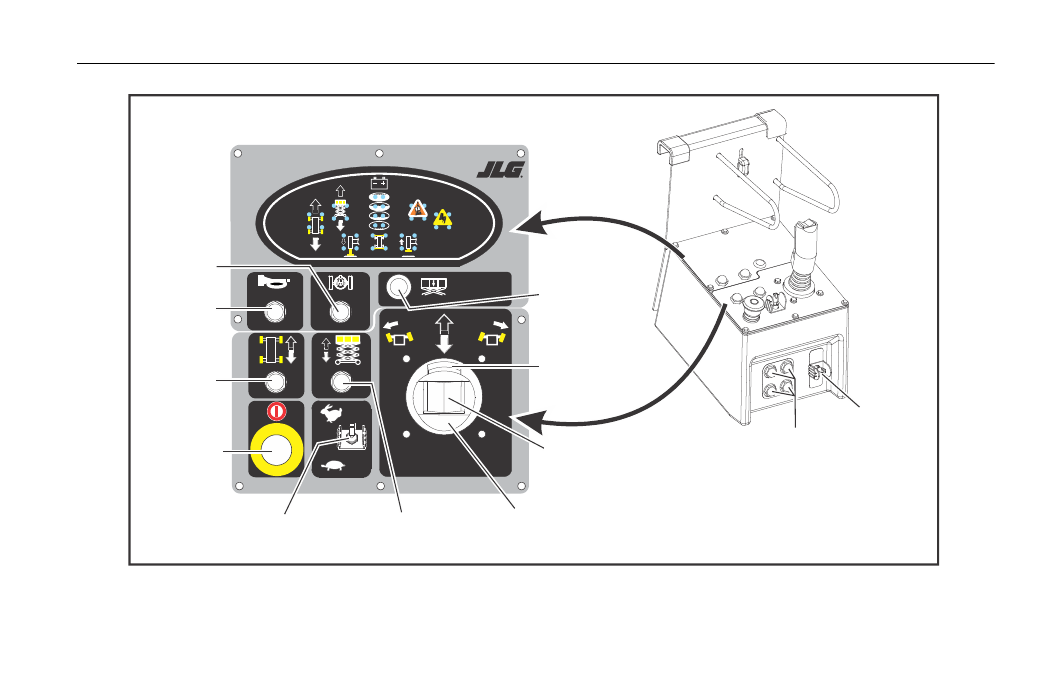

Рис. 3–2. Пульт управления с платформы
ПРИВОД
НА ВСЕ
КОЛЕСА
ГУДОК
СЕЛЕКТОР
ДВИЖЕНИЯ
ПИТАНИЕ/
АВАРИЙНЫЙ
ОСТАНОВ
СЕЛЕКТОР
СКОРОСТЕЙ
СЕЛЕКТОР
ПОДЪЕМА
РУКОЯТКА
УПРАВЛЕНИЯ
КНОПКА
РУЛЕВОГО
УПРАВЛЕНИЯ
СВЕТОДИОД
ПЕРЕГРУЗКИ
ПЛАТФОРМЫ
ВЫРАВНИВАЮЩИЕ
ДОМКРАТЫ
ПЕРЕКЛЮЧАТЕЛЬ
РАЗБЛОКИРОВА-
НИЯ ГЕНЕРАТОРА
РЫЧАЖОК
РАЗБЛОКИРОВАНИЯ
