РАЗДЕЛ 2 — ОБЯЗАННОСТИ ПОЛЬЗОВАТЕЛЯ, ПОДГОТОВКА К РАБОТЕ И ОСМОТР МАШИНЫ
3123661 — Подъемник JLG — 2-7

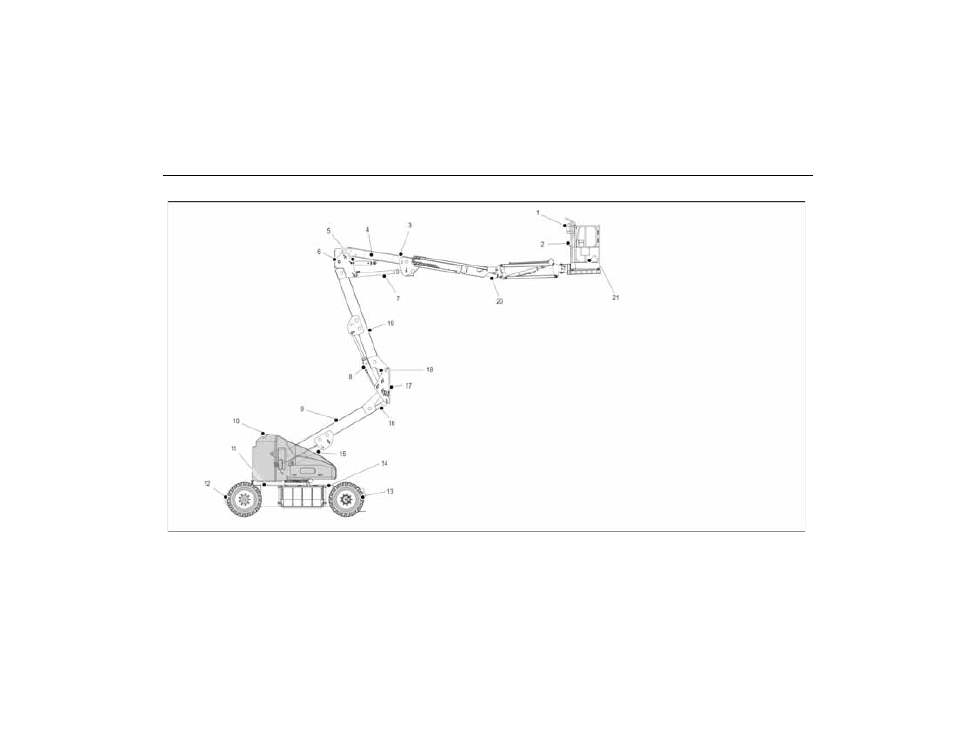

Рис. 2–1. Основные элементы конструкции
1. Пульт управления с платформы
2. Платформа
3. Верхняя стрела
4. Телескопический цилиндр (внутри)
5. Главный цилиндр
6. Верхняя стойка
7. Верхний цилиндр подъема
8. Средний цилиндр подъема
9. Нижняя стрела
10. Поворотная площадка
11. Рама
12. Управляемые колеса
13. Ведущие колеса
14. Отсек аккумуляторных батарей
15. Нижний цилиндр подъема
16. Нижнее звено
17. Нижняя стойка
18. Верхняя стойка
19. Средняя стрела
20. Вспомогательный цилиндр
21. Ножной переключатель
