РАЗДЕЛ 3 — ОРГАНЫ УПРАВЛЕНИЯ, ИНДИКАТОРЫ И ЭКСПЛУАТАЦИЯ МАШИНЫ
3123434 — Подъемник JLG —
3-11
Переключатель аварийного останова с платформы
—
(позиция 8 — Рис. 3-6.)
ПРИМЕЧАНИЕ. Для эксплуатации машины требуется, чтобы обе
кнопки аварийного останова (на земле и платформе)
были установлены в положение ВКЛ.
Когда подача питания переключается с пульта управления с земли на
пульт управления с платформы, для включения переключателя аварий-
ного останова с платформы требуется потянуть его (в положение «вкл.»),
а для выключения — нажать (в положение «выкл.»). Двухпозиционный
красный грибовидный переключатель аварийного останова обеспечи-
вает подачу питания на пульт управления с платформы, а также выклю-
чает подачу питания к функциям машины в аварийной ситуации.
Селектор подъема/движения
— (позиция 10 — Рис. 3-6.)
ПРИМЕЧАНИЕ. При выборе между функциями подъема и движения руко-
ятка управления должна возвратиться в нейтральное
положение примерно на 1/2 секунды, прежде чем можно
будет переключиться на другую функцию.
Этот тумблер предназначается для выбора функции движения или подъ-
ема. После выбора функции рукоятка управления должна быть переме-
щена в надлежащем направлении для активации выбранной функции.
При изменении выбранной функции рукоятка управления должна нахо-
диться в нейтральном положении. В противном случае изменение
выбранной функции не произойдет до тех пор, пока рукоятка управле-
ния не возвратится в нейтральное положение.

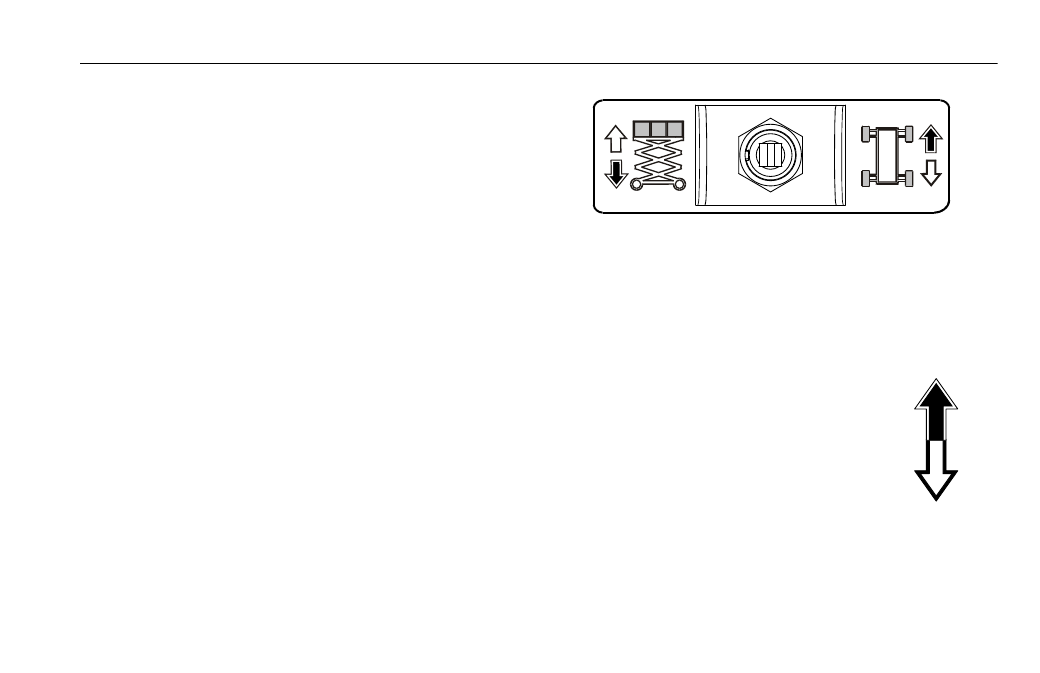

Табличка с указанием направления
перемещения для движения передним/
задним ходом, подъема и опускания
—
(позиция 4 — Рис. 3-6.)
Эта табличка показывает надлежащее направление
для установки блока управления на платформе.
Черная стрелка должна быть направлена в сторону
передней части машины. Кроме того, черно-белая стрелка также показы-
вает направление перемещения рукоятки управления в соответствии с
табличкой селекторного переключателя подъема/движения для задей-
ствования выбранных функций подъема и движения.
