РАЗДЕЛ 3 — ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАТОРЫ МАШИНЫ
3-12
— Подъемник JLG —
3122472
1. Питание/аварийный
останов
2. Гудок
3. Подъем/поворот главной
стрелы
4. Телескопическая система
5. Ход и рулевое управление
6. Управление скоростью работы
7. Выбор скорости движения /
крутящего момента
8. Поворот платформы
9. Блокировка выравнивания
платформы
10. Шарнирный гусек (860SJ)
11. Выбор топлива
12. Освещение
13. Выбор рулевого
управления
14. Запуск двигателя /
Вспомогательный источник
питания
15. Панель освещения
16. Блокировка ориентации
привода
17.Переключатель блокировки
системы упругого бампера
18.Сенсорный индикатор

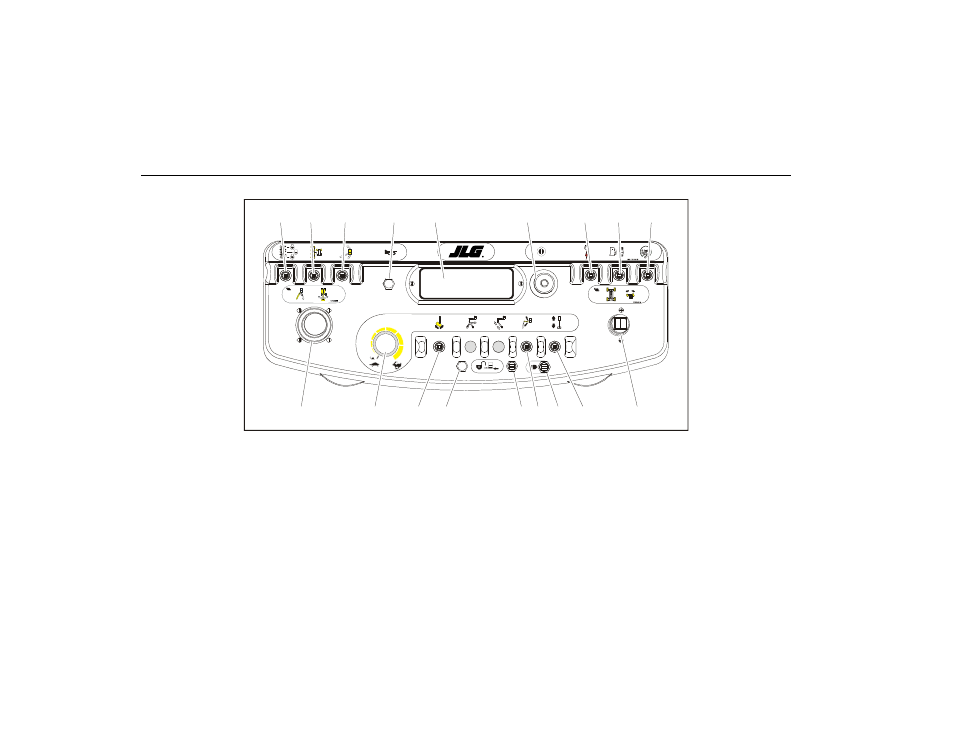

Рисунок 3-6. Пульт управления с платформы - ориентация движения
1702567 A
1702676-B
1704997
1705170 A
1702938
7
13
9
2
15
5
4
10
12
17
8
18
6
3
1
14
11
16
