РАЗДЕЛ 3 – ОТВЕТСТВЕННОСТЬ ПОЛЬЗОВАТЕЛЯ И СРЕДСТВА УПРАВЛЕНИЯ МАШИНОЙ
3122454
– Подъемник JLG –
3-5
питания на средства управления функциями.
Питание включается вытягиванием переключателя
(«Вкл.») и выключается его нажатием («Выкл.»).
.
4. Статус зарядного устройства батареи – эта панель,
расположенная справа от блока управления с земли,
дает оператору точное показание статуса зарядного
устройства батареи.
a. Зеленый цвет = батарея заряжена полностью
b. Желтый цвет = батарея заряжается
c. Красный цвет = аномальный цикл зарядки батареи
1
2
3

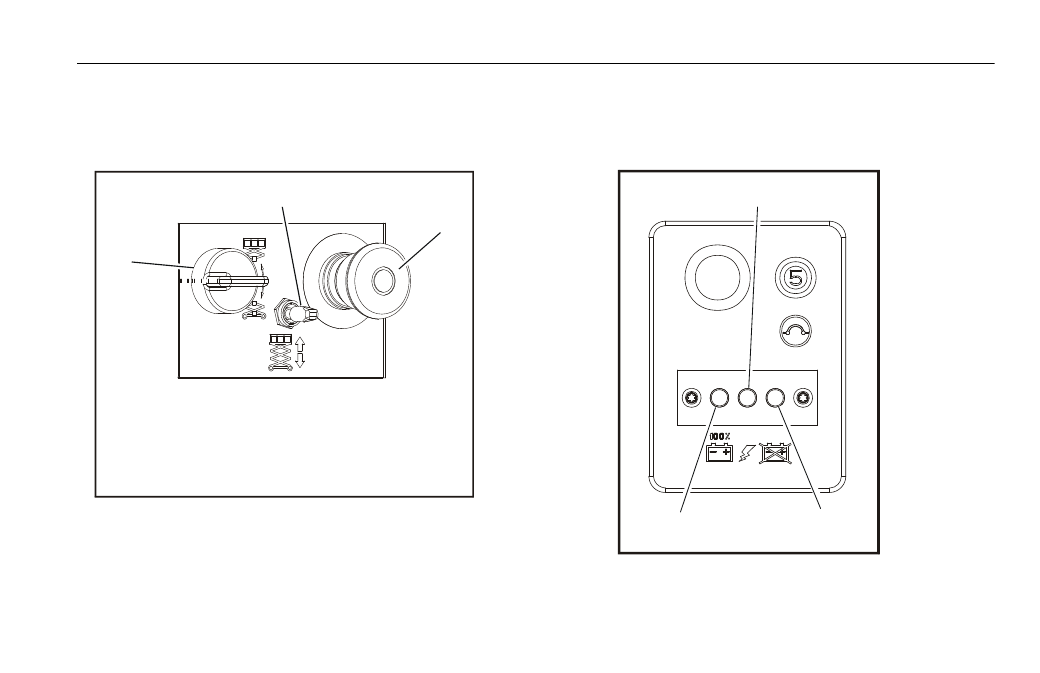

Рисунок 3-1. Пульт управления с земли
1. Переключатель с ключом
2. Переключатель подъема/опускания
платформы
3. Переключатель аварийной остановки
GREEN
YELLOW
RED
Рисунок 3-2. Статус зарядного устройства батареи
ЖЕЛТЫЙ
ЗЕЛЕНЫЙ
КРАСНЫЙ
