16
NAMUR Команды функция
IN_NAME
Чтение названий устройств
IN_PV_3 Чтение значения PT1000
IN_PV_4 Чтение фактической скорости вращения
IN_PV_5 Чтение фактического вращающего момента
IN_SP_4 Чтение номинальной скорости вращения
IN_SP_5 Чтение значения ограничения вращающего
момента
IN_SP_6 Чтение значения ограничения скорости
вращения
IN_SP_8 Чтение значения безопасной скорости вращения
OUT_SP_4 Установка номинального значения скорости
вращения

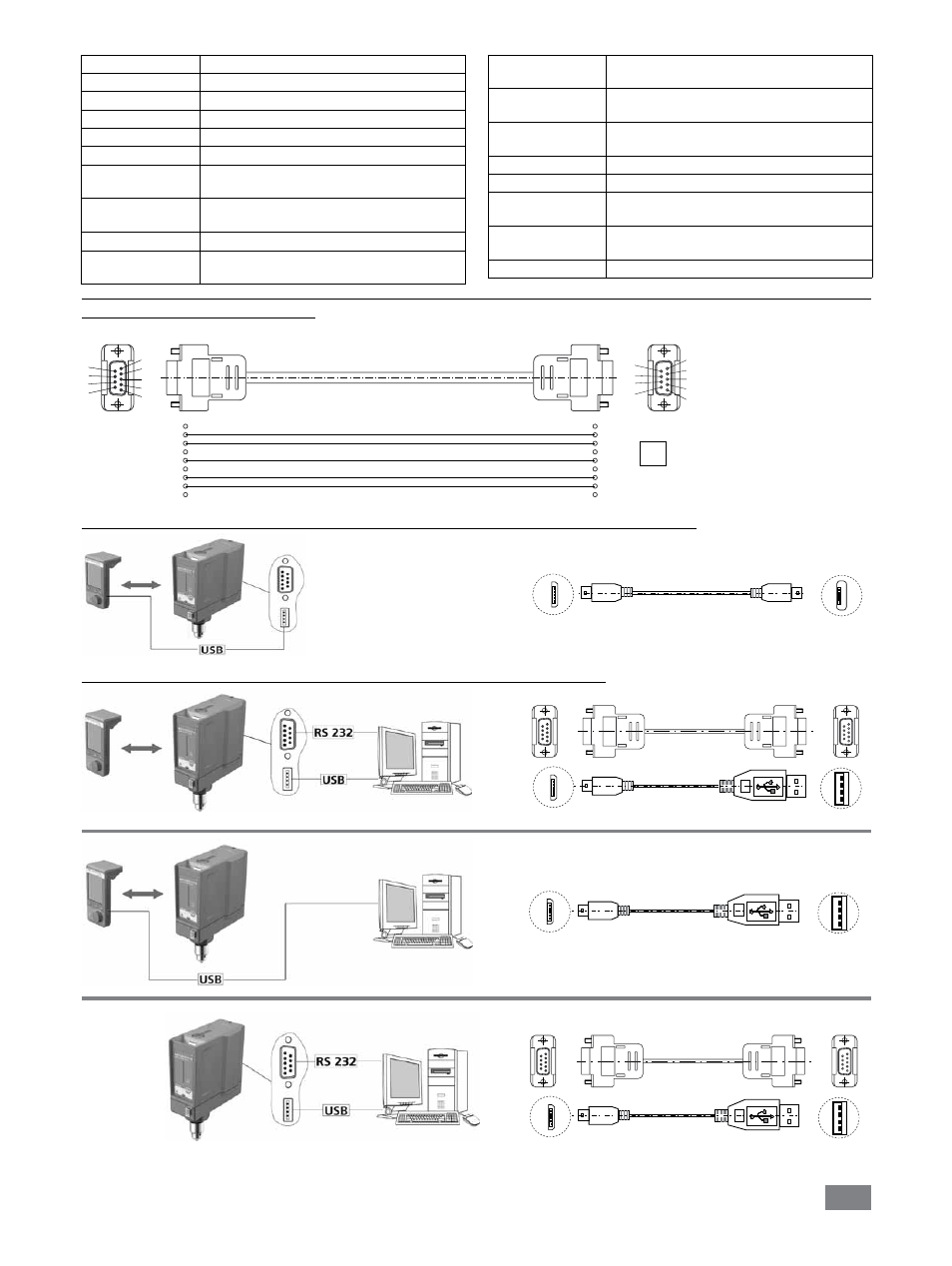

Кабель PC 1.1 (от станции к ПК)
Требуется для подсоединения 9-контактного разъема с ПК.
1
2 RxD
3 TxD
4
5 GND
6
7 RTS
8 CTS
9
1
RxD 2
TxD 3
4
GND 5
6
RTS 7
CTS 8
9
PC
1
2
3
4
5
6
7
8
9
9
8
7
6
5
4
3
2
1
OUT_SP_5 Установка значения ограничения вращающего
момента
OUT_SP_6 Установка значения ограничения скорости
вращения
OUT_SP_8 Установка значения безопасной скорости
вращения
START_4 Запуск мотора
STOP_4 Останов мотора
RESET Переключение на эксплуатацию в нормальном
режиме
OUT_MODE_n
(n= 1 or 2) Установка направления вращения
IN_MODE Чтение направления вращения
micro B
micro A
USB micro B USB micro A
Возможность подключения пульта Wireless Controller к устройству EUROSTAR station
Возможность подключения устройства EUROSTAR station к компьютеру
A
USB micro B USB A
9-контактный RS 232 9-контактный RS 232
или
micro B
A
USB micro B USB A micro B
или
A
9-контактный RS 232 9-контактный RS 232
USB micro B USB A
micro B
USB A
USB A
USB A
