В этом случае необходимо выключить устройство при помощи
включателя (А) на передней панели и отсоединить кабель питания.
По истечении приблизительно 4 – 5 минут контакты прерывателя
соединяться и восстановят цепь питания мотора. Теперь можно
повторно включить устройство.

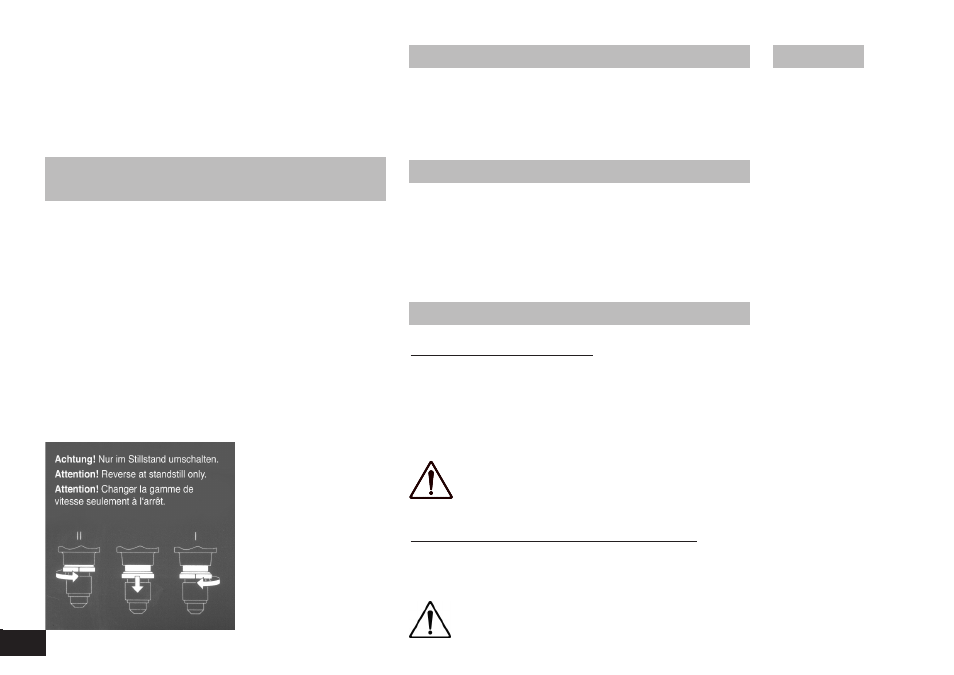

Если в ходе эксперимента необходимо изменить передаточное
отношение зубчатой передачи, то необходимо проверить движе-
ние насадки при помощи эксцентриковой втулки подшипника и
движение в осевом направлении. Если это не возможно, то необхо-
димо ослабить зажим насадки в патроне. При вращении против
часовой стрелки втулки подшипника (при помощи рифленой
поверхности над патроном) зубчатые колеса выводятся из зацепле-
ния. Ось стержня насадки смещается на 2,2 мм в радиальном
направлении.
После чего необходимо переместить втулку подшипника на 5,5 мм
вверх или вниз в осевом направлении в соответствии с устанавливае-
мым передаточным отношением. После чего необходимо повернуть
втулку по часовой стрелке. При этом колеса входят в зацепление, а ось
инструмента возвращается в изначальное положение.
Скорость вращения устанавливается при помощи маховика (В) на
передней панели устройства.
Текущая скорость вращения отображается на дисплее (D) в об./мин.
Корректность работы устройства обеспечивается креплением
устройства к штативу с подставкой при помощи зажима (Рис.4). для
обеспечения безопасности контейнер с перемешиваемой жид-
костью необходимо крепить при помощи ленточного зажима.
Крепление устройства к штативу
См. диаграмму сборки - Рис. 4
Прикрепите зажим (К) к вертикальному стержню штатива (I).
Прикрепите удлинитель (L) к свободной стороне зажима, направ-
ленной разъемом вверх.
Как только вы подберете удобное положение для процедуры пере-
мешивания, затяните оба болта (М) зажима.
Проверяйте надежность крепления устройства перед каж-
дым включением, а также регулярно через определенные
промежутки времени. Положение устройства допускается
изменять только в выключенном и обесточенном состоянии.
Крепление перемешивающего инструмента в патроне
См. диаграмму сборки - Рис. 5
Введите стержень инструмента (G) в патрон (F). Затяните патрон при
помощи ключа (Н).
Замена перемешивающего инструмента допускается
только при выключенном и обесточенном устройстве.
Изменение передающего отношения
зубчатой передачи
