Контрольный прерыватель воздушного потока
К
ОНТРОЛЛЕР ЗАЖИГАНИЯ
17
Для обеспечения цикла розжига необходимо
правильное функционирование прерывателя
контроля воздушного потока. Если контакты
прерывателя контроля воздушного потока не
замкнутся при включении режима обогрева и
после запуска вентилятора, то искра не будет
подаваться и розжиг не произойдет.

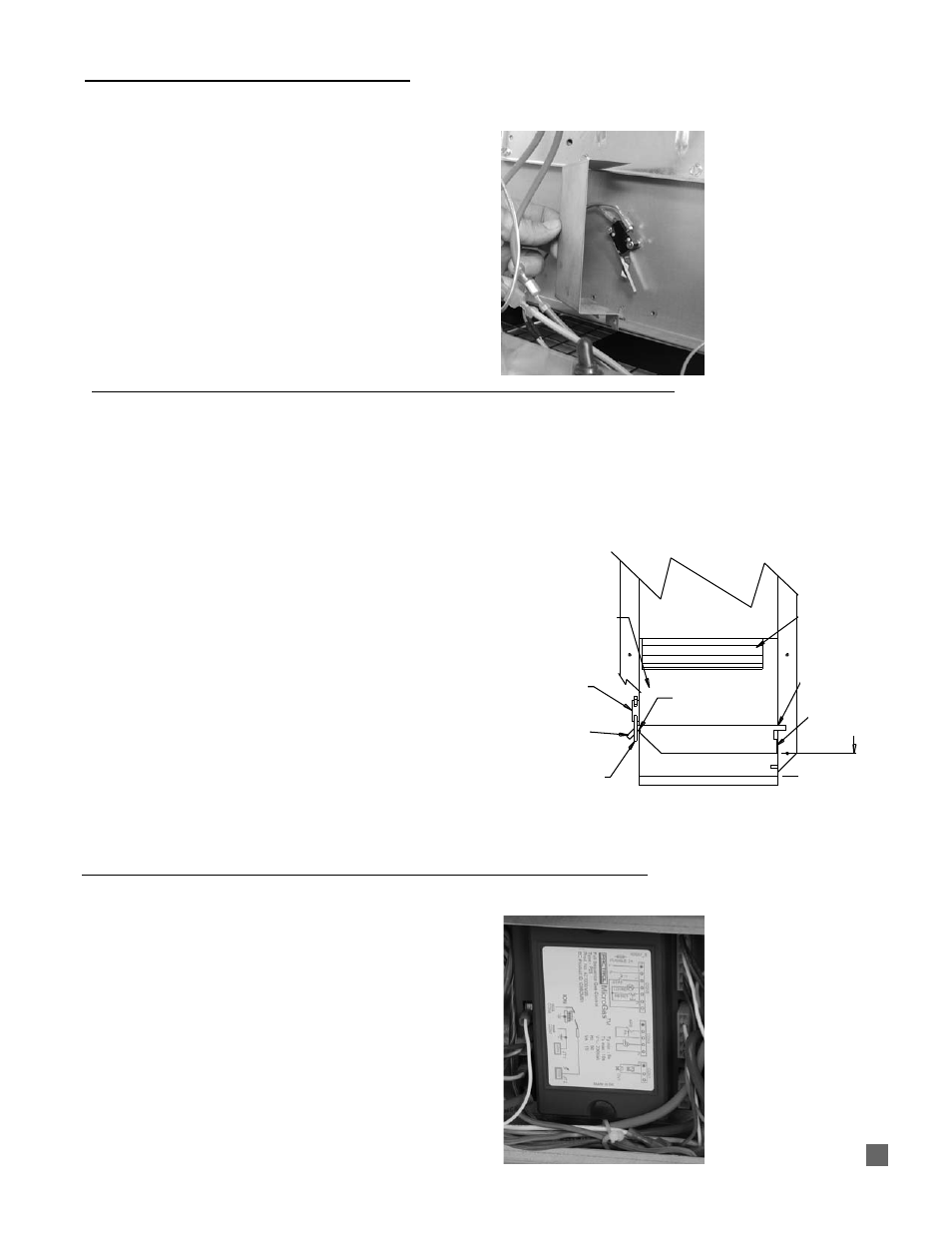

1. Снимите крышку. См. рис. 13.
2. Снимите гайки крепления прерывателя
воздушного потока.
3. Отсоедините проводку прерывателя контроля
воздушного потока.
Рис. 13
П
РИГОНКА CТВОРКИ
BLOWER OUTLET
OF HEATER
R PROVING
WITCH
ARM OF
FLAPPER
AIR PROVING
SWITCH ARM
FAN WHE
PIVOT P
OF FLAP
EDGE
FLAPP
PIVOT POINT
OF FLAPPER
FLAPPER
31.7 MM TO 34.9
1. Убедитесь в отсутствии пыли, грязи и т.д.,
которые могут привести к заклиниванию осей
вращения створки при ее движении внутри
корпуса воздуходувки. При обнаружении грязи
очистите загрязненную часть мягкой щеткой или
сжатым воздухом.
2. Рычаг створки должен входить в контакт с
рычагом прерывателя воздушного потока, когда
задний край створки приподнят приблизительно
на 31,7 – 34,9 мм над дном корпуса обогревателя.
Это – положение, при котором Вы услышите
щелчок, означающий, что контакты механизма
прерывателя замкнулись.
3. Если контакты прерывателя не замыкаются при
таком положении, вставьте рычаг в прерыватель
вручную, чтобы убедиться в исправности
прерывателя. Если при этом слышен щелчок, то
выключатель исправен и необходимо подогнать
рычаг так, чтобы он входил в контакт с рычагом
прерывателя.
4. С помощью острогубцев, осторожно сгибайте
рычаг створки, (НЕ РЫЧАГ ПРЕРЫВАТЕЛЯ)
постепенно, пока рычаг створки не задействует
рычаг прерывателя, замыкая контакты
прерывателя в момент, когда задний край
створки приподнят над дном корпуса на 32 – 35
мм.
Рис. 14
выход
воздуходувки
обогревателя
прерыватель
контроля
воздушного потока
рычаг
створки
рычаг прерывателя
контроля
воздушного потока
колесо
вентилятора
ось
вращения
створки
край
створки
32 мм – 35
мм
створка
ось вращения
створки
Контроллер произведет три попытки зажигания,
если газ не загорится сразу. Каждая попытка длится
около 15 секунд. Если зажигание не произойдет,
контроллер зажигания отключит обогреватель.
-- Прекращается подача искры для зажигания
-- Останавливается мотор вентилятора
-- Для последующего запуска обогревателя
необходимо вернуть контроллер зажигания в
исходное положение
При замене контроллера осторожно отсоедините
жгут проводки и кабель зажигания.
Контроллер зажигания не имеет деталей,
подлежащих ремонту. При наличии дефекта
контроллера, необходимо его заменить. Н пытайтесь
ремонтировать контроллер.
Рис. 15
