Ваша газовая духовка оборудована системой электрического розжига, вертелом,
освещением, и газовым грилем c конвектором. В связи с этим требуется ее
подключение к электрической сети.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Эти духовки оснащены трехжильным питающим кабелем, предназначенным для работы
с переменным током, напряжение и частота которого указаны на табличке технических
характеристик (расположенной на оборудовании) и в инструкции по эксплуатации.

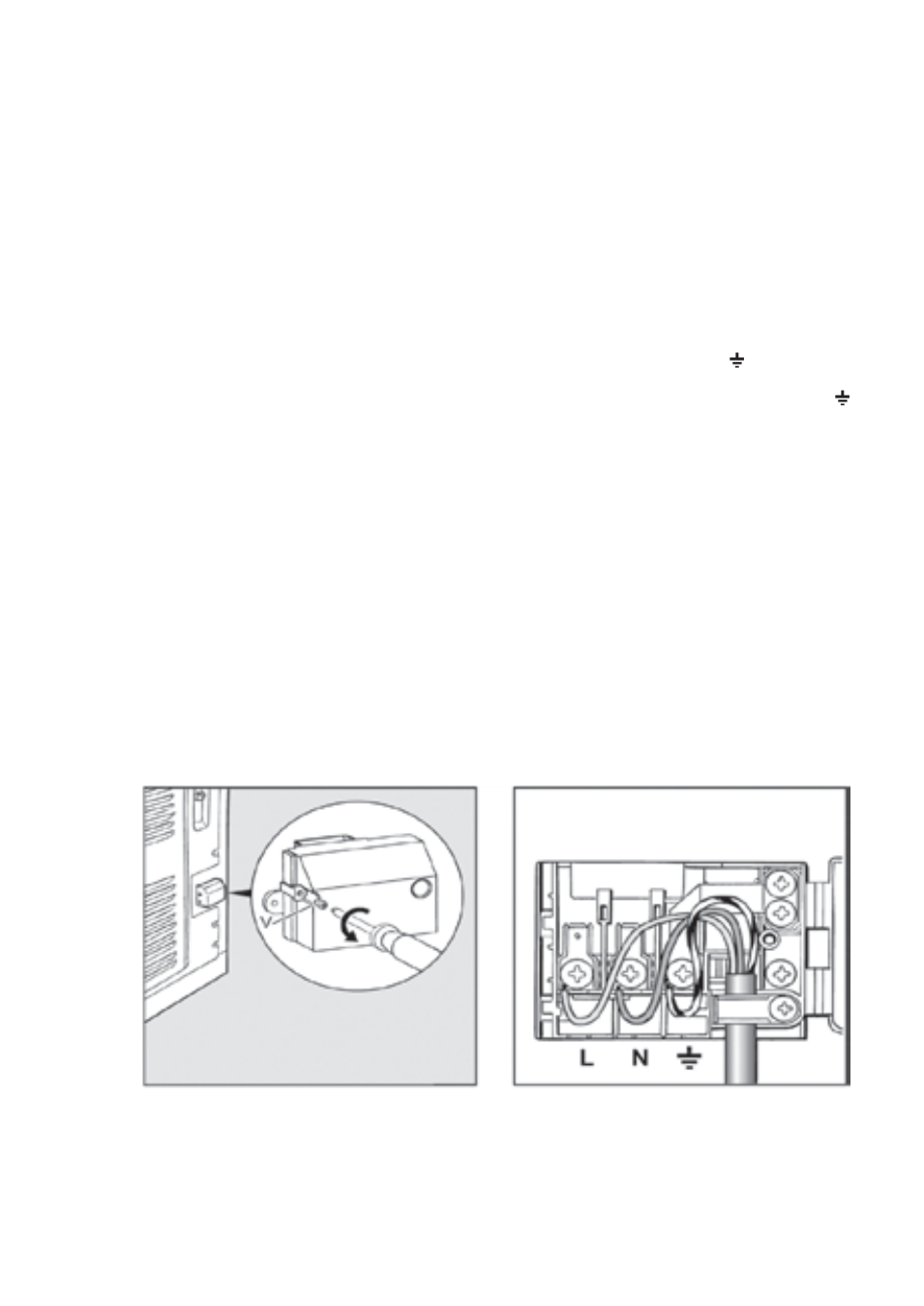

Установка питающего кабеля
Если на Вашей газовой духовке питающий кабель еще не установлен, подсоедините его
(см. рис. 6, рис. 7). Для этого:
— откройте коммутационную коробку;
— отверните винт фиксирующего хомута и три винта на контактах L-N и ;
— закрепите провода винтами по следующей цветовой схеме: синий (blue) — нейтраль
(N); коричневый (brown) — фаза (L); зеленый & желтый (yellow-green) — заземление .
Подсоединение кабеля к сети
Оснастите питающий кабель соответствующей вилкой (см. табличку характеристик и
местные стандарты) или непосредственно подключите оборудование к сети (без вилки
и розетки). В последнем случае должен быть установлен многолинейный выключатель,
соответствующий нагрузке оборудования, с расстоянием между разведенными
контактами не менее 3 мм, причем линия заземления не должна разрываться.
Питающий кабель следует располагать так, чтобы по всей длине он никогда не
нагревался до температуры, превышающей на 50°С комнатную.
Перед подсоединением убедитесь в том, что:
— технические характеристики духовки, указанные в информационной табличке (на
оборудовании и/или на упаковке), соответствуют характеристикам сети;
— предохранители (пробки) или автоматические выключатели и проводка
выдерживают максимальную нагрузку от вновь устанавливаемого оборудования (см.
табличку характеристик);
— система заземления выполнена без разрывов и соответствует установленным
требованиям;
