Электрическое подключение, Клеммная колодка, Электрическое соединение с варочной поверхностью – Инструкция по эксплуатации Zanussi ZOU 883
Страница 17
17
Рис. 12
Рис. 14
Электрическое подключение
Перед тем, как подсоединять духовку:
1. Проверьте, сможет ли предохранитель сети и
разводка выдержать эту нагрузку.
2. Проверьте, надлежащим ли образом заземлен
источник электроэнергии в соответствии с
действующими правилами.
3. Проверьте, легко ли будет добраться до розетки
или двухполюсного переключателя, которые
используются для электрического подключения,
когда духовка будет встроена в мебель.
Данная модель поставляется без соединительного
кабеля. Типы подходящих кабелей питания: H07 RN-
F, H05 RN-F, H05 RR-F, H05 VV-F, H05V2V2-F (T90),
H05 BB-F. Кабель должен быть оснащен
соответствующим разъемом и способен выдержать
нагрузку, указанную на табличке с техническими
данными.
Разъем следует вставить в надлежащую розетку.
При постоянном подсоединении духовки
непосредственно к электрической системе,
необходимо установить между духовкой и источником
электроэнергии двухполюсный переключатель с
минимальным зазором между контактами 3 мм такого
типа, который подходит для требуемой нагрузки в
соответствии с современными правилами.
Двухполюсный переключатель не должен разъединять
провод заземления.
Соединительный кабель следует размещать таким
образом, чтобы ни один его участок не мог нагреться
до температуры на 50°С выше комнатной.
После того, как соединение выполнено, проверьте все
нагревательные элементы в течение примерно 3 минут.

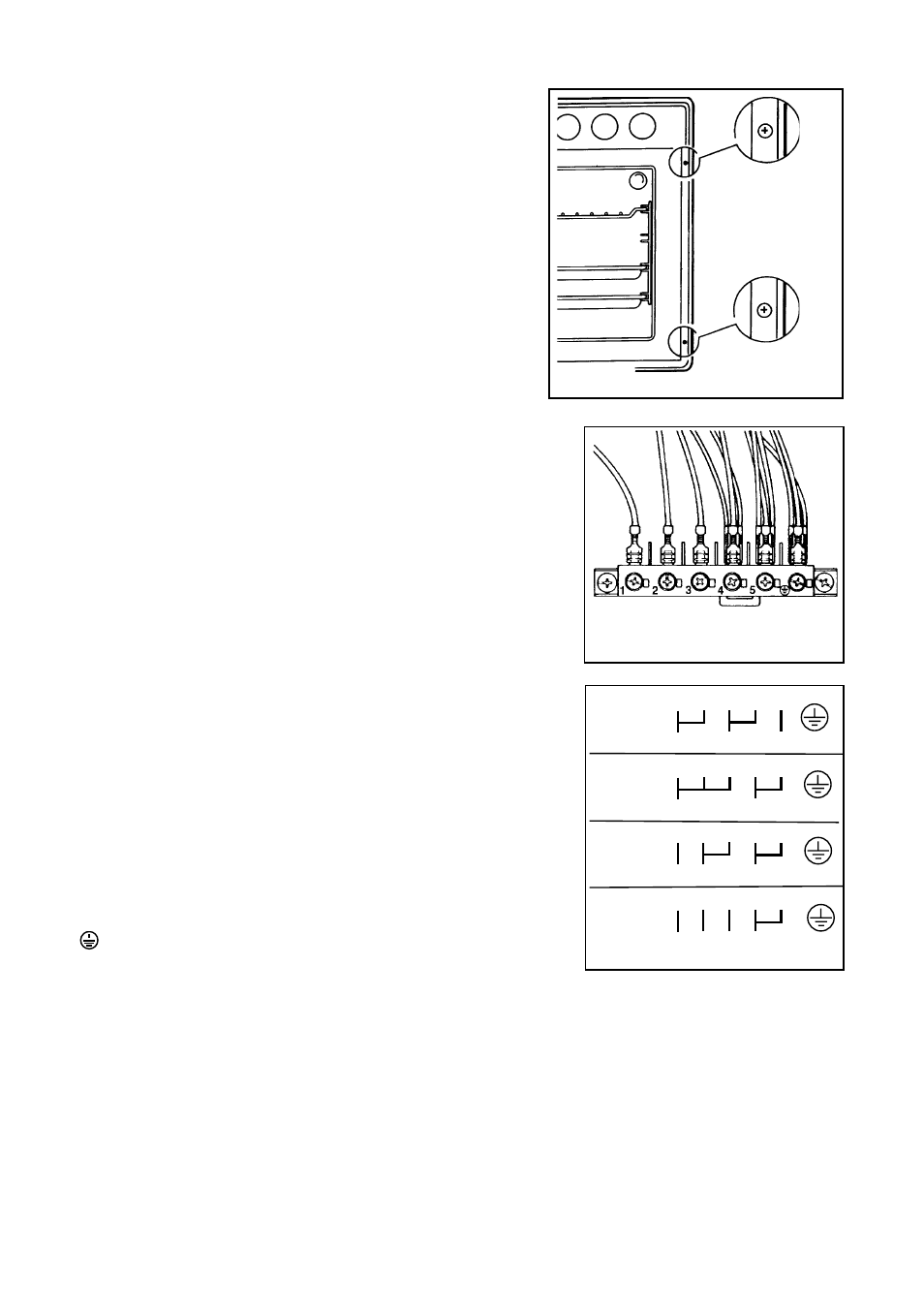

Клеммная колодка
Данная духовка имеет 6-полюсную клеммную колодку
(рис. 13), которая предназначена для работы в сети с
напряжением 400В (3 фазы и нейтраль).
Чтобы настроить клеммную колодку для работы в
другой электросети, проведите соединения,
показанные на рис. 14.
Провод заземления должен быть подключен к клемме
. По окончании подключения установите
кабельный зажим.
Электрическое соединение с
варочной поверхностью
Данная духовка может быть соединена с варочной
поверхностью, упомянутой в разделе “Техническая
помощь”. Разъем для подключения варочной
поверхности расположен в верхней части корпуса
духовки. При поставке варочные поверхности
комплектуются соединительными проводами для
конфорок/ варочных зон и для контакта заземления.
Эти провода оснащены соединительными
коннекторами. Соединение варочной поверхности и
духовки выполняется подключением этих коннекторов
в соответствующий разъем на духовке.
FO 0039
230V 3~
1 2 3 4 5
L1 L2 L3 P E
230V 1~
1 2 3 4 5
L1 N
P E
400V 2N~
1 2 3 4 5
L1 L2 N
PE
400V 3N~
1 2 3 4 5
L1 L2 L3 N
PE
Рис. 13
Конструкция коннекторов такова, что неправильное
подключение невозможно.
Фирма-изготовитель не признает за собой
ответственности, если привед¸нные меры по
обеспечению безопасности не выполняются.
