Установка, Технические характеристики, Встраивание – Инструкция по эксплуатации Zanussi ZOB 651
Страница 10: Размеры монтажного про¸ма, Размеры внутреннего пространства духовки, Мощность нагревательных элементов
10
Нижеследующие инструкции предназначены для
квалифицированного техника в помощь при установке
в соответствии с действующими правилами.
Встраивание и электрическое подключение прибора
должен производить квалифицированный специалист.
Встраивание
Важно, чтобы размеры и материал шкафа, в который
будет встраиваться духовка, были правильными и
выдерживали повышение температуры.
Правильная установка должна обеспечивать
надлежащую защиту от контакта с электрическими
частями.
Все узлы и детали, предназначенные для обеспечения
защиты, должны быть установлены так, чтобы их
нельзя было демонтировать, не пользуясь никакими
инструментами.
Мы не рекомендуем устанавливать духовку рядом с
холодильниками или морозильными камерами, так как
тепло может повлиять на эксплуатационные
характеристики этих устройств.
Установка

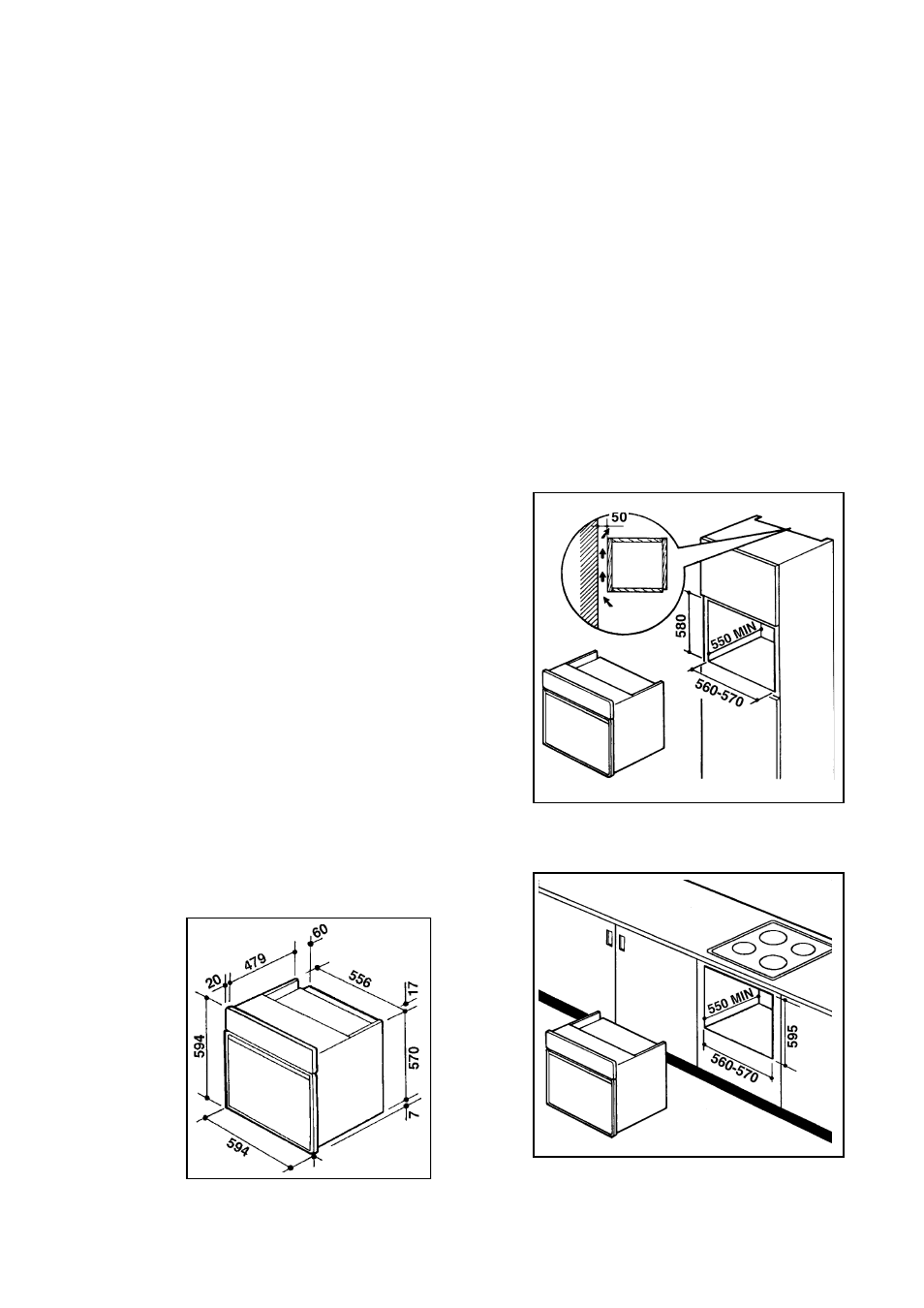

Рис. 9 - Размеры про¸ма для встраивания в высокий
шкаф
Рис. 10 - Размеры про¸ма для встраивания под
столешницу
Рис.8- Размеры духового шкафа
FO 2154
FO 0290
Технические характеристики
Размеры монтажного про¸ма
Высота
580/ 591 мм
Ширина
560 мм
Глубина
550 мм
Размеры внутреннего
пространства духовки
Высота
325 мм
Ширина
440 мм
Глубина
390 мм
Объем
55 л
Мощность нагревательных
элементов
Нижний нагревательный элемент
1000 Вт
Верхний нагревательный элемент
800 Вт
Традиционный нагрев (сверху + снизу)
1800 Вт
Нагревательный элемент гриля
1750 Вт
Лампа подсветки духовки
15 Вт
Конвекционный вентилятор
30 Вт
Охлаждающий вентилятор
25 Вт
Номинальное напряжение (частота 50 Гц) 230 В
Мощность подключения (230 В, 50 Гц)
1870 Вт
